Cảm biến âm thanh Microphone Amplifier GY-MAX4466

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
30.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

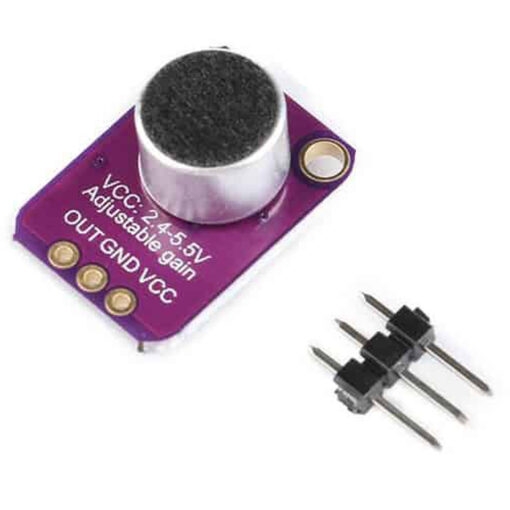

Module micro khuếch đại âm thanh GY-MAX4466 (chỉnh độ lợi)

Module gồm micro electret và op-amp MAX4466 chuyên dùng cho micro, khuếch đại tín hiệu âm thanh ít nhiễu, dải tần 20Hz – 20kHz, độ lợi chỉnh được bằng biến trở (25x – 125x). Ngõ ra analog dùng để đo độ lớn âm thanh, phân tích tần số (FFT), đèn nháy theo nhạc, ghi âm đơn giản.

Thông số kỹ thuật

Thông sốGiá trị
Op-ampMAX4466
Điện áp2.4 – 5.5V (khuyên dùng 3.3V)
Dải tần20 Hz – 20 kHz
Độ lợi25x – 125x (biến trở)
Ngõ raAnalog, đỉnh-đỉnh tối đa = VCC, mức nghỉ VCC/2

Sơ đồ chân

ChânChức năng
VCCNguồn
GNDMass
OUTNgõ ra âm thanh analog

Code mẫu 1: Arduino Uno đo độ lớn âm thanh

Cấp 3.3V cho ít nhiễu. Nói gần micro: Serial vẽ thanh # theo độ lớn. Vặn biến trở sau board để chỉnh độ lợi.

MAX4466VCCGNDOUT
Arduino Uno3.3VGNDA0
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · max4466_mic_uno.ino
// Micro MAX4466 - Arduino Uno, Serial Monitor 9600 baud
// Đo biên độ âm thanh (đỉnh - đỉnh) trong 50ms
#define AO_PIN A0

#define LED_PIN LED_BUILTIN

void setup() {
  Serial.begin(9600);

  pinMode(LED_PIN, OUTPUT);
  Serial.println("Micro MAX4466 - MShop");
}

void loop() {
  int lon = 0, nho = 1023;
  unsigned long t0 = millis();
  while (millis() - t0 < 50) {
    int v = analogRead(AO_PIN);
    if (v > lon) lon = v;
    if (v < nho) nho = v;
  }
  int bienDo = lon - nho;
  digitalWrite(LED_PIN, bienDo > 100);   // Tiếng lớn thì sáng LED

  Serial.print("Bien do: ");
  Serial.print(bienDo);
  Serial.print("  ");
  for (int i = 0; i < bienDo / 20 && i < 40; i++) Serial.print("#");
  Serial.println();
}

Code mẫu 2: ESP32 đo độ lớn âm thanh

MAX4466VCCGNDOUT
ESP323.3VGNDGPIO34
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · max4466_mic_esp32.ino
// Micro MAX4466 - ESP32, Serial Monitor 115200 baud
// Đo biên độ âm thanh (đỉnh - đỉnh) trong 50ms
#define AO_PIN 34

#define LED_PIN 2

void setup() {
  Serial.begin(115200);

  pinMode(LED_PIN, OUTPUT);
  Serial.println("Micro MAX4466 - MShop");
}

void loop() {
  int lon = 0, nho = 4095;
  unsigned long t0 = millis();
  while (millis() - t0 < 50) {
    int v = analogRead(AO_PIN);
    if (v > lon) lon = v;
    if (v < nho) nho = v;
  }
  int bienDo = lon - nho;
  digitalWrite(LED_PIN, bienDo > 400);   // Tiếng lớn thì sáng LED

  Serial.print("Bien do: ");
  Serial.print(bienDo);
  Serial.print("  ");
  for (int i = 0; i < bienDo / 80 && i < 40; i++) Serial.print("#");
  Serial.println();
}

Mẹo khi sử dụng

  • Ngõ ra có mức nghỉ VCC/2: khi đưa vào loa/amply phải qua tụ 100µF chặn DC.
  • Dùng nguồn sạch (3.3V từ board) để giảm tiếng ù.
