Cảm biến áp lực dạng Film FSR402

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
135.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

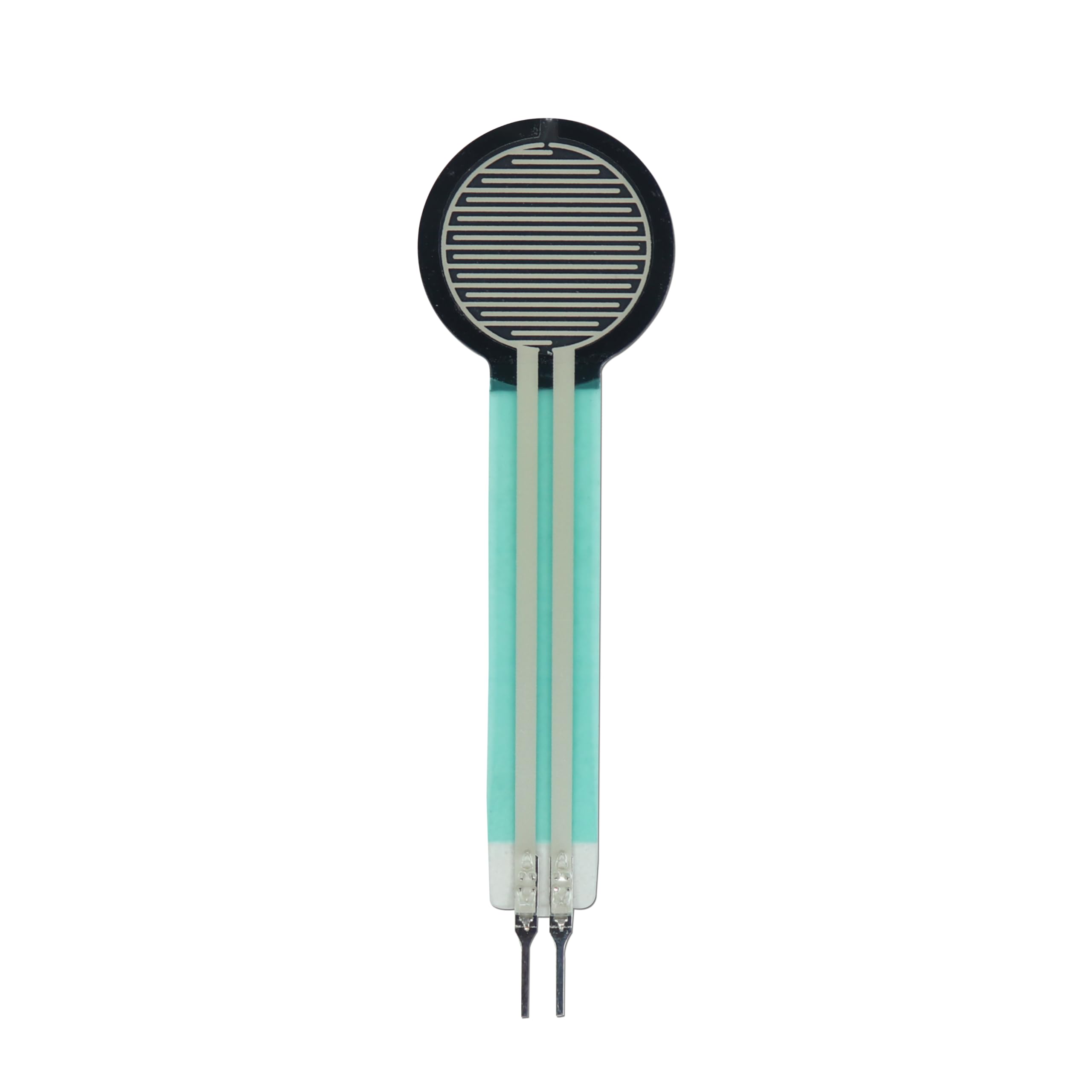

Cảm biến áp lực dạng màng FSR402 (đo lực nhấn 0.1 – 10N)

FSR402 là cảm biến lực dạng màng mỏng 0.45mm: nhấn càng mạnh thì điện trở càng giảm. Dùng làm nút nhấn cảm ứng lực, đo lực kẹp của tay robot, phát hiện người ngồi lên ghế, bàn phím đàn, đếm bước chân.

Thông số kỹ thuật

Thông sốGiá trị
Vùng cảm ứngTròn Ø13 mm
Dải lực0.1 – 10 N (~10 g – 1 kg)
Điện trở> 1 MΩ khi không nhấn, giảm còn vài kΩ khi nhấn mạnh
Độ dày0.45 mm
Độ bền10 triệu lần nhấn
Kích thước60 × 19 × 0.45 mm

Sơ đồ chân

ChânChức năng
2 chânKhông phân cực: 1 chân nối VCC, chân kia nối chân analog và điện trở 10kΩ xuống GND

Code mẫu 1: Arduino Uno đo mức lực nhấn

FSR402Chân 1Chân 2Điện trở 10kΩ
Arduino Uno5VA0Từ A0 xuống GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · fsr402_force_uno.ino
// Cảm biến lực FSR402 (nối cầu chia với điện trở 10kΩ) - Arduino Uno, Serial 9600 baud
#define FSR_PIN A0

void setup() {
  Serial.begin(9600);
  Serial.println("FSR402 - MShop: an len cam bien...");
}

void loop() {
  int v = analogRead(FSR_PIN);
  const char* muc = "Khong an";
  if (v > 1023 * 8 / 10) muc = "An rat manh";
  else if (v > 1023 / 2) muc = "An manh";
  else if (v > 1023 / 5) muc = "An vua";
  else if (v > 1023 / 50) muc = "Cham nhe";
  Serial.print("Gia tri: ");
  Serial.print(v);
  Serial.print("  ->  ");
  Serial.println(muc);
  delay(200);
}

Code mẫu 2: ESP32 đo mức lực nhấn

FSR402Chân 1Chân 2Điện trở 10kΩ
ESP323.3VGPIO34Từ GPIO34 xuống GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · fsr402_force_esp32.ino
// Cảm biến lực FSR402 (nối cầu chia với điện trở 10kΩ) - ESP32, Serial 115200 baud
#define FSR_PIN 34

void setup() {
  Serial.begin(115200);
  Serial.println("FSR402 - MShop: an len cam bien...");
}

void loop() {
  int v = analogRead(FSR_PIN);
  const char* muc = "Khong an";
  if (v > 4095 * 8 / 10) muc = "An rat manh";
  else if (v > 4095 / 2) muc = "An manh";
  else if (v > 4095 / 5) muc = "An vua";
  else if (v > 4095 / 50) muc = "Cham nhe";
  Serial.print("Gia tri: ");
  Serial.print(v);
  Serial.print("  ->  ");
  Serial.println(muc);
  delay(200);
}

Mẹo khi sử dụng

  • FSR dùng để so sánh mức lực, không chính xác như loadcell để cân khối lượng.
  • Không gập mạnh ở phần chân, dễ đứt đường mạch in.
