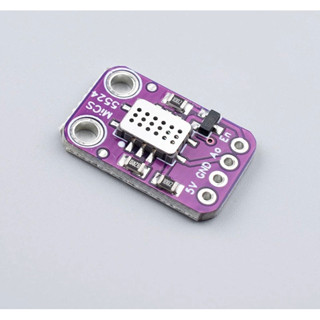

Cảm biến chất lượng không khí MICS - 5524

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
150.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

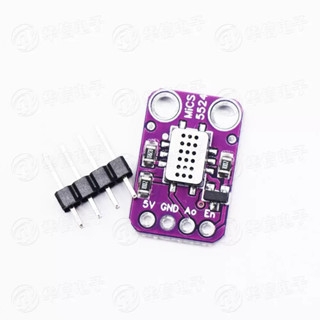

Cảm biến khí MiCS-5524 (CO, cồn, H2, NH3, CH4)

Module MiCS-5524 là cảm biến khí MEMS cỡ nhỏ, phát hiện các khí khử: CO, cồn (ethanol), hydro, amoniac, metan và VOC. Ngõ ra analog, công suất thấp hơn họ MQ. Dùng báo rò khí, chất lượng không khí trong nhà, phát hiện hơi cồn.

Thông số kỹ thuật

Thông sốGiá trị
Cảm biếnSGX MiCS-5524 (MEMS)

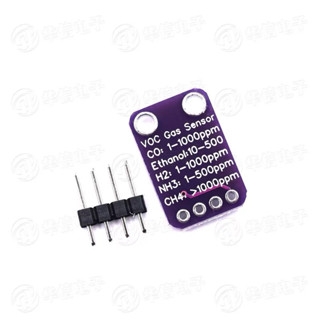

Khí phát hiệnCO 1 – 1000 ppm, ethanol 10 – 500 ppm, H2 1 – 1000 ppm, NH3 1 – 500 ppm, CH4 > 1000 ppm
Điện áp5V
Công suất sưởi~76 mW
Ngõ raAnalog
Chân ENKéo HIGH để tắt sưởi (tiết kiệm điện)

Sơ đồ chân

ChânChức năng
5V / GNDNguồn
A0Ngõ ra analog
ENBật/tắt sưởi (để hở hoặc GND = bật)

Code mẫu 1: Arduino Uno đọc nồng độ khí

Chương trình làm nóng 60 giây, lấy mức nền ở không khí sạch rồi so sánh.

Module5VGNDA0
Arduino Uno5VGNDA0
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · mics5524_gas_uno.ino
// MiCS-5524 cảm biến khí CO / cồn / VOC - Arduino Uno, Serial 9600 baud
// Giá trị analog càng cao = nồng độ khí khử (CO, cồn, H2, NH3, CH4) càng lớn
#define AO_PIN A0
int nen = 0;

void setup() {
  Serial.begin(9600);
  Serial.println("MiCS-5524 - MShop: lam nong 60 giay...");
  delay(60000);
  for (int i = 0; i < 20; i++) { nen += analogRead(AO_PIN) / 20; delay(50); }
  Serial.print("Muc nen (khong khi sach): ");
  Serial.println(nen);
}

void loop() {
  int v = analogRead(AO_PIN);
  Serial.print("Analog: ");
  Serial.print(v);
  Serial.print(" / 1023");
  if (v > nen + 1023 / 5) Serial.print("  -> CANH BAO: phat hien khi!");
  else if (v > nen + 1023 / 20) Serial.print("  -> Co khi nhe");
  Serial.println();
  delay(500);
}

Code mẫu 2: ESP32 đọc nồng độ khí

Module5VGNDA0
ESP325V (VIN)GNDGPIO34 (qua cầu chia áp)
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · mics5524_gas_esp32.ino
// MiCS-5524 cảm biến khí CO / cồn / VOC - ESP32, Serial 115200 baud
// Giá trị analog càng cao = nồng độ khí khử (CO, cồn, H2, NH3, CH4) càng lớn
#define AO_PIN 34
int nen = 0;

void setup() {
  Serial.begin(115200);
  Serial.println("MiCS-5524 - MShop: lam nong 60 giay...");
  delay(60000);
  for (int i = 0; i < 20; i++) { nen += analogRead(AO_PIN) / 20; delay(50); }
  Serial.print("Muc nen (khong khi sach): ");
  Serial.println(nen);
}

void loop() {
  int v = analogRead(AO_PIN);
  Serial.print("Analog: ");
  Serial.print(v);
  Serial.print(" / 4095");
  if (v > nen + 4095 / 5) Serial.print("  -> CANH BAO: phat hien khi!");
  else if (v > nen + 4095 / 20) Serial.print("  -> Co khi nhe");
  Serial.println();
  delay(500);
}

Mẹo khi sử dụng

  • Lần đầu sử dụng nên cấp điện liên tục vài giờ để cảm biến ổn định.
  • Cảm biến cho biết mức tương đối; đo ppm chính xác cần hiệu chuẩn với khí chuẩn.
