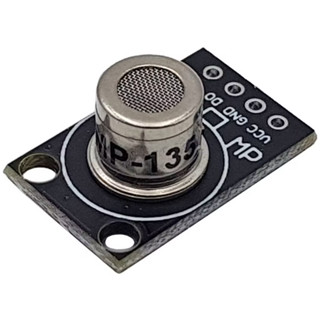

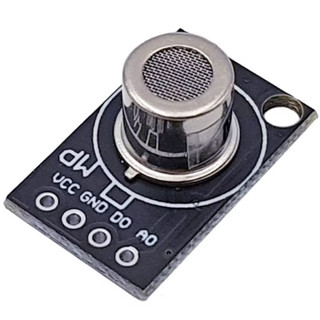

Cảm Biến Chất Lượng Không Khí MP - 135 / MP135

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
55.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Cảm biến chất lượng không khí MP-135 (cảm biến rời)

MP-135 là cảm biến khí bán dẫn dạng rời (thế hệ mới của MQ-135, nhỏ hơn), phát hiện CO, NH3, NO2, SO2, O3, cồn và VOC. Điện trở cảm biến giảm khi nồng độ khí tăng. Dùng giám sát chất lượng không khí trong nhà, nhà xưởng, hệ thống IoT với Arduino, ESP32.

Thông số kỹ thuật

Thông sốGiá trị
Khí phát hiệnCO, NH3, NO2, SO2, O3, cồn, VOC
Dải đo1 – 1000 ppm (cồn)
Điện áp sưởi5.0V ± 0.1V (AC/DC)
Điện áp mạch≤ 24V DC
Điện trở sưởi95Ω ± 10Ω
Công suất sưởi≤ 300 mW
Điện trở cảm biến1 – 30 kΩ (50ppm cồn)
Kích thước / khối lượng21 × 13 × 10 mm / 2 g

Sơ đồ chân

ChânChức năng
H (2 chân)Dây sưởi: 5V và GND
A / BĐiện cực cảm biến: A nối 5V, B nối điện trở tải RL (10kΩ) xuống GND, lấy tín hiệu tại B

Code mẫu 1: Arduino Uno đọc nồng độ khí

Cảm biến rời: nối điện trở tải 10kΩ từ chân B xuống GND, đọc điện áp tại chân B. Code dùng chung với MiCS-5524 (làm nóng rồi lấy mức nền).

MP-135H (sưởi)AB + RL 10kΩ xuống GND
Arduino Uno5V và GND5VA0
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · mics5524_gas_uno.ino
// MiCS-5524 cảm biến khí CO / cồn / VOC - Arduino Uno, Serial 9600 baud
// Giá trị analog càng cao = nồng độ khí khử (CO, cồn, H2, NH3, CH4) càng lớn
#define AO_PIN A0
int nen = 0;

void setup() {
  Serial.begin(9600);
  Serial.println("MiCS-5524 - MShop: lam nong 60 giay...");
  delay(60000);
  for (int i = 0; i < 20; i++) { nen += analogRead(AO_PIN) / 20; delay(50); }
  Serial.print("Muc nen (khong khi sach): ");
  Serial.println(nen);
}

void loop() {
  int v = analogRead(AO_PIN);
  Serial.print("Analog: ");
  Serial.print(v);
  Serial.print(" / 1023");
  if (v > nen + 1023 / 5) Serial.print("  -> CANH BAO: phat hien khi!");
  else if (v > nen + 1023 / 20) Serial.print("  -> Co khi nhe");
  Serial.println();
  delay(500);
}

Code mẫu 2: ESP32 đọc nồng độ khí

MP-135H (sưởi)AB + RL 10kΩ xuống GND
ESP325V và GND5VGPIO34 (qua cầu chia áp)
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · mics5524_gas_esp32.ino
// MiCS-5524 cảm biến khí CO / cồn / VOC - ESP32, Serial 115200 baud
// Giá trị analog càng cao = nồng độ khí khử (CO, cồn, H2, NH3, CH4) càng lớn
#define AO_PIN 34
int nen = 0;

void setup() {
  Serial.begin(115200);
  Serial.println("MiCS-5524 - MShop: lam nong 60 giay...");
  delay(60000);
  for (int i = 0; i < 20; i++) { nen += analogRead(AO_PIN) / 20; delay(50); }
  Serial.print("Muc nen (khong khi sach): ");
  Serial.println(nen);
}

void loop() {
  int v = analogRead(AO_PIN);
  Serial.print("Analog: ");
  Serial.print(v);
  Serial.print(" / 4095");
  if (v > nen + 4095 / 5) Serial.print("  -> CANH BAO: phat hien khi!");
  else if (v > nen + 4095 / 20) Serial.print("  -> Co khi nhe");
  Serial.println();
  delay(500);
}

Mẹo khi sử dụng

  • Cần làm nóng 2 – 5 phút trước khi đọc; lần đầu nên chạy liên tục 24 – 48 giờ.
  • Muốn dùng nhanh, chọn loại module MQ-135 có sẵn mạch.
