Cảm Biến Độ PH PH0-14

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán: 395.000₫
phân loại:

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

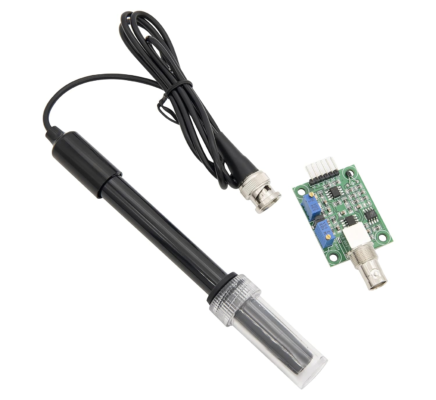

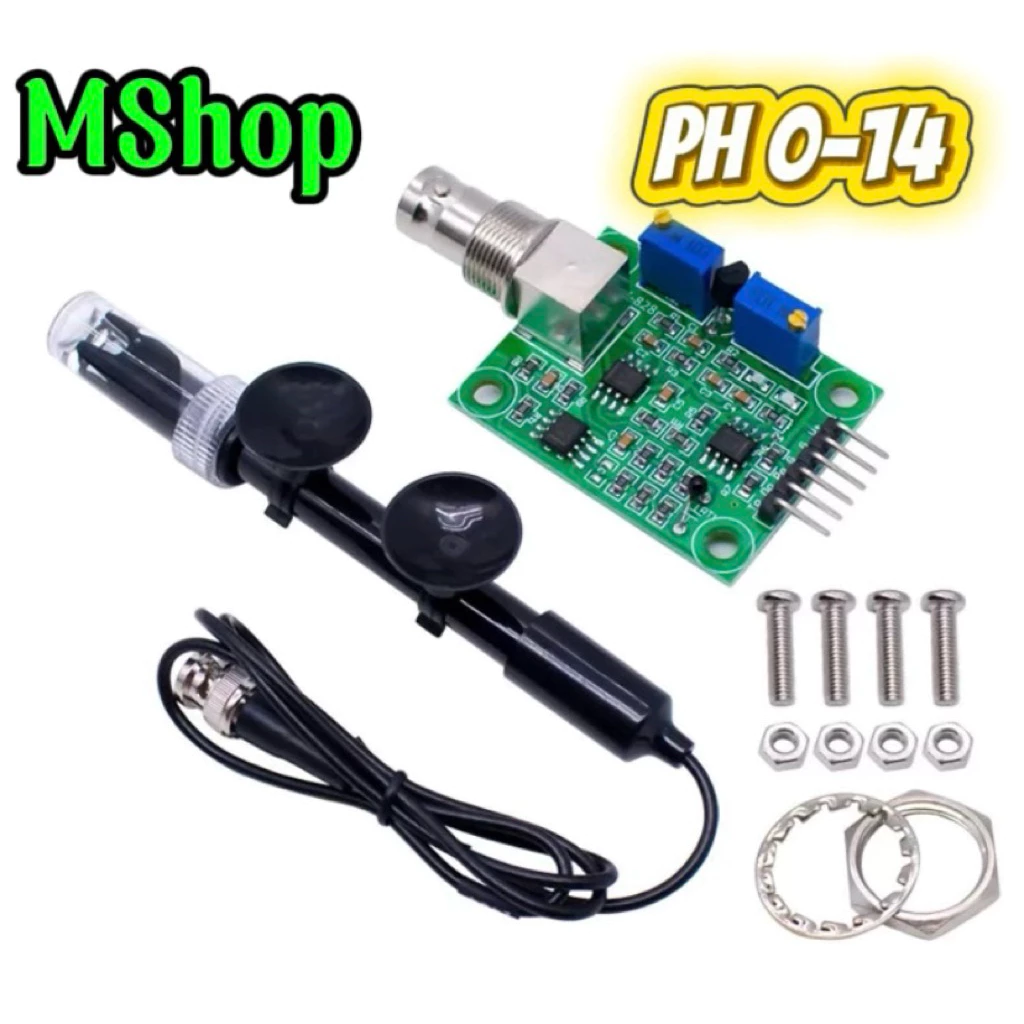

Cảm biến độ pH 0 – 14 (module PH-4502C + đầu dò BNC)

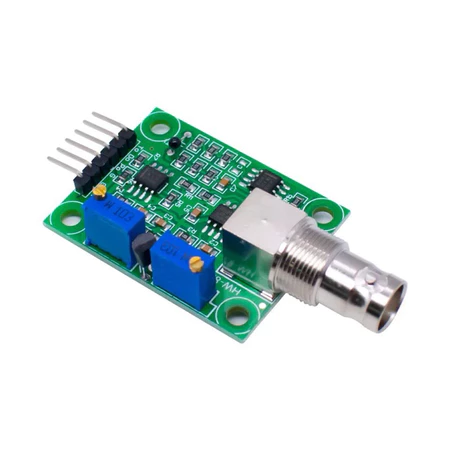

Bộ cảm biến pH 0 – 14 gồm đầu dò pH đầu BNC và module khuếch đại PH-4502C xuất điện áp analog theo độ pH, có thêm ngõ ra so ngưỡng và chân đo nhiệt độ. Dùng đo pH nước hồ cá, thủy canh, nước thải, dung dịch thí nghiệm. Shop có 3 lựa chọn: trọn bộ đo pH, module riêng, đầu dò riêng.

Thông số kỹ thuật

Thông sốGiá trị
Dải đopH 0 – 14
Điện áp module5V DC
Ngõ ra PoAnalog (~2.5V ở pH 7, tăng khi môi trường axit)
Chỉnh2 biến trở: bù offset (pH 7) và ngưỡng ngõ ra DO

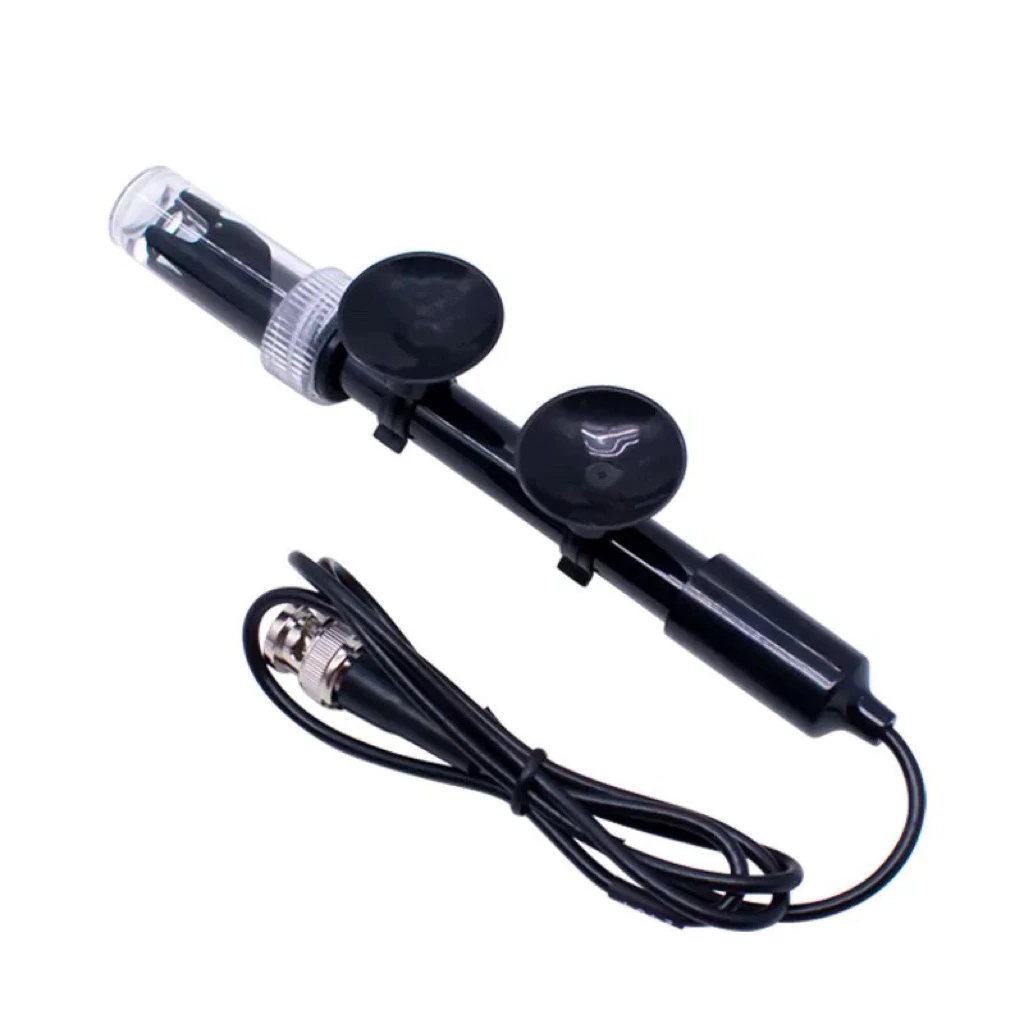

Đầu dòĐiện cực thủy tinh, đầu BNC
Thời gian đáp ứng≤ 1 phút

Sơ đồ chân

ChânChức năng
V+ / GNguồn 5V / GND
PoNgõ ra pH analog
DoNgõ ra so ngưỡng (đặt bằng biến trở)
ToNgõ ra nhiệt độ

Code mẫu 1: Arduino Uno đo pH

Hiệu chuẩn 2 điểm: nhúng đầu dò vào dung dịch chuẩn pH 7, ghi điện áp vào V_PH7; rửa đầu dò, nhúng dung dịch pH 4, ghi vào V_PH4. Hoặc chập đầu BNC (giả lập pH 7) và vặn biến trở offset tới 2.50V.

Module pHV+GPo
Arduino Uno5VGNDA0
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ph_sensor_uno.ino
// Cảm biến pH 0-14 (module PH-4502C) - Arduino Uno, Serial Monitor 9600 baud
// Hiệu chuẩn: nhúng dung dịch chuẩn pH 7 và pH 4, ghi điện áp rồi sửa 2 hằng số dưới
#define PO_PIN A0
const float V_PH7 = 2.50;            // Điện áp đo được ở dung dịch pH 7
const float V_PH4 = 3.05;            // Điện áp đo được ở dung dịch pH 4

void setup() {
  Serial.begin(9600);
  Serial.println("Cam bien pH - MShop");
}

void loop() {
  float tong = 0;
  for (int i = 0; i < 30; i++) { tong += analogRead(PO_PIN) * 5.0 / 1023.0; delay(10); }
  float v = tong / 30;
  float doc = (7.0 - 4.0) / (V_PH7 - V_PH4);   // pH thay đổi trên 1V
  float ph = 7.0 + (v - V_PH7) * doc;
  Serial.print("Dien ap Po: ");
  Serial.print(v, 3);
  Serial.print(" V  |  pH = ");
  Serial.println(ph, 2);
  delay(500);
}

Code mẫu 2: ESP32 đo pH

Module pHV+GPo
ESP325V (VIN)GNDGPIO34 (qua cầu chia áp)

Lưu ý: Po có thể lên tới 5V: nối Po → 10kΩ → GPIO34, GPIO34 → 20kΩ → GND.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ph_sensor_esp32.ino
// Cảm biến pH 0-14 (module PH-4502C) - ESP32, Serial Monitor 115200 baud
// Hiệu chuẩn: nhúng dung dịch chuẩn pH 7 và pH 4, ghi điện áp rồi sửa 2 hằng số dưới
#define PO_PIN 34
const float HE_SO_CHIA_AP = 1.5;   // Cầu chia 10k/20k
const float V_PH7 = 2.50;            // Điện áp đo được ở dung dịch pH 7
const float V_PH4 = 3.05;            // Điện áp đo được ở dung dịch pH 4

void setup() {
  Serial.begin(115200);
  Serial.println("Cam bien pH - MShop");
}

void loop() {
  float tong = 0;
  for (int i = 0; i < 30; i++) { tong += analogReadMilliVolts(PO_PIN) / 1000.0 * HE_SO_CHIA_AP; delay(10); }
  float v = tong / 30;
  float doc = (7.0 - 4.0) / (V_PH7 - V_PH4);   // pH thay đổi trên 1V
  float ph = 7.0 + (v - V_PH7) * doc;
  Serial.print("Dien ap Po: ");
  Serial.print(v, 3);
  Serial.print(" V  |  pH = ");
  Serial.println(ph, 2);
  delay(500);
}

Mẹo khi sử dụng

  • Luôn giữ đầu dò ướt trong dung dịch bảo quản (KCl 3M), không để khô.
  • Rửa đầu dò bằng nước cất giữa các lần đo; đầu dò là thủy tinh, tránh va đập.
  • Đầu dò pH có tuổi thọ khoảng 6 – 12 tháng, cần hiệu chuẩn lại định kỳ.

Bước 1: Truy cập website và lựa chọn sản phẩm cần mua

Bước 2: Click và sản phẩm muốn mua, màn hình hiển thị ra pop up với các lựa chọn sau

Nếu bạn muốn tiếp tục mua hàng: Bấm vào phần tiếp tục mua hàng để lựa chọn thêm sản phẩm vào giỏ hàng

Nếu bạn muốn xem giỏ hàng để cập nhật sản phẩm: Bấm vào xem giỏ hàng

Nếu bạn muốn đặt hàng và thanh toán cho sản phẩm này vui lòng bấm vào: Đặt hàng và thanh toán

Bước 3: Lựa chọn thông tin tài khoản thanh toán

Nếu bạn đã có tài khoản vui lòng nhập thông tin tên đăng nhập là email và mật khẩu vào mục đã có tài khoản trên hệ thống

Nếu bạn chưa có tài khoản và muốn đăng ký tài khoản vui lòng điền các thông tin cá nhân để tiếp tục đăng ký tài khoản. Khi có tài khoản bạn sẽ dễ dàng theo dõi được đơn hàng của mình

Nếu bạn muốn mua hàng mà không cần tài khoản vui lòng nhấp chuột vào mục đặt hàng không cần tài khoản

Bước 4: Điền các thông tin của bạn để nhận đơn hàng, lựa chọn hình thức thanh toán và vận chuyển cho đơn hàng của mình

Bước 5: Xem lại thông tin đặt hàng, điền chú thích và gửi đơn hàng

Sau khi nhận được đơn hàng bạn gửi chúng tôi sẽ liên hệ bằng cách gọi điện lại để xác nhận lại đơn hàng và địa chỉ của bạn.

Trân trọng cảm ơn.

Có thể bạn thích

Sản phẩm đã xem

Thông số kỹ thuật

Cảm biến độ pH 0 – 14 (module PH-4502C + đầu dò BNC)

Bộ cảm biến pH 0 – 14 gồm đầu dò pH đầu BNC và module khuếch đại PH-4502C xuất điện áp analog theo độ pH, có thêm ngõ ra so ngưỡng và chân đo nhiệt độ. Dùng đo pH nước hồ cá, thủy canh, nước thải, dung dịch thí nghiệm. Shop có 3 lựa chọn: trọn bộ đo pH, module riêng, đầu dò riêng.

Thông số kỹ thuật

Thông sốGiá trị
Dải đopH 0 – 14
Điện áp module5V DC
Ngõ ra PoAnalog (~2.5V ở pH 7, tăng khi môi trường axit)
Chỉnh2 biến trở: bù offset (pH 7) và ngưỡng ngõ ra DO
Đầu dòĐiện cực thủy tinh, đầu BNC
Thời gian đáp ứng≤ 1 phút

Sơ đồ chân

ChânChức năng
V+ / GNguồn 5V / GND
PoNgõ ra pH analog
DoNgõ ra so ngưỡng (đặt bằng biến trở)
ToNgõ ra nhiệt độ

Code mẫu 1: Arduino Uno đo pH

Hiệu chuẩn 2 điểm: nhúng đầu dò vào dung dịch chuẩn pH 7, ghi điện áp vào V_PH7; rửa đầu dò, nhúng dung dịch pH 4, ghi vào V_PH4. Hoặc chập đầu BNC (giả lập pH 7) và vặn biến trở offset tới 2.50V.

Module pHV+GPo
Arduino Uno5VGNDA0
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ph_sensor_uno.ino
// Cảm biến pH 0-14 (module PH-4502C) - Arduino Uno, Serial Monitor 9600 baud
// Hiệu chuẩn: nhúng dung dịch chuẩn pH 7 và pH 4, ghi điện áp rồi sửa 2 hằng số dưới
#define PO_PIN A0
const float V_PH7 = 2.50;            // Điện áp đo được ở dung dịch pH 7
const float V_PH4 = 3.05;            // Điện áp đo được ở dung dịch pH 4

void setup() {
  Serial.begin(9600);
  Serial.println("Cam bien pH - MShop");
}

void loop() {
  float tong = 0;
  for (int i = 0; i < 30; i++) { tong += analogRead(PO_PIN) * 5.0 / 1023.0; delay(10); }
  float v = tong / 30;
  float doc = (7.0 - 4.0) / (V_PH7 - V_PH4);   // pH thay đổi trên 1V
  float ph = 7.0 + (v - V_PH7) * doc;
  Serial.print("Dien ap Po: ");
  Serial.print(v, 3);
  Serial.print(" V  |  pH = ");
  Serial.println(ph, 2);
  delay(500);
}

Code mẫu 2: ESP32 đo pH

Module pHV+GPo
ESP325V (VIN)GNDGPIO34 (qua cầu chia áp)

Lưu ý: Po có thể lên tới 5V: nối Po → 10kΩ → GPIO34, GPIO34 → 20kΩ → GND.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ph_sensor_esp32.ino
// Cảm biến pH 0-14 (module PH-4502C) - ESP32, Serial Monitor 115200 baud
// Hiệu chuẩn: nhúng dung dịch chuẩn pH 7 và pH 4, ghi điện áp rồi sửa 2 hằng số dưới
#define PO_PIN 34
const float HE_SO_CHIA_AP = 1.5;   // Cầu chia 10k/20k
const float V_PH7 = 2.50;            // Điện áp đo được ở dung dịch pH 7
const float V_PH4 = 3.05;            // Điện áp đo được ở dung dịch pH 4

void setup() {
  Serial.begin(115200);
  Serial.println("Cam bien pH - MShop");
}

void loop() {
  float tong = 0;
  for (int i = 0; i < 30; i++) { tong += analogReadMilliVolts(PO_PIN) / 1000.0 * HE_SO_CHIA_AP; delay(10); }
  float v = tong / 30;
  float doc = (7.0 - 4.0) / (V_PH7 - V_PH4);   // pH thay đổi trên 1V
  float ph = 7.0 + (v - V_PH7) * doc;
  Serial.print("Dien ap Po: ");
  Serial.print(v, 3);
  Serial.print(" V  |  pH = ");
  Serial.println(ph, 2);
  delay(500);
}

Mẹo khi sử dụng

  • Luôn giữ đầu dò ướt trong dung dịch bảo quản (KCl 3M), không để khô.
  • Rửa đầu dò bằng nước cất giữa các lần đo; đầu dò là thủy tinh, tránh va đập.
  • Đầu dò pH có tuổi thọ khoảng 6 – 12 tháng, cần hiệu chuẩn lại định kỳ.
