Cảm Biến Dòng Chảy Nước YF-S201C

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
85.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

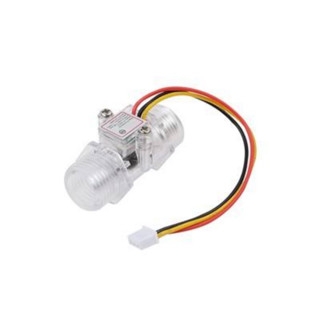

Cảm biến lưu lượng nước YF-S201C DN15 (thân trong suốt, ren 1/2")

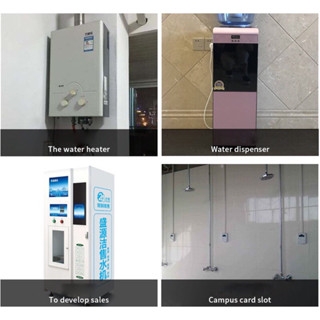

YF-S201C đo lưu lượng nước bằng cánh quạt + cảm biến Hall, thân nhựa trong suốt nhìn được dòng chảy, ren DN15 (1/2 inch). Dùng cho máy nước nóng, cây nước, máy bán nước tự động, hệ thống tưới, giám sát lượng nước tiêu thụ.

Thông số kỹ thuật

Thông sốGiá trị
Điện áp5 – 18V DC
Dòng tối đa15 mA
Lưu lượng1 – 30 L/phút
Áp suất tối đa1.75 MPa
Nhiệt độ chất lỏng≤ 80°C
Hệ số xungF (Hz) ≈ 7.5 × Q (L/phút), nên hiệu chuẩn lại
RenDN15 (G1/2)

Màu dây

DâyChức năng
ĐỏVCC
ĐenGND
VàngTín hiệu xung

Code mẫu 1: Arduino Uno đo lưu lượng và tổng lượng nước

Thổi nhẹ hoặc cho nước chảy qua: Serial in lưu lượng (L/phút) và tổng số lít. Hệ số: YF-S201C ≈ 7.5 Hz cho mỗi L/phút (hiệu chuẩn lại để chính xác).

Cảm biếnĐỏĐenVàng
Arduino Uno5VGNDD2
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · yfs201c_flow_uno.ino
// Cảm biến lưu lượng YF-S201C - Arduino Uno, Serial Monitor 9600 baud
// Tần số xung (Hz) = 7.5 x lưu lượng (lít/phút)
#define FLOW_PIN 2
const float HZ_PER_LPM = 7.5;

volatile unsigned long soXung = 0;
float tongLit = 0;
unsigned long tTruoc = 0;

void demXung() {
  soXung++;
}

void setup() {
  Serial.begin(9600);
  pinMode(FLOW_PIN, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(FLOW_PIN), demXung, RISING);
  Serial.println("YF-S201C - MShop");
}

void loop() {
  if (millis() - tTruoc >= 1000) {
    noInterrupts();
    unsigned long n = soXung;
    soXung = 0;
    interrupts();
    float dt = (millis() - tTruoc) / 1000.0;
    tTruoc = millis();

    float luuLuong = (n / dt) / HZ_PER_LPM;  // lít/phút
    tongLit += luuLuong / 60.0 * dt;
    Serial.print("Luu luong: ");
    Serial.print(luuLuong, 2);
    Serial.print(" L/phut  |  Tong: ");
    Serial.print(tongLit, 3);
    Serial.println(" L");
  }
}

Code mẫu 2: ESP32 đo lưu lượng

Cảm biếnĐỏĐenVàng
ESP325V (VIN)GNDGPIO27 (qua cầu chia áp)

Lưu ý: Cảm biến cấp 5V nên xung ra 5V: nối Vàng → 10kΩ → GPIO27, GPIO27 → 20kΩ → GND.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · yfs201c_flow_esp32.ino
// Cảm biến lưu lượng YF-S201C - ESP32, Serial Monitor 115200 baud
// Tần số xung (Hz) = 7.5 x lưu lượng (lít/phút)
#define FLOW_PIN 27
const float HZ_PER_LPM = 7.5;

volatile unsigned long soXung = 0;
float tongLit = 0;
unsigned long tTruoc = 0;

void IRAM_ATTR demXung() {
  soXung++;
}

void setup() {
  Serial.begin(115200);
  pinMode(FLOW_PIN, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(FLOW_PIN), demXung, RISING);
  Serial.println("YF-S201C - MShop");
}

void loop() {
  if (millis() - tTruoc >= 1000) {
    noInterrupts();
    unsigned long n = soXung;
    soXung = 0;
    interrupts();
    float dt = (millis() - tTruoc) / 1000.0;
    tTruoc = millis();

    float luuLuong = (n / dt) / HZ_PER_LPM;  // lít/phút
    tongLit += luuLuong / 60.0 * dt;
    Serial.print("Luu luong: ");
    Serial.print(luuLuong, 2);
    Serial.print(" L/phut  |  Tong: ");
    Serial.print(tongLit, 3);
    Serial.println(" L");
  }
}

Mẹo khi sử dụng

  • Lắp đúng chiều mũi tên in trên thân cảm biến.
  • Hệ số trong code là trung bình; muốn chính xác, đổ đúng 1 lít qua cảm biến rồi chỉnh lại HZ_PER_LPM.
