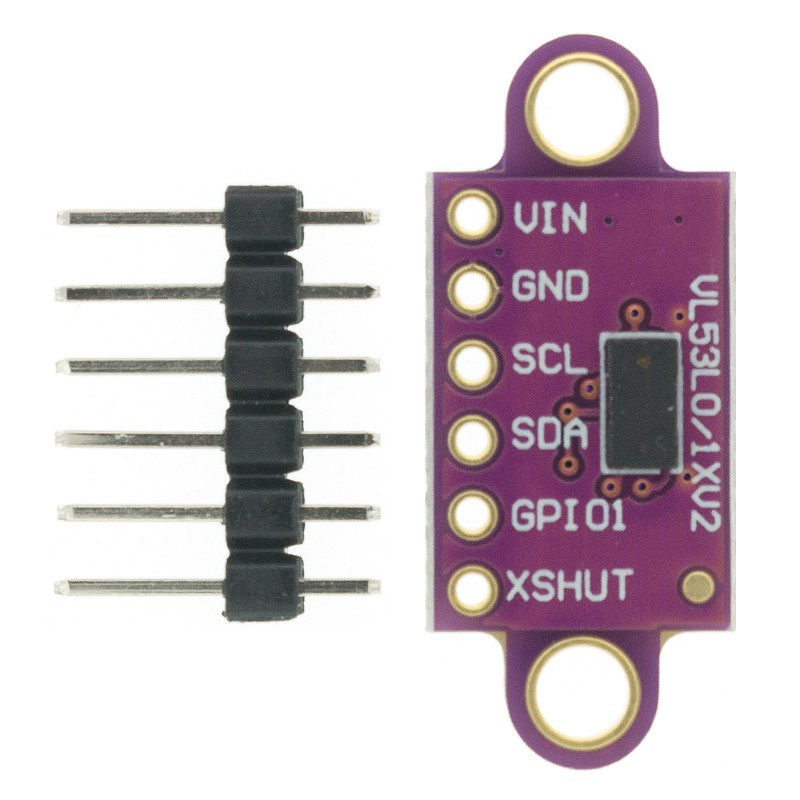

Cảm biến khoảng cách laser VL53L0X

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
50.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Cảm biến khoảng cách laser ToF VL53L0X (I2C, tới 2m)

VL53L0X đo khoảng cách bằng thời gian bay của tia laser (ToF): chính xác tới milimet, không phụ thuộc màu sắc như cảm biến hồng ngoại, góc đo hẹp hơn siêu âm. Dùng cho robot tránh vật cản, đo mực nước, cử chỉ tay, lidar mini, xe tự hành.

Thông số kỹ thuật

Thông sốGiá trị
Cảm biếnVL53L0X (laser 940 nm, an toàn cho mắt)
Điện áp2.8 – 5V
Dòng~20 mA khi đo, 6 µA khi nghỉ
Tầm đo3 cm – 2 m (trong nhà, vật sáng màu)
Tầm đo ngoài trời~50 – 80 cm
Giao tiếpI2C, địa chỉ 0x29
Kích thước10.5 × 13.3 mm

Sơ đồ chân

ChânChức năng
VIN / GNDNguồn
SCL / SDAI2C
XSHUTTắt cảm biến (dùng khi nối nhiều con, đổi địa chỉ)
GPIO1Ngắt

Cài đặt thư viện / phần mềm

Cài thư viện VL53L0X (Pololu).

Code mẫu 1: Arduino Uno đo khoảng cách

VL53L0XVINGNDSCLSDA
Arduino Uno5VGNDA5A4
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · vl53l0x_uno.ino
// VL53L0X đo khoảng cách bằng laser - Arduino Uno, Serial 9600 baud. Thư viện: VL53L0X (Pololu)
#include <Wire.h>
#include <VL53L0X.h>

VL53L0X cb;

void setup() {
  Serial.begin(9600);
  Wire.begin();
  cb.setTimeout(500);
  if (!cb.init()) {
    Serial.println("Khong tim thay VL53L0X!");
    while (1) delay(1000);
  }
  cb.startContinuous();
  Serial.println("VL53L0X - MShop");
}

void loop() {
  uint16_t mm = cb.readRangeContinuousMillimeters();
  if (cb.timeoutOccurred() || mm > 2000) Serial.println("Ngoai tam do");
  else {
    Serial.print("Khoang cach: ");
    Serial.print(mm);
    Serial.println(" mm");
  }
  delay(100);
}

Code mẫu 2: ESP32 đo khoảng cách

VL53L0XVINGNDSCLSDA
ESP323.3VGNDGPIO22GPIO21
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · vl53l0x_esp32.ino
// VL53L0X đo khoảng cách bằng laser - ESP32, Serial 115200 baud. Thư viện: VL53L0X (Pololu)
#include <Wire.h>
#include <VL53L0X.h>

VL53L0X cb;

void setup() {
  Serial.begin(115200);
  Wire.begin(21, 22);
  cb.setTimeout(500);
  if (!cb.init()) {
    Serial.println("Khong tim thay VL53L0X!");
    while (1) delay(1000);
  }
  cb.startContinuous();
  Serial.println("VL53L0X - MShop");
}

void loop() {
  uint16_t mm = cb.readRangeContinuousMillimeters();
  if (cb.timeoutOccurred() || mm > 2000) Serial.println("Ngoai tam do");
  else {
    Serial.print("Khoang cach: ");
    Serial.print(mm);
    Serial.println(" mm");
  }
  delay(100);
}

Mẹo khi sử dụng

  • Bóc lớp phim bảo vệ màu vàng trên mắt cảm biến trước khi dùng.
  • Nhiều cảm biến trên 1 bus: dùng chân XSHUT bật từng con để đổi địa chỉ.
