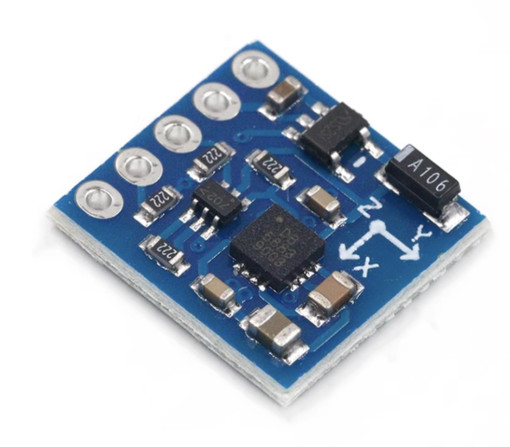

Cảm biến la bàn số 3 trục GY-271 QMC5883L

Module GY-271 dùng chip QMC5883L đo từ trường Trái Đất theo 3 trục X, Y, Z để xác định hướng Bắc – Nam với độ chính xác 1 – 2°. Giao tiếp I2C, nhỏ gọn, dùng cho robot định hướng, drone, xe tự hành, la bàn điện tử, phát hiện nam châm/vật kim loại từ tính.

Thông số kỹ thuật

Thông số	Giá trị
Chip	QMC5883L (một số lô dùng HMC5883L, code bên dưới tự nhận)
Điện áp	3 – 5V DC
Giao tiếp	I2C, địa chỉ 0x0D (QMC5883L) / 0x1E (HMC5883L)
Dải đo	±2 / ±8 Gauss
Độ phân giải	16-bit
Kích thước	14 × 13 mm

Sơ đồ chân

Chân	Chức năng
VCC / GND	Nguồn 3 – 5V
SCL / SDA	I2C
DRDY	Báo có dữ liệu mới (không bắt buộc)

Code mẫu 1: Arduino Uno đọc từ trường và hướng la bàn

GY-271	VCC	GND	SCL	SDA
Arduino Uno	5V	GND	A5	A4

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · gy271_compass_uno.ino

// La bàn số GY-271 - Arduino Uno, Serial Monitor 9600 baud
// Tự nhận chip QMC5883L (địa chỉ 0x0D) hoặc HMC5883L (0x1E), không cần thư viện
#include <Wire.h>

uint8_t addr = 0;

bool coThietBi(uint8_t a) {
  Wire.beginTransmission(a);
  return Wire.endTransmission() == 0;
}

void ghi(uint8_t reg, uint8_t val) {
  Wire.beginTransmission(addr);
  Wire.write(reg);
  Wire.write(val);
  Wire.endTransmission();
}

void setup() {
  Serial.begin(9600);
  Wire.begin();
  Serial.println("GY-271 la ban - MShop");
  if (coThietBi(0x0D)) {
    addr = 0x0D;                     // QMC5883L
    ghi(0x0B, 0x01);                 // Chu kỳ SET/RESET
    ghi(0x09, 0x1D);                 // Liên tục, 200Hz, ±8 Gauss, OSR 512
    Serial.println("Chip: QMC5883L");
  } else if (coThietBi(0x1E)) {
    addr = 0x1E;                     // HMC5883L
    ghi(0x00, 0x70);                 // Trung bình 8 mẫu, 15Hz
    ghi(0x01, 0xA0);                 // Độ lợi
    ghi(0x02, 0x00);                 // Đo liên tục
    Serial.println("Chip: HMC5883L");
  } else {
    Serial.println("Khong tim thay la ban, kiem tra day SDA/SCL!");
    while (1) delay(1000);
  }
}

void loop() {
  int16_t x, y, z;
  Wire.beginTransmission(addr);
  Wire.write(addr == 0x0D ? 0x00 : 0x03);
  Wire.endTransmission();
  Wire.requestFrom(addr, (uint8_t)6);
  if (addr == 0x0D) {                 // QMC: X, Y, Z - byte thấp trước
    x = Wire.read() | (Wire.read() << 8);
    y = Wire.read() | (Wire.read() << 8);
    z = Wire.read() | (Wire.read() << 8);
  } else {                           // HMC: X, Z, Y - byte cao trước
    x = (Wire.read() << 8) | Wire.read();
    z = (Wire.read() << 8) | Wire.read();
    y = (Wire.read() << 8) | Wire.read();
  }

  float huong = atan2((float)y, (float)x) * 180.0 / PI;
  if (huong < 0) huong += 360;
  const char* ten[] = {"Bac", "Dong Bac", "Dong", "Dong Nam", "Nam", "Tay Nam", "Tay", "Tay Bac"};

  Serial.print("X="); Serial.print(x);
  Serial.print(" Y="); Serial.print(y);
  Serial.print(" Z="); Serial.print(z);
  Serial.print("  Huong: "); Serial.print(huong, 0);
  Serial.print(" do ("); Serial.print(ten[(int)((huong + 22.5) / 45) % 8]);
  Serial.println(")");
  delay(250);
}

Code mẫu 2: ESP32 đọc hướng la bàn

GY-271	VCC	GND	SCL	SDA
ESP32	3.3V	GND	GPIO22	GPIO21

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · gy271_compass_esp32.ino

// La bàn số GY-271 - ESP32, Serial Monitor 115200 baud
// Tự nhận chip QMC5883L (địa chỉ 0x0D) hoặc HMC5883L (0x1E), không cần thư viện
#include <Wire.h>

uint8_t addr = 0;

bool coThietBi(uint8_t a) {
  Wire.beginTransmission(a);
  return Wire.endTransmission() == 0;
}

void ghi(uint8_t reg, uint8_t val) {
  Wire.beginTransmission(addr);
  Wire.write(reg);
  Wire.write(val);
  Wire.endTransmission();
}

void setup() {
  Serial.begin(115200);
  Wire.begin(21, 22);
  Serial.println("GY-271 la ban - MShop");
  if (coThietBi(0x0D)) {
    addr = 0x0D;                     // QMC5883L
    ghi(0x0B, 0x01);                 // Chu kỳ SET/RESET
    ghi(0x09, 0x1D);                 // Liên tục, 200Hz, ±8 Gauss, OSR 512
    Serial.println("Chip: QMC5883L");
  } else if (coThietBi(0x1E)) {
    addr = 0x1E;                     // HMC5883L
    ghi(0x00, 0x70);                 // Trung bình 8 mẫu, 15Hz
    ghi(0x01, 0xA0);                 // Độ lợi
    ghi(0x02, 0x00);                 // Đo liên tục
    Serial.println("Chip: HMC5883L");
  } else {
    Serial.println("Khong tim thay la ban, kiem tra day SDA/SCL!");
    while (1) delay(1000);
  }
}

void loop() {
  int16_t x, y, z;
  Wire.beginTransmission(addr);
  Wire.write(addr == 0x0D ? 0x00 : 0x03);
  Wire.endTransmission();
  Wire.requestFrom(addr, (uint8_t)6);
  if (addr == 0x0D) {                 // QMC: X, Y, Z - byte thấp trước
    x = Wire.read() | (Wire.read() << 8);
    y = Wire.read() | (Wire.read() << 8);
    z = Wire.read() | (Wire.read() << 8);
  } else {                           // HMC: X, Z, Y - byte cao trước
    x = (Wire.read() << 8) | Wire.read();
    z = (Wire.read() << 8) | Wire.read();
    y = (Wire.read() << 8) | Wire.read();
  }

  float huong = atan2((float)y, (float)x) * 180.0 / PI;
  if (huong < 0) huong += 360;
  const char* ten[] = {"Bac", "Dong Bac", "Dong", "Dong Nam", "Nam", "Tay Nam", "Tay", "Tay Bac"};

  Serial.print("X="); Serial.print(x);
  Serial.print(" Y="); Serial.print(y);
  Serial.print(" Z="); Serial.print(z);
  Serial.print("  Huong: "); Serial.print(huong, 0);
  Serial.print(" do ("); Serial.print(ten[(int)((huong + 22.5) / 45) % 8]);
  Serial.println(")");
  delay(250);
}

Mẹo khi sử dụng

Đặt cảm biến nằm ngang, tránh xa nam châm, động cơ, loa và dây điện lớn.
Hướng đo được là hướng Bắc từ; ở Việt Nam độ lệch từ so với Bắc thật rất nhỏ (~ -1°).
Muốn chính xác hơn: quay cảm biến 1 vòng, ghi giá trị min/max mỗi trục để bù lệch (hard-iron).
