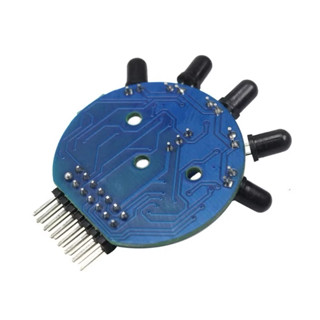

Cảm biến lửa / báo cháy 5 kênh

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
38.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Cảm biến lửa 5 kênh (góc quét > 120°, ngõ ra số + analog)

Module cảm biến lửa 5 kênh gồm 5 mắt thu hồng ngoại xếp hình quạt, góc quét hơn 120°, mỗi kênh có ngõ ra số và analog. Biết được hướng có lửa nên rất hợp cho robot chữa cháy, hệ thống báo cháy, phát hiện nguồn sáng hồng ngoại.

Thông số kỹ thuật

Thông sốGiá trị
Số kênh5 (bước sóng 760 – 1100 nm)
Điện áp3.3 – 9V DC
Dòng~15 mA
Khoảng cách~80 cm (ngọn lửa bật lửa)
Góc quét> 120°
Ngõ raD1 – D5 số (LOW khi thấy lửa), A1 – A5 analog
Kích thước32 × 14 mm

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn 3.3 – 9V
D1 – D5Ngõ ra số 5 kênh
A1 – A5Ngõ ra analog 5 kênh

Code mẫu 1: Arduino Uno xác định hướng lửa

Chỉnh biến trở trên module để chọn độ nhạy, thử bằng bật lửa đặt cách 30 – 50cm.

ModuleVCCGNDD1D2D3D4D5
Arduino Uno5VGNDD2D3D4D5D6
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · flame5ch_uno.ino
// Cảm biến lửa 5 kênh: xác định hướng có lửa - Arduino Uno, Serial 9600 baud
const uint8_t D_PIN[5] = {2, 3, 4, 5, 6};    // D1..D5 (LOW = thấy lửa)
const char* HUONG[5] = {"Trai ngoai", "Trai", "Giua", "Phai", "Phai ngoai"};

void setup() {
  Serial.begin(9600);
  for (int i = 0; i < 5; i++) pinMode(D_PIN[i], INPUT);
  Serial.println("Cam bien lua 5 kenh - MShop");
}

void loop() {
  bool coLua = false;
  for (int i = 0; i < 5; i++) {
    if (digitalRead(D_PIN[i]) == LOW) {
      if (!coLua) Serial.print("CO LUA: ");
      Serial.print(HUONG[i]);
      Serial.print("  ");
      coLua = true;
    }
  }
  Serial.println(coLua ? "" : "Khong co lua");
  delay(300);
}

Code mẫu 2: ESP32 xác định hướng lửa

ModuleVCCGNDD1D2D3D4D5
ESP323.3VGNDGPIO13GPIO12GPIO14GPIO27GPIO26
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · flame5ch_esp32.ino
// Cảm biến lửa 5 kênh: xác định hướng có lửa - ESP32, Serial 115200 baud
const uint8_t D_PIN[5] = {13, 12, 14, 27, 26};    // D1..D5 (LOW = thấy lửa)
const char* HUONG[5] = {"Trai ngoai", "Trai", "Giua", "Phai", "Phai ngoai"};

void setup() {
  Serial.begin(115200);
  for (int i = 0; i < 5; i++) pinMode(D_PIN[i], INPUT);
  Serial.println("Cam bien lua 5 kenh - MShop");
}

void loop() {
  bool coLua = false;
  for (int i = 0; i < 5; i++) {
    if (digitalRead(D_PIN[i]) == LOW) {
      if (!coLua) Serial.print("CO LUA: ");
      Serial.print(HUONG[i]);
      Serial.print("  ");
      coLua = true;
    }
  }
  Serial.println(coLua ? "" : "Khong co lua");
  delay(300);
}

Mẹo khi sử dụng

  • Ánh nắng và bóng đèn sợi đốt có hồng ngoại nên có thể báo nhầm.
  • Giữ khoảng cách an toàn với lửa khi thử nghiệm.
