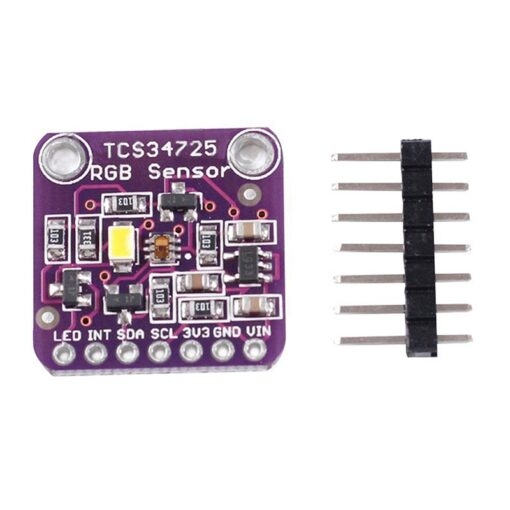

Cảm biến màu sắc TCS34725

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
79.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Cảm biến màu sắc RGB TCS34725 (I2C, có lọc hồng ngoại)

TCS34725 đo màu đỏ, xanh lá, xanh dương và cường độ ánh sáng tổng, có bộ lọc hồng ngoại nên màu đo chính xác hơn TCS3200, dải động rộng, giao tiếp I2C. Có LED trắng chiếu sáng vật. Dùng cho máy phân loại màu, đèn đổi màu theo vật, đo nhiệt độ màu ánh sáng.

Thông số kỹ thuật

Thông sốGiá trị
ICTCS34725
Điện áp3 – 5V DC
Dòng tiêu thụ~15 mA (gồm LED)
Giao tiếpI2C, địa chỉ 0x29
Khoảng cách đo3 – 10 mm
Ngõ ra16-bit cho mỗi kênh C, R, G, B

Sơ đồ chân

ChânChức năng
VIN / GNDNguồn 3 – 5V
SCL / SDAI2C
LEDNối GND để tắt LED chiếu sáng
INTNgắt (không bắt buộc)

Code mẫu 1: Arduino Uno đọc màu RGB

Đặt vật màu cách cảm biến 3 – 10 mm. Code không cần thư viện; có thể dùng thư viện Adafruit TCS34725 để tính thêm nhiệt độ màu, lux.

TCS34725VINGNDSCLSDA
Arduino Uno5VGNDA5A4
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tcs34725_color_uno.ino
// Cảm biến màu TCS34725 - Arduino Uno, Serial Monitor 9600 baud
// Đọc thẳng thanh ghi I2C, không cần thư viện
#include <Wire.h>

const uint8_t ADDR = 0x29;

void ghi(uint8_t reg, uint8_t v) {
  Wire.beginTransmission(ADDR);
  Wire.write(0x80 | reg);              // Bit lệnh
  Wire.write(v);
  Wire.endTransmission();
}

uint16_t doc16(uint8_t reg) {
  Wire.beginTransmission(ADDR);
  Wire.write(0x80 | 0x20 | reg);       // Tự tăng địa chỉ
  Wire.endTransmission();
  Wire.requestFrom(ADDR, (uint8_t)2);
  return Wire.read() | (Wire.read() << 8);
}

void setup() {
  Serial.begin(9600);
  Wire.begin();
  Serial.println("TCS34725 - MShop");
  Wire.beginTransmission(ADDR);
  Wire.write(0x80 | 0x12);             // Thanh ghi ID
  Wire.endTransmission();
  Wire.requestFrom(ADDR, (uint8_t)1);
  uint8_t id = Wire.read();
  if (id != 0x44 && id != 0x4D) {
    Serial.println("Khong tim thay TCS34725, kiem tra day SDA/SCL!");
    while (1) delay(1000);
  }
  ghi(0x01, 0xD5);                     // Thời gian tích phân ~101ms
  ghi(0x0F, 0x01);                     // Độ lợi 4x
  ghi(0x00, 0x01);                     // Bật nguồn
  delay(3);
  ghi(0x00, 0x03);                     // Bật ADC
  delay(120);
}

void loop() {
  uint16_t c = doc16(0x14), r = doc16(0x16), g = doc16(0x18), bl = doc16(0x1A);
  // Đổi ra RGB 0-255 theo tỉ lệ so với kênh không lọc
  uint8_t R = c ? min(255UL, (unsigned long)r * 255 / c) : 0;
  uint8_t G = c ? min(255UL, (unsigned long)g * 255 / c) : 0;
  uint8_t Bl = c ? min(255UL, (unsigned long)bl * 255 / c) : 0;
  Serial.print("Raw C="); Serial.print(c);
  Serial.print(" R="); Serial.print(r);
  Serial.print(" G="); Serial.print(g);
  Serial.print(" B="); Serial.print(bl);
  Serial.print("  |  RGB(");
  Serial.print(R); Serial.print(", ");
  Serial.print(G); Serial.print(", ");
  Serial.print(Bl); Serial.println(")");
  delay(300);
}

Code mẫu 2: ESP32 đọc màu RGB

TCS34725VINGNDSCLSDA
ESP323.3VGNDGPIO22GPIO21
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tcs34725_color_esp32.ino
// Cảm biến màu TCS34725 - ESP32, Serial Monitor 115200 baud
// Đọc thẳng thanh ghi I2C, không cần thư viện
#include <Wire.h>

const uint8_t ADDR = 0x29;

void ghi(uint8_t reg, uint8_t v) {
  Wire.beginTransmission(ADDR);
  Wire.write(0x80 | reg);              // Bit lệnh
  Wire.write(v);
  Wire.endTransmission();
}

uint16_t doc16(uint8_t reg) {
  Wire.beginTransmission(ADDR);
  Wire.write(0x80 | 0x20 | reg);       // Tự tăng địa chỉ
  Wire.endTransmission();
  Wire.requestFrom(ADDR, (uint8_t)2);
  return Wire.read() | (Wire.read() << 8);
}

void setup() {
  Serial.begin(115200);
  Wire.begin(21, 22);
  Serial.println("TCS34725 - MShop");
  Wire.beginTransmission(ADDR);
  Wire.write(0x80 | 0x12);             // Thanh ghi ID
  Wire.endTransmission();
  Wire.requestFrom(ADDR, (uint8_t)1);
  uint8_t id = Wire.read();
  if (id != 0x44 && id != 0x4D) {
    Serial.println("Khong tim thay TCS34725, kiem tra day SDA/SCL!");
    while (1) delay(1000);
  }
  ghi(0x01, 0xD5);                     // Thời gian tích phân ~101ms
  ghi(0x0F, 0x01);                     // Độ lợi 4x
  ghi(0x00, 0x01);                     // Bật nguồn
  delay(3);
  ghi(0x00, 0x03);                     // Bật ADC
  delay(120);
}

void loop() {
  uint16_t c = doc16(0x14), r = doc16(0x16), g = doc16(0x18), bl = doc16(0x1A);
  // Đổi ra RGB 0-255 theo tỉ lệ so với kênh không lọc
  uint8_t R = c ? min(255UL, (unsigned long)r * 255 / c) : 0;
  uint8_t G = c ? min(255UL, (unsigned long)g * 255 / c) : 0;
  uint8_t Bl = c ? min(255UL, (unsigned long)bl * 255 / c) : 0;
  Serial.print("Raw C="); Serial.print(c);
  Serial.print(" R="); Serial.print(r);
  Serial.print(" G="); Serial.print(g);
  Serial.print(" B="); Serial.print(bl);
  Serial.print("  |  RGB(");
  Serial.print(R); Serial.print(", ");
  Serial.print(G); Serial.print(", ");
  Serial.print(Bl); Serial.println(")");
  delay(300);
}

Mẹo khi sử dụng

  • Che ánh sáng môi trường để màu đo ổn định.
  • Vật bóng loáng phản xạ đèn LED làm màu nhạt đi, đặt vật hơi nghiêng.
