Cảm biến màu sắc TCS3200D/TCS230

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
120.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Cảm biến màu sắc TCS3200D / TCS230

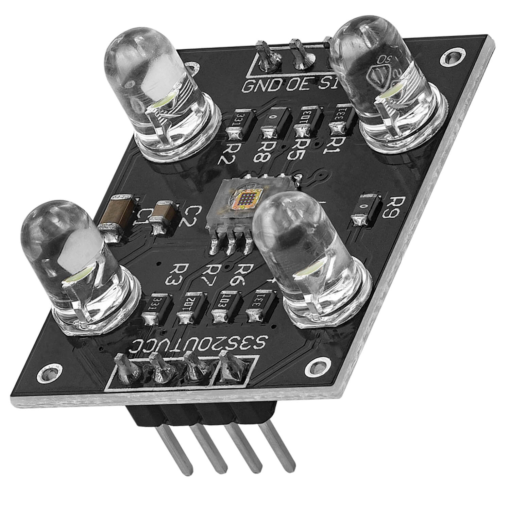

Module TCS3200 (TCS230) nhận biết màu sắc của vật đặt gần: ma trận 8×8 photodiode có lọc đỏ, xanh lá, xanh dương và không lọc, xuất ra xung vuông có tần số tỉ lệ cường độ màu. Có 4 LED trắng chiếu sáng vật. Dùng cho máy phân loại sản phẩm theo màu, robot dò màu, nhận biết màu thẻ.

Thông số kỹ thuật

Thông sốGiá trị
ChipTCS3200 / TCS230
Điện áp3 – 5V DC
Ngõ raXung vuông, tần số tỉ lệ cường độ ánh sáng
Chọn bộ lọcS2, S3
Chọn thang tần sốS0, S1 (2%, 20%, 100%)
Chiếu sáng4 LED trắng
Khoảng cách đo tốt nhất1 – 3 cm
Kích thước31.6 × 24.4 mm

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn 3 – 5V
S0, S1Chọn thang tần số
S2, S3Chọn bộ lọc màu
OUTXung ra
OEBật ngõ ra (nối GND hoặc để trống)

Code mẫu 1: Arduino Uno nhận biết màu đỏ / xanh lá / xanh dương

Đặt tấm giấy màu cách cảm biến 1 – 2 cm. Muốn nhận nhiều màu hơn: ghi lại R, G, B của từng màu mẫu rồi so sánh.

TCS3200VCCGNDS0S1S2S3OUT
Arduino Uno5VGNDD4D5D6D7D8
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tcs3200_color_uno.ino
// Cảm biến màu TCS3200 / TCS230 - Arduino Uno, Serial Monitor 9600 baud
// Đo tần số xung ra qua từng bộ lọc màu: tần số càng cao màu đó càng mạnh
#define S0 4
#define S1 5
#define S2 6
#define S3 7
#define OUT_PIN 8

unsigned long doMau(bool s2, bool s3) {
  digitalWrite(S2, s2);
  digitalWrite(S3, s3);
  delay(20);
  unsigned long t = pulseIn(OUT_PIN, LOW, 100000UL);   // Độ rộng nửa chu kỳ (µs)
  return t == 0 ? 0 : 500000UL / t;                    // Đổi ra tần số (Hz)
}

void setup() {
  Serial.begin(9600);
  pinMode(S0, OUTPUT); pinMode(S1, OUTPUT);
  pinMode(S2, OUTPUT); pinMode(S3, OUTPUT);
  pinMode(OUT_PIN, INPUT);
  digitalWrite(S0, HIGH);              // Thang tần số 20%
  digitalWrite(S1, LOW);
  Serial.println("TCS3200 - MShop: dat vat mau sat cam bien");
}

void loop() {
  unsigned long r = doMau(LOW, LOW);    // Lọc đỏ
  unsigned long g = doMau(HIGH, HIGH);  // Lọc xanh lá
  unsigned long bl = doMau(LOW, HIGH);  // Lọc xanh dương
  Serial.print("R="); Serial.print(r);
  Serial.print(" G="); Serial.print(g);
  Serial.print(" B="); Serial.print(bl);
  Serial.print("  -> ");
  if (r > g && r > bl) Serial.println("DO");
  else if (g > r && g > bl) Serial.println("XANH LA");
  else Serial.println("XANH DUONG");
  delay(300);
}

Code mẫu 2: ESP32 nhận biết màu

TCS3200VCCGNDS0S1S2S3OUT
ESP323.3VGNDGPIO19GPIO18GPIO5GPIO17GPIO16
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tcs3200_color_esp32.ino
// Cảm biến màu TCS3200 / TCS230 - ESP32, Serial Monitor 115200 baud
// Đo tần số xung ra qua từng bộ lọc màu: tần số càng cao màu đó càng mạnh
#define S0 19
#define S1 18
#define S2 5
#define S3 17
#define OUT_PIN 16

unsigned long doMau(bool s2, bool s3) {
  digitalWrite(S2, s2);
  digitalWrite(S3, s3);
  delay(20);
  unsigned long t = pulseIn(OUT_PIN, LOW, 100000UL);   // Độ rộng nửa chu kỳ (µs)
  return t == 0 ? 0 : 500000UL / t;                    // Đổi ra tần số (Hz)
}

void setup() {
  Serial.begin(115200);
  pinMode(S0, OUTPUT); pinMode(S1, OUTPUT);
  pinMode(S2, OUTPUT); pinMode(S3, OUTPUT);
  pinMode(OUT_PIN, INPUT);
  digitalWrite(S0, HIGH);              // Thang tần số 20%
  digitalWrite(S1, LOW);
  Serial.println("TCS3200 - MShop: dat vat mau sat cam bien");
}

void loop() {
  unsigned long r = doMau(LOW, LOW);    // Lọc đỏ
  unsigned long g = doMau(HIGH, HIGH);  // Lọc xanh lá
  unsigned long bl = doMau(LOW, HIGH);  // Lọc xanh dương
  Serial.print("R="); Serial.print(r);
  Serial.print(" G="); Serial.print(g);
  Serial.print(" B="); Serial.print(bl);
  Serial.print("  -> ");
  if (r > g && r > bl) Serial.println("DO");
  else if (g > r && g > bl) Serial.println("XANH LA");
  else Serial.println("XANH DUONG");
  delay(300);
}

Mẹo khi sử dụng

  • Che ánh sáng bên ngoài (làm ống che quanh cảm biến) để kết quả ổn định.
  • Mỗi cảm biến lệch nhau một chút: đo tấm giấy trắng và đen để hiệu chuẩn min/max cho từng kênh.
