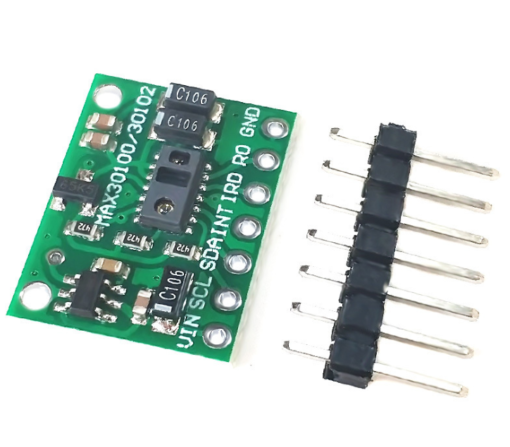

Cảm biến nhịp tim MAX30100

Loại: Đang cập nhật

Thương hiệu: Đang cập nhật

Tình trạng: Còn hàng

Mã sản phẩm: Đang cập nhật

Cam kết bán hàng

Hàng được kiểm tra trước khi bán
Giá cả hợp lý
Vận chuyển nhanh chóng

Danh sách khuyến mãi

Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Mô tả sản phẩm
Hướng dẫn mua hàng

Cảm biến nhịp tim MAX30100 (đo được cả SpO2)

Module MAX30100 đo nhịp tim và SpO2 bằng LED đỏ, LED hồng ngoại và cảm biến quang, tích hợp ADC sigma-delta 16-bit, bộ lọc ánh sáng môi trường và bộ đệm FIFO 16 mẫu. Giao tiếp I2C, tiêu thụ cực thấp, phù hợp cho thiết bị đeo, đồ án y sinh với Arduino, ESP32, Raspberry Pi.

Thông số kỹ thuật

Thông số	Giá trị
IC	MAX30100
Điện áp	1.8V – 5V (khuyên dùng 3.3V)
Giao tiếp	I2C (địa chỉ 0x57), có chân ngắt INT
ADC	16-bit sigma-delta
Tốc độ lấy mẫu	50 Hz – 1 kHz
Dòng chờ	0.7 µA
Nhiệt độ hoạt động	-40°C – +85°C

Sơ đồ chân

Chân	Chức năng
VIN	Nguồn 3.3V – 5V
SCL / SDA	I2C
INT	Ngắt (không bắt buộc)
GND	Mass

Cài đặt thư viện / phần mềm

Cài thư viện MAX30100lib (tác giả OXullo Intersecans) trong Library Manager.

Code mẫu 1: Arduino Uno đo nhịp tim và SpO2

MAX30100	VIN	GND	SDA	SCL
Arduino Uno	3.3V	GND	A4	A5

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · max30100_uno.ino

// MAX30100 đo nhịp tim + SpO2 - Arduino Uno, Serial Monitor 9600 baud
// Thư viện: MAX30100lib (OXullo Intersecans)
#include <Wire.h>
#include "MAX30100_PulseOximeter.h"

PulseOximeter pox;
uint32_t tLast = 0;

void coNhip() {
  Serial.println("  <3 nhip");
}

void setup() {
  Serial.begin(9600);
  // I2C: A4 = SDA, A5 = SCL
  Serial.println("MAX30100 - MShop");
  if (!pox.begin()) {
    Serial.println("Khong tim thay MAX30100: kiem tra day va dien tro keo len (xem Meo)");
    while (1) delay(1000);
  }
  pox.setIRLedCurrent(MAX30100_LED_CURR_7_6MA);
  pox.setOnBeatDetectedCallback(coNhip);
  Serial.println("Dat ngon tay len cam bien va giu yen...");
}

void loop() {
  pox.update();                       // Phải gọi liên tục, không dùng delay() dài
  if (millis() - tLast > 1000) {
    tLast = millis();
    Serial.print("Nhip tim: ");
    Serial.print(pox.getHeartRate(), 0);
    Serial.print(" bpm  |  SpO2: ");
    Serial.print(pox.getSpO2());
    Serial.println(" %");
  }
}

Code mẫu 2: ESP32 đo nhịp tim và SpO2

MAX30100	VIN	GND	SDA	SCL
ESP32	3.3V	GND	GPIO21	GPIO22

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · max30100_esp32.ino

// MAX30100 đo nhịp tim + SpO2 - ESP32, Serial Monitor 115200 baud
// Thư viện: MAX30100lib (OXullo Intersecans)
#include <Wire.h>
#include "MAX30100_PulseOximeter.h"

PulseOximeter pox;
uint32_t tLast = 0;

void coNhip() {
  Serial.println("  <3 nhip");
}

void setup() {
  Serial.begin(115200);
  Wire.begin(21, 22);
  Serial.println("MAX30100 - MShop");
  if (!pox.begin()) {
    Serial.println("Khong tim thay MAX30100: kiem tra day va dien tro keo len (xem Meo)");
    while (1) delay(1000);
  }
  pox.setIRLedCurrent(MAX30100_LED_CURR_7_6MA);
  pox.setOnBeatDetectedCallback(coNhip);
  Serial.println("Dat ngon tay len cam bien va giu yen...");
}

void loop() {
  pox.update();                       // Phải gọi liên tục, không dùng delay() dài
  if (millis() - tLast > 1000) {
    tLast = millis();
    Serial.print("Nhip tim: ");
    Serial.print(pox.getHeartRate(), 0);
    Serial.print(" bpm  |  SpO2: ");
    Serial.print(pox.getSpO2());
    Serial.println(" %");
  }
}

Mẹo khi sử dụng

Không đọc được I2C: một số module MAX30100 kéo SDA/SCL lên 1.8V. Hãy kéo SDA và SCL lên VIN bằng 2 điện trở 4.7kΩ.
Giữ ngón tay yên vài giây, ánh sáng mạnh chiếu vào làm sai kết quả.
Kết quả chỉ để tham khảo, không dùng thay thiết bị y tế.
