Cảm biến phát hiện lửa

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
10.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

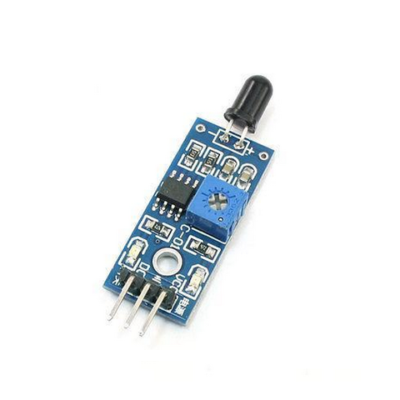

Module cảm biến phát hiện lửa (hồng ngoại 760 – 1100nm)

Cảm biến lửa dùng đầu thu hồng ngoại nhạy với bước sóng 760 – 1100nm của ngọn lửa, phát hiện lửa trong khoảng ~80cm, góc 60°. Có ngõ ra số DO (chỉnh ngưỡng bằng biến trở) và analog AO. Dùng làm báo cháy, robot chữa cháy, tự ngắt bếp gas.

Thông số kỹ thuật

Thông sốGiá trị
Bước sóng phát hiện760 – 1100 nm
Khoảng cách~80 cm (bật lửa)
Góc phát hiện~60°
Điện áp3.3 – 5V DC
Dòng tiêu thụ15 mA
Ngõ raDO: LOW khi có lửa; AO: analog
Kích thước32 × 14 mm

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn
DONgõ ra số (LOW = có lửa)
AOAnalog: lửa càng mạnh giá trị càng nhỏ

Code mẫu 1: Arduino Uno đọc giá trị analog và trạng thái ngõ ra số

Bật bật lửa cách cảm biến 20 – 50 cm: % cường độ lửa tăng, DO xuống LOW và LED trên board sáng.

ModuleVCCGNDAODO
Arduino Uno5VGNDA0D2
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · flame_sensor_uno.ino
// Cam bien lua - Arduino Uno, xem ket qua o Serial Monitor 9600 baud
#define AO_PIN A0      // Chan analog
#define DO_PIN 2       // Chan so (nguong chinh bang bien tro tren module)
#define LED_PIN LED_BUILTIN

void setup() {
  Serial.begin(9600);
  pinMode(DO_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Cam bien lua - MShop");
}

void loop() {
  int ao = analogRead(AO_PIN);
  int phanTram = 100 - map(ao, 0, 1023, 0, 100);
  bool d = digitalRead(DO_PIN);
  digitalWrite(LED_PIN, d == LOW);   // LED tren board sang khi DO = LOW
  Serial.print("Analog: "); Serial.print(ao);
  Serial.print(" ("); Serial.print(phanTram); Serial.print("%)");
  Serial.print("  |  DO: ");
  Serial.print(d == LOW ? "LOW - CO LUA!" : "HIGH - Binh thuong");
  Serial.println();
  delay(500);
}

Code mẫu 2: ESP32 đọc giá trị analog và trạng thái ngõ ra số

ModuleVCCGNDAODO
ESP323.3VGNDGPIO34GPIO27

Lưu ý: ESP32 đọc analog 0 – 4095 (3.3V). Dùng chân ADC1 (GPIO32–39) để vẫn đọc được khi bật WiFi.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · flame_sensor_esp32.ino
// Cam bien lua - ESP32, xem ket qua o Serial Monitor 115200 baud
#define AO_PIN 34      // Chan analog
#define DO_PIN 27       // Chan so (nguong chinh bang bien tro tren module)
#define LED_PIN 2

void setup() {
  Serial.begin(115200);
  pinMode(DO_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Cam bien lua - MShop");
}

void loop() {
  int ao = analogRead(AO_PIN);
  int phanTram = 100 - map(ao, 0, 4095, 0, 100);
  bool d = digitalRead(DO_PIN);
  digitalWrite(LED_PIN, d == LOW);   // LED tren board sang khi DO = LOW
  Serial.print("Analog: "); Serial.print(ao);
  Serial.print(" ("); Serial.print(phanTram); Serial.print("%)");
  Serial.print("  |  DO: ");
  Serial.print(d == LOW ? "LOW - CO LUA!" : "HIGH - Binh thuong");
  Serial.println();
  delay(500);
}

Mẹo khi sử dụng

  • Ánh nắng và bóng đèn sợi đốt có nhiều hồng ngoại nên có thể làm cảm biến báo nhầm.
  • Giữ khoảng cách an toàn, không để lửa sát cảm biến.
