Cảm biến radar hiện diện người HLK-LD2420 24GHz

Radar HLK-LD2420 (Hi-Link) dùng sóng milimet 24GHz phát hiện người kể cả khi đứng yên, ngồi im (nhận biết chuyển động rất nhỏ như hơi thở), điều mà cảm biến PIR không làm được. Ngõ ra số OT1 báo có/không có người, cổng UART để cấu hình khoảng cách và độ nhạy. Dùng cho đèn thông minh, điều hòa tự tắt khi phòng trống, nhà thông minh.

Thông số kỹ thuật

Thông số	Giá trị
Tần số	24 – 24.25 GHz
Điện áp	3.3V DC (3.0 – 3.6V)
Khoảng cách phát hiện	~0.2 – 8 m
Ngõ ra	OT1: 3.3V khi có người, 0V khi không
Giao tiếp	UART 3.3V (cấu hình bằng phần mềm Hi-Link)
Nhiệt độ làm việc	-40°C – 85°C

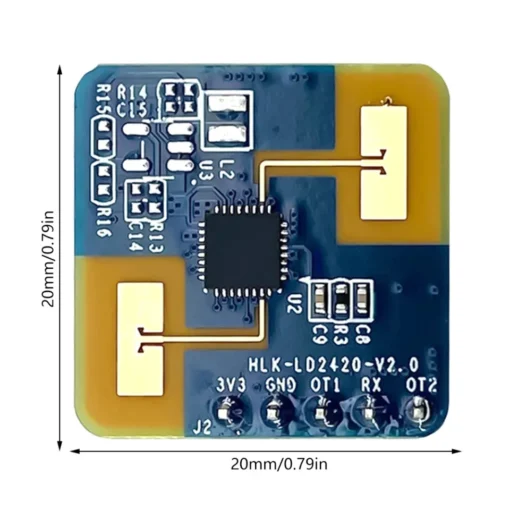

Sơ đồ chân

Chân	Chức năng
3V3	Nguồn 3.3V
GND	Mass
OT1	Ngõ ra có người (HIGH)
RX / OT2(TX)	UART cấu hình

Code mẫu 1: Arduino Uno phát hiện và đếm sự kiện

Đi vào vùng quét rồi đứng yên: radar vẫn báo có người. Ra khỏi phòng vài giây sau sẽ báo phòng trống.

Module	VCC	GND	OT1
Arduino Uno	3.3V	GND	D2

Lưu ý: Chỉ cấp 3.3V, cấp 5V có thể hỏng module.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ld2420_radar_uno.ino

// Radar LD2420 - Arduino Uno, xem ket qua o Serial Monitor 9600 baud
#define SENSOR_PIN 2
#define LED_PIN LED_BUILTIN
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(9600);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Radar LD2420 - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Co nguoi trong phong");
      Serial.println();
    } else {
      Serial.println("Phong trong");
    }
  }
  delay(20);
}

Code mẫu 2: ESP32 phát hiện sự kiện

Module	VCC	GND	OT1
ESP32	3.3V	GND	GPIO27

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ld2420_radar_esp32.ino

// Radar LD2420 - ESP32, xem ket qua o Serial Monitor 115200 baud
#define SENSOR_PIN 27
#define LED_PIN 2
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(115200);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Radar LD2420 - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Co nguoi trong phong");
      Serial.println();
    } else {
      Serial.println("Phong trong");
    }
  }
  delay(20);
}

Mẹo khi sử dụng

Lắp radar cố định, không để rung; quạt trần, rèm bay có thể làm báo có người.
Sóng radar xuyên qua nhựa, kính mỏng nên có thể đặt trong hộp nhựa; không xuyên qua kim loại.
