Cảm biến thân nhiệt chuyển động PIR mini

Loại: Đang cập nhật

Thương hiệu: Đang cập nhật

Tình trạng: Còn hàng

Mã sản phẩm: Đang cập nhật

Cam kết bán hàng

Hàng được kiểm tra trước khi bán
Giá cả hợp lý
Vận chuyển nhanh chóng

Danh sách khuyến mãi

Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Mô tả sản phẩm
Hướng dẫn mua hàng

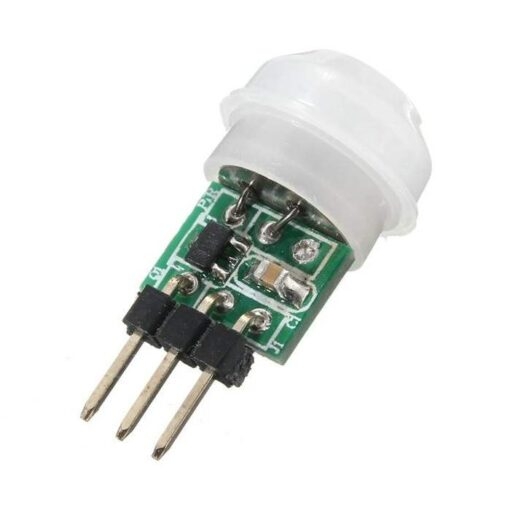

Cảm biến chuyển động thân nhiệt PIR mini (AM312)

Cảm biến PIR mini siêu nhỏ (board 8 × 10mm), tiêu thụ cực thấp < 0.1mA nên hợp với thiết bị chạy pin. Khi có người chuyển động trong vùng quét, ngõ ra lên mức cao. Dùng cho đèn cảm ứng, chuông báo khách, camera kích hoạt khi có người.

Thông số kỹ thuật

Thông số	Giá trị
Điện áp	2.7 – 12V DC
Dòng tiêu thụ	< 0.1 mA
Góc phát hiện	≤ 100° hình nón
Khoảng cách	3 – 5 m
Thời gian giữ	~2 giây
Chế độ	Kích lặp lại
Kích thước board	8 × 10 mm

Sơ đồ chân

Chân	Chức năng
VCC (+)	Nguồn 2.7 – 12V
OUT	Ngõ ra mức cao khi phát hiện
GND (-)	Mass

Code mẫu 1: Arduino Uno phát hiện và đếm sự kiện

Vẫy tay trước cảm biến: Serial báo và đếm số lần phát hiện.

Module	VCC	GND	OUT
Arduino Uno	5V	GND	D2

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · pir_mini_uno.ino

// PIR mini - Arduino Uno, xem ket qua o Serial Monitor 9600 baud
#define SENSOR_PIN 2
#define LED_PIN LED_BUILTIN
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(9600);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("PIR mini - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Phat hien chuyen dong!");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Het chuyen dong");
    }
  }
  delay(20);
}

Code mẫu 2: ESP32 phát hiện sự kiện

Module	VCC	GND	OUT
ESP32	3.3V	GND	GPIO27

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · pir_mini_esp32.ino

// PIR mini - ESP32, xem ket qua o Serial Monitor 115200 baud
#define SENSOR_PIN 27
#define LED_PIN 2
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(115200);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("PIR mini - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Phat hien chuyen dong!");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Het chuyen dong");
    }
  }
  delay(20);
}

Mẹo khi sử dụng

Sau khi cấp nguồn, cảm biến cần 30 – 60 giây để ổn định, lúc này có thể báo sai.
Tránh hướng cảm biến vào cửa sổ, máy lạnh, quạt sưởi vì luồng khí nóng làm báo nhầm.

Bước 1: Truy cập website và lựa chọn sản phẩm cần mua

Bước 2: Click và sản phẩm muốn mua, màn hình hiển thị ra pop up với các lựa chọn sau
