Cảm biến từ MC-38

Loại: Đang cập nhật

Thương hiệu: Đang cập nhật

Tình trạng: Còn hàng

Mã sản phẩm: Đang cập nhật

Cam kết bán hàng

Hàng được kiểm tra trước khi bán
Giá cả hợp lý
Vận chuyển nhanh chóng

Danh sách khuyến mãi

Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Mô tả sản phẩm
Hướng dẫn mua hàng

Cảm biến từ gắn cửa MC-38 (công tắc từ chống trộm)

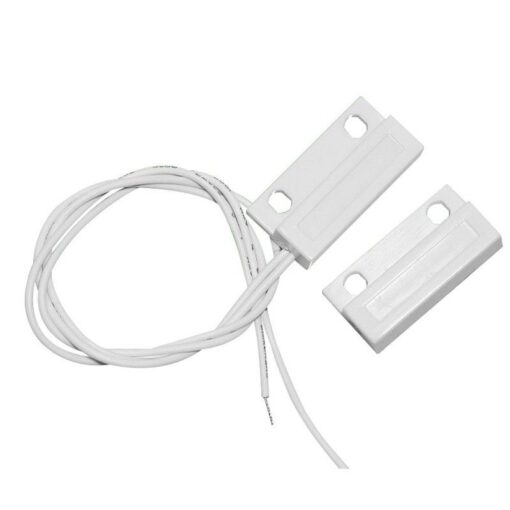

MC-38 gồm công tắc lưỡi gà (reed switch) có dây và khối nam châm, gắn lên cánh cửa và khung cửa. Khi cửa đóng, nam châm ở gần làm công tắc đóng; khi cửa mở, công tắc hở. Dùng cho hệ thống báo trộm, báo cửa tủ/cửa sổ mở, đèn tủ tự động.

Thông số kỹ thuật

Thông số	Giá trị
Kiểu tiếp điểm	Thường mở (đóng khi có nam châm)
Khoảng cách tác động	18 ± 6 mm
Điện áp tối đa qua tiếp điểm	100V DC
Dòng tối đa	300 mA
Vỏ	Nhựa ABS
Kích thước	27 × 14 × 10 mm

Kết nối

Dây	Nối với
Dây 1	Chân GPIO của vi điều khiển
Dây 2	GND

Code mẫu 1: Arduino Uno phát hiện và đếm sự kiện

Công tắc không cần nguồn: 1 dây vào D2, dây còn lại vào GND (không phân cực). Code bật điện trở kéo lên trong: cửa đóng (nam châm gần) = LOW, cửa mở = HIGH và báo động.

Module	VCC	GND	Dây công tắc
Arduino Uno	—	GND	D2

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · mc38_door_uno.ino

// Cam bien cua MC-38 - Arduino Uno, xem ket qua o Serial Monitor 9600 baud
#define SENSOR_PIN 2
#define LED_PIN LED_BUILTIN
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(9600);
  pinMode(SENSOR_PIN, INPUT_PULLUP);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Cam bien cua MC-38 - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("CUA MO!");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Cua da dong");
    }
  }
  delay(20);
}

Code mẫu 2: ESP32 phát hiện sự kiện

Module	VCC	GND	Dây công tắc
ESP32	—	GND	GPIO27

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · mc38_door_esp32.ino

// Cam bien cua MC-38 - ESP32, xem ket qua o Serial Monitor 115200 baud
#define SENSOR_PIN 27
#define LED_PIN 2
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(115200);
  pinMode(SENSOR_PIN, INPUT_PULLUP);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Cam bien cua MC-38 - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("CUA MO!");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Cua da dong");
    }
  }
  delay(20);
}

Mẹo khi sử dụng

Không nên lắp trên cửa sắt vì sắt làm yếu từ trường, khoảng cách tác động giảm.
Nối thêm còi buzzer vào chân điều khiển để làm chuông báo trộm.

Sản phẩm bao gồm

1 công tắc từ có dây
1 khối nam châm
