Cảm Biến Vật Cản Hồng Ngoại HW-488

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
22.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

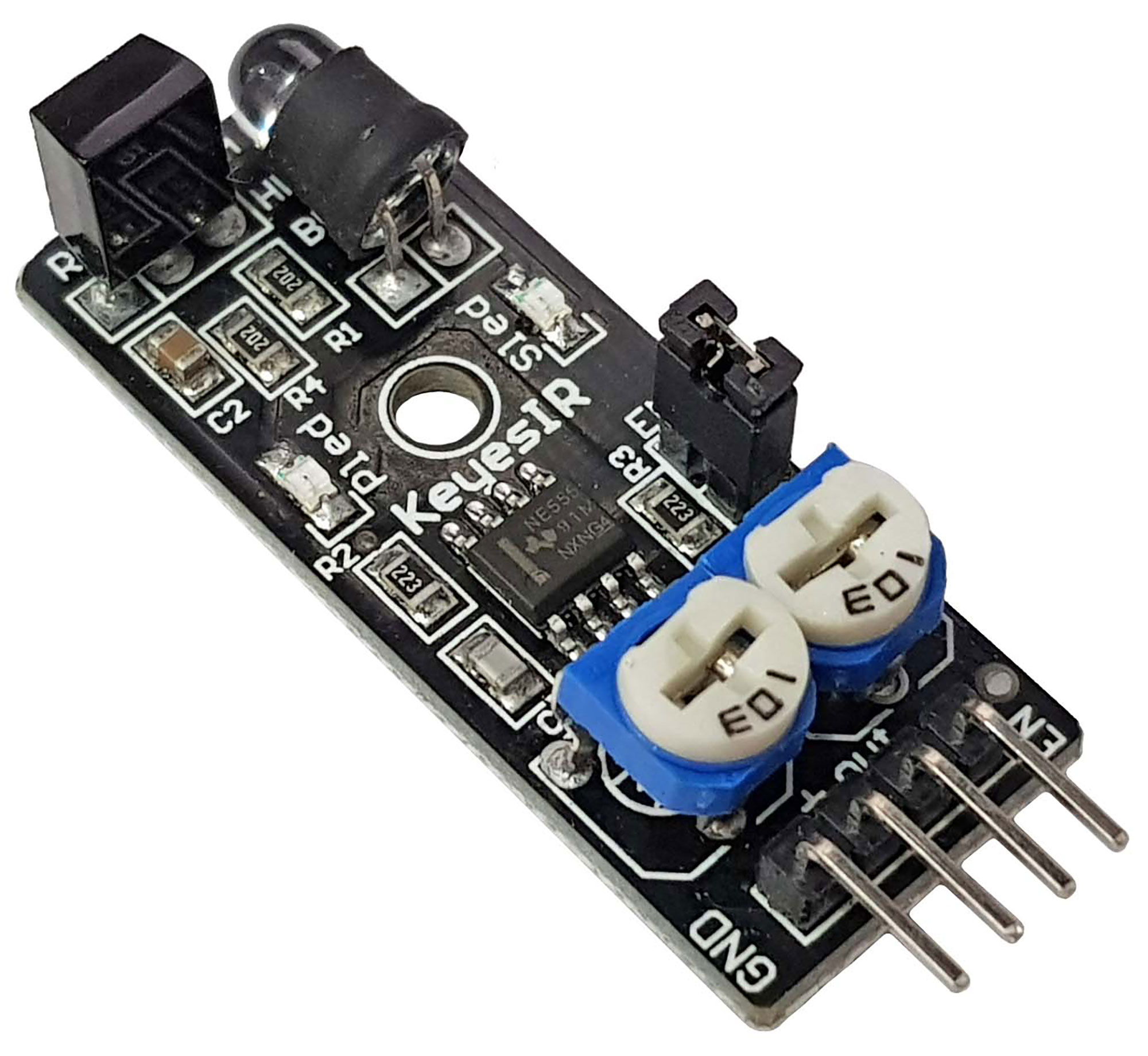

Cảm biến vật cản hồng ngoại HW-488 (chống nhiễu ánh sáng, 2 – 25cm)

HW-488 là cảm biến vật cản hồng ngoại cải tiến, phát xung tần số riêng nên chống nhiễu ánh sáng mạnh tốt hơn loại thường, nhận được cả vật thủy tinh. 2 biến trở chỉnh khoảng cách và tần số. Dùng cho robot tránh vật cản, máy rửa tay, đếm sản phẩm.

Thông số kỹ thuật

Thông sốGiá trị
Điện áp3 – 6V DC
Khoảng cách2 – 25 cm (tùy màu vật)
Ngõ raSố: LOW khi có vật cản, HIGH khi không
Kích thước / khối lượng40.6 × 16.4 mm / 3 g

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn
OUTNgõ ra số
ENBật/tắt cảm biến (để hở hoặc nối jumper)

Code mẫu 1: Arduino Uno phát hiện và đếm sự kiện

Đưa tay lại gần: Serial báo và đếm số lần có vật cản.

ModuleVCCGNDOUT
Arduino Uno5VGNDD2
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · hw488_obstacle_uno.ino
// HW-488 vat can - Arduino Uno, xem ket qua o Serial Monitor 9600 baud
#define SENSOR_PIN 2
#define LED_PIN LED_BUILTIN
#define ACTIVE LOW          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(9600);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("HW-488 vat can - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Co vat can!");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Het vat can");
    }
  }
  delay(20);
}

Code mẫu 2: ESP32 phát hiện sự kiện

ModuleVCCGNDOUT
ESP323.3VGNDGPIO27
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · hw488_obstacle_esp32.ino
// HW-488 vat can - ESP32, xem ket qua o Serial Monitor 115200 baud
#define SENSOR_PIN 27
#define LED_PIN 2
#define ACTIVE LOW          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(115200);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("HW-488 vat can - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Co vat can!");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Het vat can");
    }
  }
  delay(20);
}

Mẹo khi sử dụng

  • Biến trở gần LED chỉnh khoảng cách, biến trở còn lại chỉnh tần số phát (vặn tới khi khoảng cách xa nhất).
