Động Cơ Bước 28BYJ-48 Stepper Motor + Driver ULN2003

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
42.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

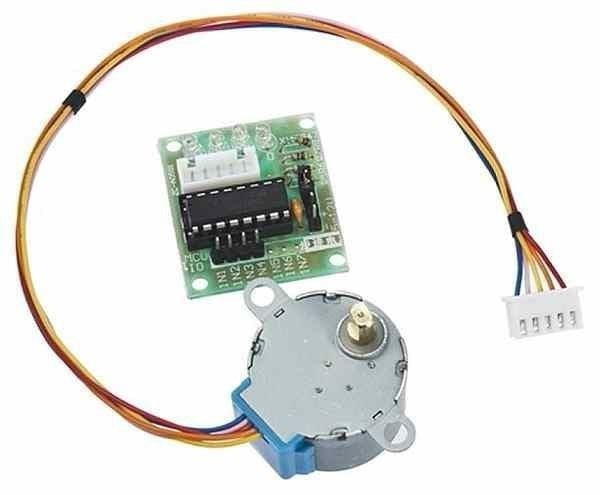

Động cơ bước 28BYJ-48 5V + mạch driver ULN2003

Bộ động cơ bước 28BYJ-48 (5V, hộp số 1:64) kèm mạch driver ULN2003 có 4 LED báo pha, điều khiển chính xác góc quay bằng 4 chân tín hiệu. Rẻ, dễ dùng, lực kéo khá nhờ hộp số: rèm cửa tự động, khóa cửa, quay camera, đồng hồ, bài học động cơ bước.

Thông số kỹ thuật

Thông sốGiá trị
Động cơ28BYJ-48 5V, 4 pha 5 dây (đơn cực)
Hộp số1:64 (≈ 4096 nửa bước / vòng)
DriverULN2003 (darlington)
Điện áp driver5 – 12V (động cơ 5V)
Ngõ vàoIN1 – IN4
Dòng ra500 mA mỗi kênh
Tốc độ tối đa~15 vòng/phút

Sơ đồ chân

ChânChức năng
IN1 – IN4Tín hiệu điều khiển 4 pha
+ / - (5 – 12V)Nguồn động cơ
Đầu cắm 5 dâyCắm động cơ 28BYJ-48

Code mẫu 1: Arduino Uno quay 1 vòng thuận / nghịch

ULN2003IN1IN2IN3IN4+ / -
Arduino UnoD8D9D10D115V / GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · stepper_28byj48_uno.ino
// Động cơ bước 28BYJ-48 + ULN2003 - Arduino Uno: quay 1 vòng thuận, 1 vòng nghịch
// Chế độ nửa bước: 4096 bước = 1 vòng trục ra (hộp số 1:64)
const uint8_t IN[4] = {8, 9, 10, 11};       // IN1, IN2, IN3, IN4
const uint8_t BUOC[8][4] = {
  {1,0,0,0}, {1,1,0,0}, {0,1,0,0}, {0,1,1,0},
  {0,0,1,0}, {0,0,1,1}, {0,0,0,1}, {1,0,0,1}
};
int viTri = 0;

void motBuoc(int chieu) {
  viTri = (viTri + chieu + 8) % 8;
  for (int i = 0; i < 4; i++) digitalWrite(IN[i], BUOC[viTri][i]);
  delayMicroseconds(1000);            // ~1ms/bước: nhanh hơn dễ mất bước
}

void setup() {
  Serial.begin(9600);
  for (int i = 0; i < 4; i++) pinMode(IN[i], OUTPUT);
  Serial.println("28BYJ-48 - MShop");
}

void loop() {
  Serial.println("1 vong thuan");
  for (int i = 0; i < 4096; i++) motBuoc(1);
  delay(500);
  Serial.println("1 vong nghich");
  for (int i = 0; i < 4096; i++) motBuoc(-1);
  for (int i = 0; i < 4; i++) digitalWrite(IN[i], LOW);   // Ngắt điện cuộn dây cho đỡ nóng
  delay(1000);
}

Code mẫu 2: ESP32 quay 1 vòng thuận / nghịch

ULN2003IN1IN2IN3IN4+ / -
ESP32GPIO13GPIO12GPIO14GPIO275V (VIN) / GND

Lưu ý: GPIO12 là chân khởi động: nếu ESP32 không khởi động khi đã nối driver, đổi IN2 sang GPIO26.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · stepper_28byj48_esp32.ino
// Động cơ bước 28BYJ-48 + ULN2003 - ESP32: quay 1 vòng thuận, 1 vòng nghịch
// Chế độ nửa bước: 4096 bước = 1 vòng trục ra (hộp số 1:64)
const uint8_t IN[4] = {13, 12, 14, 27};       // IN1, IN2, IN3, IN4
const uint8_t BUOC[8][4] = {
  {1,0,0,0}, {1,1,0,0}, {0,1,0,0}, {0,1,1,0},
  {0,0,1,0}, {0,0,1,1}, {0,0,0,1}, {1,0,0,1}
};
int viTri = 0;

void motBuoc(int chieu) {
  viTri = (viTri + chieu + 8) % 8;
  for (int i = 0; i < 4; i++) digitalWrite(IN[i], BUOC[viTri][i]);
  delayMicroseconds(1000);            // ~1ms/bước: nhanh hơn dễ mất bước
}

void setup() {
  Serial.begin(115200);
  for (int i = 0; i < 4; i++) pinMode(IN[i], OUTPUT);
  Serial.println("28BYJ-48 - MShop");
}

void loop() {
  Serial.println("1 vong thuan");
  for (int i = 0; i < 4096; i++) motBuoc(1);
  delay(500);
  Serial.println("1 vong nghich");
  for (int i = 0; i < 4096; i++) motBuoc(-1);
  for (int i = 0; i < 4; i++) digitalWrite(IN[i], LOW);   // Ngắt điện cuộn dây cho đỡ nóng
  delay(1000);
}

Mẹo khi sử dụng

  • Động cơ chỉ rung không quay: kiểm tra thứ tự IN1 – IN4, hoặc giảm tốc (tăng delay).
  • Nên dùng nguồn 5V riêng, động cơ ăn ~240 mA.
