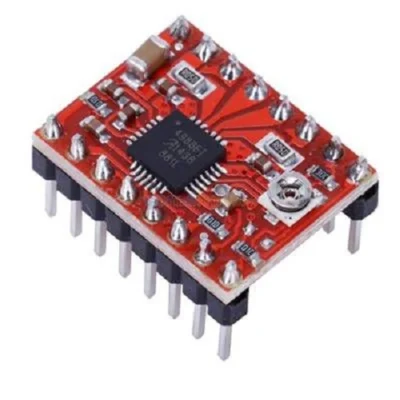

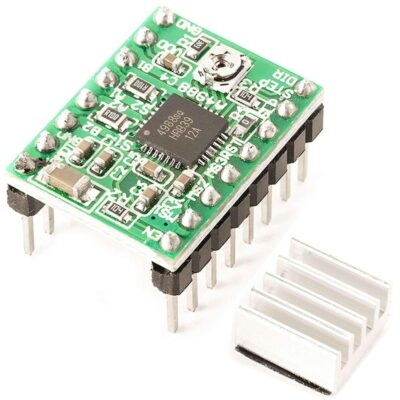

Driver A4988 điều khiển động cơ bước lưỡng cực (Nema 17...) chỉ bằng 2 chân STEP và DIR, vi bước tới 1/16, chỉnh dòng bằng biến trở, có bảo vệ quá nhiệt, quá dòng, sụt áp. Cắm vừa RAMPS 1.4, CNC Shield V3 cho máy in 3D, CNC mini, máy khắc laser.
| Thông số | Giá trị |
|---|---|
| IC | A4988 |
| Điện áp động cơ (VMOT) | 8 – 35V |
| Điện áp logic | 3 – 5.5V |
| Dòng mỗi pha | 1A (không tản nhiệt), 2A (có tản nhiệt, quạt) |
| Vi bước | 1, 1/2, 1/4, 1/8, 1/16 |
| Bảo vệ | Quá nhiệt, ngắn mạch, sụt áp |
| Chân | Chức năng |
|---|---|
| ENABLE | LOW = bật |
| MS1, MS2, MS3 | Chọn vi bước (cả 3 HIGH = 1/16) |
| RESET, SLEEP | Nối với nhau |
| STEP / DIR | Xung bước / chiều |
| VMOT / GND | Nguồn động cơ 8 – 35V |
| 2B 2A 1A 1B | 2 cuộn dây động cơ |
| VDD / GND | Nguồn logic |
Nối chân RESET với SLEEP. Đặt MS1 – MS3 theo vi bước mong muốn (code tính sẵn cho 1/16). Mắc tụ 100µF ở VMOT.
| Driver | STEP | DIR | EN | VDD / GND | VMOT / GND | 1A 1B 2A 2B |
|---|---|---|---|---|---|---|
| Arduino Uno | D3 | D4 | D8 | 5V / GND | 12V / GND (tụ 100µF) | 2 cuộn dây động cơ |
Lưu ý: Không cắm/rút động cơ khi driver đang cấp nguồn, dễ cháy IC.
Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.
| Driver | STEP | DIR | EN | VDD / GND | VMOT / GND | 1A 1B 2A 2B |
|---|---|---|---|---|---|---|
| ESP32 | GPIO26 | GPIO27 | GPIO25 | 3.3V / GND | 12V / GND (tụ 100µF) | 2 cuộn dây động cơ |
Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.
