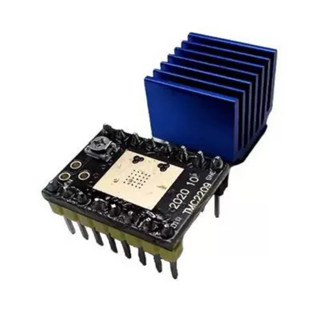

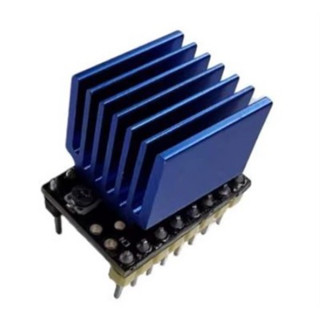

Driver Điều Khiển Động Cơ Bước TMC 2209 Máy In 3D

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
85.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Driver động cơ bước TMC2209 (siêu êm StealthChop, vi bước 1/256)

TMC2209 là driver động cơ bước chạy gần như không tiếng ồn (StealthChop2), vi bước nội suy tới 1/256, dòng 1.25A (đỉnh 2A), hỗ trợ điều khiển STEP/DIR hoặc cấu hình qua UART. Nâng cấp cho máy in 3D, CNC giúp bản in mịn, máy chạy êm.

Thông số kỹ thuật

Thông sốGiá trị
ICTMC2209
Điện áp động cơ5.5 – 28V
Điện áp logic3.3 – 5V
Dòng1.25A RMS (đỉnh 2A)
Vi bướcTới 1/256 (nội suy)
Chế độStealthChop2, SpreadCycle, StallGuard4
Giao tiếpSTEP/DIR hoặc UART

Sơ đồ chân

ChânChức năng
ENLOW = bật
MS1, MS2Chọn vi bước khi không dùng UART (để trống = 1/8)
STEP / DIRXung bước / chiều
PDN_UARTCấu hình qua UART (thư viện TMCStepper)
VM / GNDNguồn động cơ
M1A M1B M2A M2B2 cuộn dây

Code mẫu 1: Arduino Uno quay động cơ bước

Nối chân RESET với SLEEP. Đặt MS1 – MS3 theo vi bước mong muốn (code tính sẵn cho 1/16). Mắc tụ 100µF ở VMOT.

DriverSTEPDIRENVDD / GNDVMOT / GND1A 1B 2A 2B
Arduino UnoD3D4D85V / GND12 – 24V / GND (tụ 100µF)2 cuộn dây động cơ

Lưu ý: Không cắm/rút động cơ khi driver đang cấp nguồn, dễ cháy IC.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tmc2209_uno.ino
// Driver động cơ bước TMC2209: quay động cơ bước 1 vòng thuận, 1 vòng nghịch - Arduino Uno, Serial 9600 baud
#define STEP_PIN 3
#define DIR_PIN  4
#define EN_PIN   8         // Mức LOW = bật driver

const int BUOC_MOI_VONG = 200 * 8;   // Động cơ 1.8° (200 bước) x vi bước 1/16 (TMC2209 mặc định 1/8 khi để trống MS1, MS2: đổi 16 thành 8 trong code)

void quay(int soBuoc, bool chieu, int tre_us) {
  digitalWrite(DIR_PIN, chieu);
  for (int i = 0; i < soBuoc; i++) {
    digitalWrite(STEP_PIN, HIGH);
    delayMicroseconds(tre_us);
    digitalWrite(STEP_PIN, LOW);
    delayMicroseconds(tre_us);
  }
}

void setup() {
  Serial.begin(9600);
  pinMode(STEP_PIN, OUTPUT);
  pinMode(DIR_PIN, OUTPUT);
  pinMode(EN_PIN, OUTPUT);
  digitalWrite(EN_PIN, LOW);
  Serial.println("Driver động cơ bước TMC2209 - MShop");
}

void loop() {
  Serial.println("Quay thuan 1 vong");
  quay(BUOC_MOI_VONG, HIGH, 300);
  delay(500);
  Serial.println("Quay nghich 1 vong");
  quay(BUOC_MOI_VONG, LOW, 300);
  delay(500);
}

Code mẫu 2: ESP32 quay động cơ bước

DriverSTEPDIRENVDD / GNDVMOT / GND1A 1B 2A 2B
ESP32GPIO26GPIO27GPIO253.3V / GND12 – 24V / GND (tụ 100µF)2 cuộn dây động cơ
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tmc2209_esp32.ino
// Driver động cơ bước TMC2209: quay động cơ bước 1 vòng thuận, 1 vòng nghịch - ESP32, Serial 115200 baud
#define STEP_PIN 26
#define DIR_PIN  27
#define EN_PIN   25         // Mức LOW = bật driver

const int BUOC_MOI_VONG = 200 * 8;   // Động cơ 1.8° (200 bước) x vi bước 1/16 (TMC2209 mặc định 1/8 khi để trống MS1, MS2: đổi 16 thành 8 trong code)

void quay(int soBuoc, bool chieu, int tre_us) {
  digitalWrite(DIR_PIN, chieu);
  for (int i = 0; i < soBuoc; i++) {
    digitalWrite(STEP_PIN, HIGH);
    delayMicroseconds(tre_us);
    digitalWrite(STEP_PIN, LOW);
    delayMicroseconds(tre_us);
  }
}

void setup() {
  Serial.begin(115200);
  pinMode(STEP_PIN, OUTPUT);
  pinMode(DIR_PIN, OUTPUT);
  pinMode(EN_PIN, OUTPUT);
  digitalWrite(EN_PIN, LOW);
  Serial.println("Driver động cơ bước TMC2209 - MShop");
}

void loop() {
  Serial.println("Quay thuan 1 vong");
  quay(BUOC_MOI_VONG, HIGH, 300);
  delay(500);
  Serial.println("Quay nghich 1 vong");
  quay(BUOC_MOI_VONG, LOW, 300);
  delay(500);
}

Mẹo khi sử dụng

  • Code dùng chế độ STEP/DIR độc lập; muốn chỉnh dòng bằng phần mềm, dùng UART với thư viện TMCStepper.
  • Chỉnh dòng bằng biến trở: Vref ≈ Dòng RMS × 1.41 (vd 0.8A → ~1.1V).
