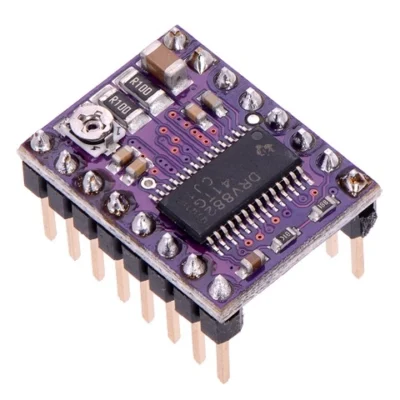

Driver DRV8825 stepper motor

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
35.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Driver động cơ bước DRV8825 (2.5A, vi bước 1/32)

DRV8825 thay thế trực tiếp A4988 (cùng sơ đồ chân) nhưng chịu dòng lớn hơn tới 2.5A, vi bước tới 1/32, điện áp tới 45V, mạch in 4 lớp tản nhiệt tốt. Dùng cho máy in 3D, CNC mini với RAMPS 1.4 hoặc CNC Shield V3.

Thông số kỹ thuật

Thông sốGiá trị
ICDRV8825
Điện áp động cơ8.2 – 45V
Dòng tối đa2.5A mỗi pha (có tản nhiệt, quạt)
Vi bước1, 1/2, 1/4, 1/8, 1/16, 1/32
Điện áp logic2.5 – 5.25V
Mạch in4 lớp

Sơ đồ chân

ChânChức năng
ENABLELOW = bật
M0, M1, M2Chọn vi bước (M2 HIGH = 1/32)
RESET, SLEEPNối lên logic (HIGH)
STEP / DIRXung bước / chiều
VMOT / GNDNguồn động cơ
B2 B1 A1 A22 cuộn dây
FAULTBáo lỗi (để trống)

Code mẫu 1: Arduino Uno quay động cơ bước

Nối chân RESET với SLEEP. Đặt MS1 – MS3 theo vi bước mong muốn (code tính sẵn cho 1/16). Mắc tụ 100µF ở VMOT.

DriverSTEPDIRENVDD / GNDVMOT / GND1A 1B 2A 2B
Arduino UnoD3D4D85V / GND12 – 24V / GND (tụ 100µF)2 cuộn dây động cơ

Lưu ý: Không cắm/rút động cơ khi driver đang cấp nguồn, dễ cháy IC.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · drv8825_uno.ino
// Driver động cơ bước DRV8825: quay động cơ bước 1 vòng thuận, 1 vòng nghịch - Arduino Uno, Serial 9600 baud
#define STEP_PIN 3
#define DIR_PIN  4
#define EN_PIN   8         // Mức LOW = bật driver

const int BUOC_MOI_VONG = 200 * 16;   // Động cơ 1.8° (200 bước) x vi bước 1/16 (DRV8825 hỗ trợ tới 1/32)

void quay(int soBuoc, bool chieu, int tre_us) {
  digitalWrite(DIR_PIN, chieu);
  for (int i = 0; i < soBuoc; i++) {
    digitalWrite(STEP_PIN, HIGH);
    delayMicroseconds(tre_us);
    digitalWrite(STEP_PIN, LOW);
    delayMicroseconds(tre_us);
  }
}

void setup() {
  Serial.begin(9600);
  pinMode(STEP_PIN, OUTPUT);
  pinMode(DIR_PIN, OUTPUT);
  pinMode(EN_PIN, OUTPUT);
  digitalWrite(EN_PIN, LOW);
  Serial.println("Driver động cơ bước DRV8825 - MShop");
}

void loop() {
  Serial.println("Quay thuan 1 vong");
  quay(BUOC_MOI_VONG, HIGH, 300);
  delay(500);
  Serial.println("Quay nghich 1 vong");
  quay(BUOC_MOI_VONG, LOW, 300);
  delay(500);
}

Code mẫu 2: ESP32 quay động cơ bước

DriverSTEPDIRENVDD / GNDVMOT / GND1A 1B 2A 2B
ESP32GPIO26GPIO27GPIO253.3V / GND12 – 24V / GND (tụ 100µF)2 cuộn dây động cơ
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · drv8825_esp32.ino
// Driver động cơ bước DRV8825: quay động cơ bước 1 vòng thuận, 1 vòng nghịch - ESP32, Serial 115200 baud
#define STEP_PIN 26
#define DIR_PIN  27
#define EN_PIN   25         // Mức LOW = bật driver

const int BUOC_MOI_VONG = 200 * 16;   // Động cơ 1.8° (200 bước) x vi bước 1/16 (DRV8825 hỗ trợ tới 1/32)

void quay(int soBuoc, bool chieu, int tre_us) {
  digitalWrite(DIR_PIN, chieu);
  for (int i = 0; i < soBuoc; i++) {
    digitalWrite(STEP_PIN, HIGH);
    delayMicroseconds(tre_us);
    digitalWrite(STEP_PIN, LOW);
    delayMicroseconds(tre_us);
  }
}

void setup() {
  Serial.begin(115200);
  pinMode(STEP_PIN, OUTPUT);
  pinMode(DIR_PIN, OUTPUT);
  pinMode(EN_PIN, OUTPUT);
  digitalWrite(EN_PIN, LOW);
  Serial.println("Driver động cơ bước DRV8825 - MShop");
}

void loop() {
  Serial.println("Quay thuan 1 vong");
  quay(BUOC_MOI_VONG, HIGH, 300);
  delay(500);
  Serial.println("Quay nghich 1 vong");
  quay(BUOC_MOI_VONG, LOW, 300);
  delay(500);
}

Mẹo khi sử dụng

  • Chỉnh dòng: Vref = Dòng / 2 (vd 1.2A → 0.6V).
  • Chiều cắm DRV8825 ngược với A4988 trên một số board: biến trở nằm phía ngược lại, xem kỹ chân EN.
