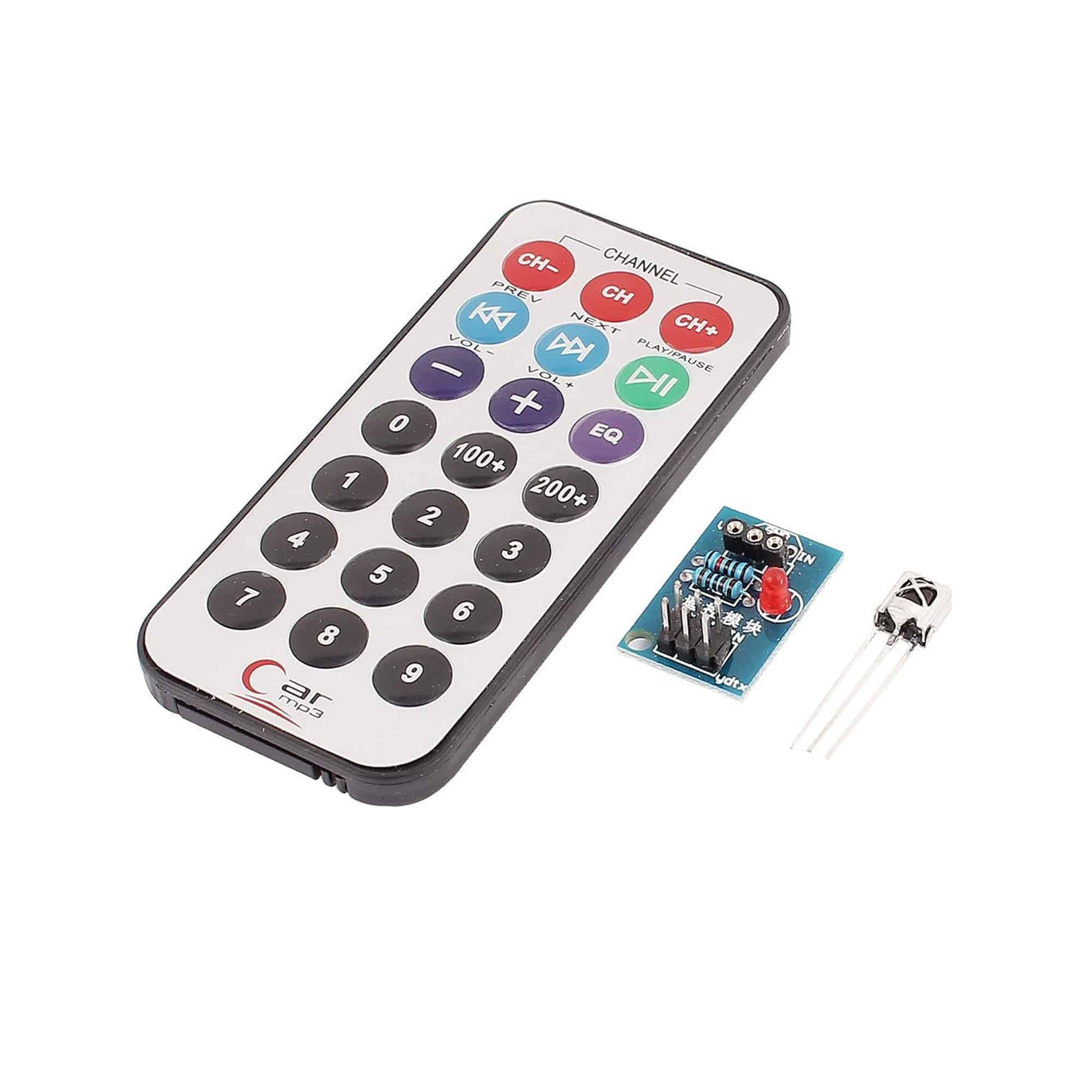

Bộ điều khiển hồng ngoại HX1838 (remote 21 nút + mạch thu, tầm 8m)

Bộ gồm remote hồng ngoại 21 nút mỏng và mạch thu HX1838 38kHz, dùng để điều khiển từ xa đèn, quạt, xe robot, máy nghe nhạc tự làm. Mạch thu chạy 3.3 – 5V, ngõ ra số nối thẳng vi điều khiển.

Thông số kỹ thuật

Thông sốGiá trị
Tầm điều khiển5 – 8 m
Tần số sóng mang38 kHz (giao thức NEC)
Remote21 nút, 23 × 46 mm (kiểu MP3), pin CR2025
Mạch thuHX1838, 3.3 – 5V, ngõ ra số
Độ bền nút~2 triệu lần nhấn

Sơ đồ chân

ChânChức năng
VCCNguồn 3.3 – 5V
GNDMass
S / OUTTín hiệu số

Cài đặt thư viện / phần mềm

Cài thư viện IRremote (bản 4.x).

Code mẫu 1: Arduino Uno đọc mã nút remote

ModuleSVCCGND
Arduino UnoD25VGND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ir_receiver_uno.ino
// Thu tín hiệu remote hồng ngoại 38kHz - Arduino Uno, Serial Monitor 9600 baud
// Bấm nút trên remote TV/quạt/máy lạnh: in ra giao thức và mã nút. Thư viện: IRremote (4.x)
#include <IRremote.hpp>

#define IR_PIN 2

void setup() {
  Serial.begin(9600);
  IrReceiver.begin(IR_PIN, ENABLE_LED_FEEDBACK);   // LED trên board nháy khi nhận
  Serial.println("Thu hong ngoai - MShop: bam nut tren remote...");
}

void loop() {
  if (IrReceiver.decode()) {
    if (IrReceiver.decodedIRData.flags & IRDATA_FLAGS_IS_REPEAT) {
      Serial.println("(giu nut)");
    } else {
      IrReceiver.printIRResultShort(&Serial);         // Giao thức, địa chỉ, mã lệnh
      Serial.print("Ma nut: 0x");
      Serial.println(IrReceiver.decodedIRData.command, HEX);
    }
    IrReceiver.resume();
  }
}

Code mẫu 2: ESP32 đọc mã nút remote

ModuleSVCCGND
ESP32GPIO153.3VGND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ir_receiver_esp32.ino
// Thu tín hiệu remote hồng ngoại 38kHz - ESP32, Serial Monitor 115200 baud
// Bấm nút trên remote TV/quạt/máy lạnh: in ra giao thức và mã nút. Thư viện: IRremote (4.x)
#include <IRremote.hpp>

#define IR_PIN 15

void setup() {
  Serial.begin(115200);
  IrReceiver.begin(IR_PIN, ENABLE_LED_FEEDBACK);   // LED trên board nháy khi nhận
  Serial.println("Thu hong ngoai - MShop: bam nut tren remote...");
}

void loop() {
  if (IrReceiver.decode()) {
    if (IrReceiver.decodedIRData.flags & IRDATA_FLAGS_IS_REPEAT) {
      Serial.println("(giu nut)");
    } else {
      IrReceiver.printIRResultShort(&Serial);         // Giao thức, địa chỉ, mã lệnh
      Serial.print("Ma nut: 0x");
      Serial.println(IrReceiver.decodedIRData.command, HEX);
    }
    IrReceiver.resume();
  }
}

Mẹo khi sử dụng

  • Ghi lại mã từng nút in ra Serial rồi gán chức năng trong code.
  • Tháo miếng nhựa cách điện ở pin remote trước khi dùng.

Sản phẩm bao gồm

  • 1 remote 21 nút
  • 1 mạch thu HX1838
