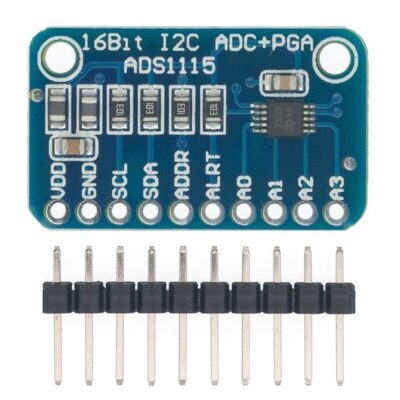

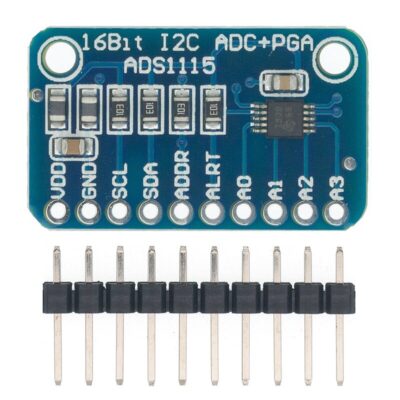

Mạch Chuyển Đổi 16-Bit ADC 4 Channel ADS1115

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
65.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Mạch chuyển đổi ADC 16-bit 4 kênh ADS1115 (I2C)

Module ADS1115 thêm 4 kênh ADC 16-bit độ chính xác cao qua I2C, có bộ khuếch đại lập trình được (PGA) đo được tín hiệu rất nhỏ, đo vi sai. Dùng đọc cảm biến analog cần chính xác (loadcell qua khuếch đại, pH, áp suất, dòng), thêm ADC cho Raspberry Pi (không có ADC).

Thông số kỹ thuật

Thông sốGiá trị
ICADS1115
Độ phân giải16-bit
Kênh4 đơn hoặc 2 vi sai
Dải đo (PGA)±0.256V – ±6.144V
Tốc độ8 – 860 mẫu/giây
Điện áp2 – 5.5V
Giao tiếpI2C, địa chỉ 0x48 – 0x4B (chân ADDR)

Sơ đồ chân

ChânChức năng
VDD / GNDNguồn
SCL / SDAI2C
ADDRChọn địa chỉ (GND = 0x48)
ALRTBáo ngưỡng / sẵn sàng
A0 – A34 ngõ vào analog

Cài đặt thư viện / phần mềm

Cài thư viện Adafruit ADS1X15.

Code mẫu 1: Arduino Uno đọc 4 kênh 16-bit

ADS1115VDDGNDSCLSDAADDR
Arduino Uno5VGNDA5A4GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ads1115_adc_uno.ino
// ADS1115 đọc 4 kênh analog 16-bit - Arduino Uno, Serial 9600 baud. Thư viện: Adafruit ADS1X15
#include <Wire.h>
#include <Adafruit_ADS1X15.h>

Adafruit_ADS1115 ads;

void setup() {
  Serial.begin(9600);
  Wire.begin();
  if (!ads.begin(0x48)) {
    Serial.println("Khong tim thay ADS1115!");
    while (1) delay(1000);
  }
  ads.setGain(GAIN_ONE);              // Dải ±4.096V (1 bit = 0.125 mV)
  Serial.println("ADS1115 - MShop");
}

void loop() {
  for (int k = 0; k < 4; k++) {
    int16_t raw = ads.readADC_SingleEnded(k);
    Serial.print("A"); Serial.print(k); Serial.print(": ");
    Serial.print(ads.computeVolts(raw), 4);
    Serial.print(" V   ");
  }
  Serial.println();
  delay(500);
}

Code mẫu 2: ESP32 đọc 4 kênh 16-bit

ADS1115VDDGNDSCLSDAADDR
ESP323.3VGNDGPIO22GPIO21GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ads1115_adc_esp32.ino
// ADS1115 đọc 4 kênh analog 16-bit - ESP32, Serial 115200 baud. Thư viện: Adafruit ADS1X15
#include <Wire.h>
#include <Adafruit_ADS1X15.h>

Adafruit_ADS1115 ads;

void setup() {
  Serial.begin(115200);
  Wire.begin(21, 22);
  if (!ads.begin(0x48)) {
    Serial.println("Khong tim thay ADS1115!");
    while (1) delay(1000);
  }
  ads.setGain(GAIN_ONE);              // Dải ±4.096V (1 bit = 0.125 mV)
  Serial.println("ADS1115 - MShop");
}

void loop() {
  for (int k = 0; k < 4; k++) {
    int16_t raw = ads.readADC_SingleEnded(k);
    Serial.print("A"); Serial.print(k); Serial.print(": ");
    Serial.print(ads.computeVolts(raw), 4);
    Serial.print(" V   ");
  }
  Serial.println();
  delay(500);
}

Mẹo khi sử dụng

  • Điện áp vào các chân A0 – A3 không vượt quá VDD + 0.3V dù chọn dải đo lớn.
  • Nối chung GND giữa nguồn tín hiệu và module.
