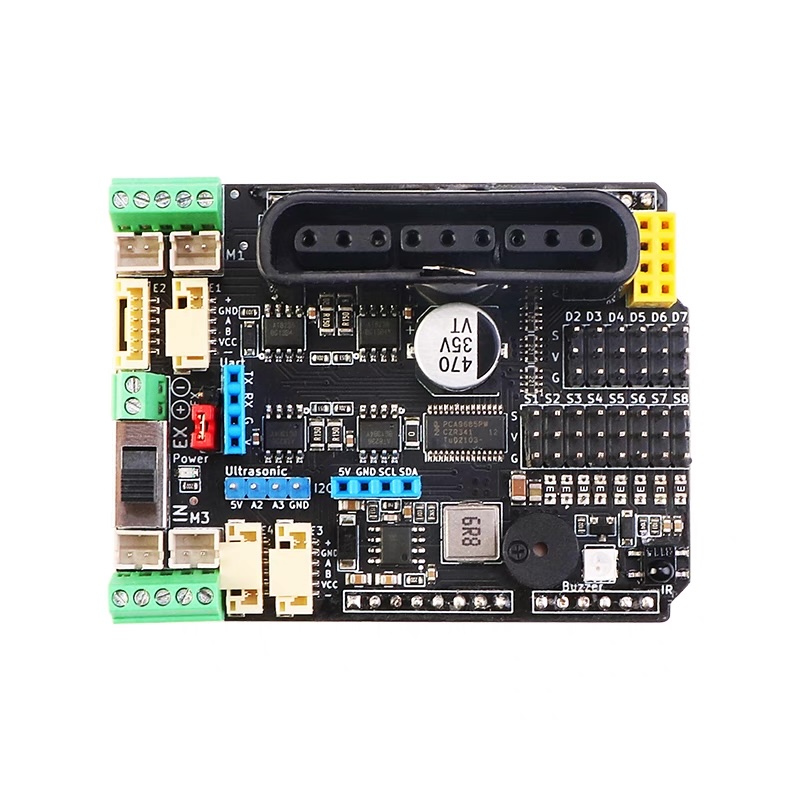

Mạch điều khiển đa năng MotorDriverBoard V5.2 (4 động cơ DC, 8 servo, 2 động cơ bước)

Shield MotorDriverBoard V5.2 cho Arduino Uno/Mega điều khiển cùng lúc 4 động cơ DC (3A), 8 servo (có cầu chì tự phục hồi), 2 động cơ bước 4 dây và 4 động cơ có encoder. Tích hợp còi, LED RGB, cổng I2C, PS2X, UART (Bluetooth/WiFi), NRF24L01, siêu âm. Lập trình bằng Arduino IDE, Mixly, Mind+, mBlock5 — phù hợp xe robot đa năng, robot mecanum, cánh tay robot.

Thông số kỹ thuật

Thông sốGiá trị
Động cơ DC4 kênh, dòng tối đa 3A
Servo8 kênh, nguồn servo chuyển được sang nguồn ngoài
Động cơ bước2 kênh (4 dây)
Động cơ encoder4 kênh
Trên boardCòi thụ động (A0), LED RGB (A1)
CổngI2C, PS2X, UART (Bluetooth/WiFi), NRF24L01, siêu âm
Phần mềmArduino IDE, Mixly, Mind+, mBlock5, MagicBlock

Cài đặt thư viện / phần mềm

Thư viện, code mẫu và datasheet của nhà sản xuất: liên hệ MShop để được gửi (bộ thư viện điều khiển động cơ/servo của board). Code thử dưới đây chỉ cần thư viện Adafruit NeoPixel.

Code mẫu: Thử còi và LED RGB trên board

Cắm board lên Arduino Uno: còi kêu 4 nốt, LED RGB đổi đỏ – xanh lá – xanh dương. Dùng để kiểm tra board nhanh.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · motordriverboard_v52_test_uno.ino
// MotorDriverBoard V5.2: thử còi thụ động (A0) và LED RGB (A1) trên board - cắm lên Arduino Uno
// Thư viện: Adafruit NeoPixel
#include <Adafruit_NeoPixel.h>

#define BUZZER_PIN A0
#define RGB_PIN A1

Adafruit_NeoPixel rgb(1, RGB_PIN, NEO_GRB + NEO_KHZ800);

void setup() {
  Serial.begin(9600);
  rgb.begin();
  rgb.setBrightness(60);
  Serial.println("MotorDriverBoard V5.2 - MShop");
  int not_[] = {262, 330, 392, 523};          // Đô Mi Sol Đô
  for (int f : not_) { tone(BUZZER_PIN, f, 150); delay(200); }
}

void loop() {
  const uint32_t mau[] = {rgb.Color(255, 0, 0), rgb.Color(0, 255, 0), rgb.Color(0, 0, 255)};
  for (uint32_t m : mau) {
    rgb.setPixelColor(0, m);
    rgb.show();
    delay(500);
  }
}

Mẹo khi sử dụng

  • Cấp nguồn pin 7 – 12V vào cổng nguồn của board khi chạy động cơ, không chạy động cơ bằng nguồn USB.
  • Servo lớn (MG996) nên chuyển nguồn servo sang nguồn ngoài theo jumper trên board.
