Mạch điều khiển động cơ BLDC 40V200W Có HALL

Loại: Đang cập nhật

Thương hiệu: Đang cập nhật

Tình trạng: Còn hàng

Mã sản phẩm: Đang cập nhật

Cam kết bán hàng

Hàng được kiểm tra trước khi bán
Giá cả hợp lý
Vận chuyển nhanh chóng

Danh sách khuyến mãi

Miễn phí giao hàng cho đơn từ 300k thanh toán trước.

Mô tả sản phẩm
Hướng dẫn mua hàng

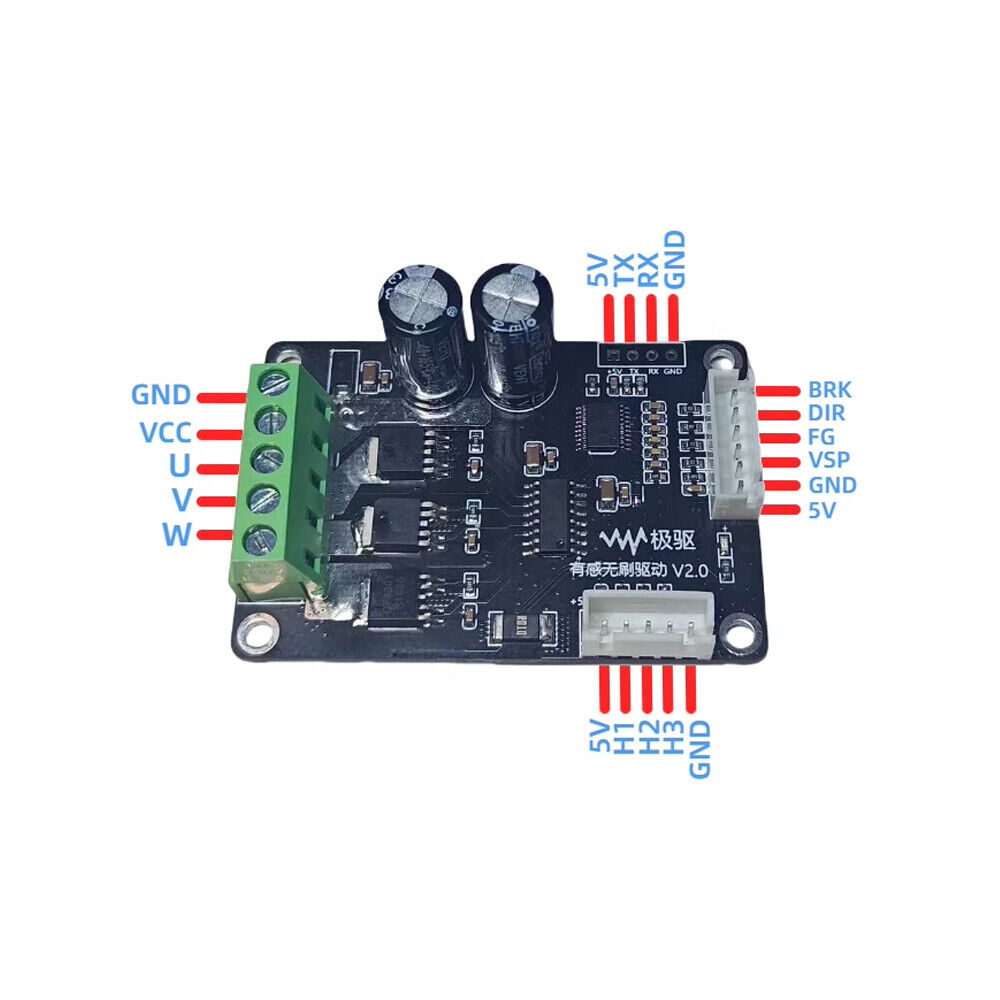

Giải Thích Chi Tiết:

5V: Cổng này có thể được sử dụng để cấp nguồn cho các thiết bị ngoại vi nhỏ, nhưng cần lưu ý giới hạn dòng điện 100mA.
GND: Đây là điểm nối đất chung cho mạch điện.
VSP: Cổng này cho phép điều khiển tốc độ động cơ bằng hai phương pháp:
- PWM: Phương pháp này điều chỉnh tốc độ bằng cách thay đổi độ rộng của xung điện áp.
- Điện áp 0-5V: Phương pháp này điều chỉnh tốc độ bằng cách thay đổi điện áp đầu vào.
FG: Cổng này cung cấp tín hiệu phản hồi về tốc độ động cơ. Tín hiệu này có thể được sử dụng để giám sát hoặc điều khiển tốc độ động cơ.
DIR: Cổng này điều khiển hướng quay của động cơ.
BRK: Cổng này được sử dụng để dừng động cơ nhanh chóng. Tuy nhiên, cần lưu ý rằng phanh động cơ ở tốc độ cao có thể gây hư hỏng.

Cổng UART

5V: Cổng này cung cấp nguồn điện 5V cho các thiết bị ngoại vi nhỏ. Tuy nhiên, cần lưu ý giới hạn dòng điện 100mA để tránh quá tải.
TX Chân (TX Pin): Chân này dùng để truyền dữ liệu nối tiếp từ bảng mạch điều khiển đến các thiết bị khác. Nó cũng được sử dụng cho mục đích gỡ lỗi (debug), giúp kiểm tra và khắc phục sự cố trong quá trình phát triển.
RX Chân (RX Pin): Chân này dùng để nhận dữ liệu nối tiếp từ các thiết bị khác vào bảng mạch điều khiển. Tương tự như TX, nó cũng được sử dụng cho mục đích gỡ lỗi.
GND: Chân này là điểm nối đất, cung cấp điện áp tham chiếu 0V cho mạch điện.
Tốc độ Baud (Baud Rate): Tốc độ baud là tốc độ truyền dữ liệu nối tiếp. Trong trường hợp này, tốc độ baud mặc định là 38400 bit/giây (bps) và không thể thay đổi. Điều này có nghĩa là thiết bị giao tiếp với bảng mạch điều khiển phải sử dụng cùng tốc độ baud để đảm bảo truyền dữ liệu thành công.

Giao tiếp cảm biến HALL:

5V: Cổng này cung cấp nguồn điện 5V cho các cảm biến Hall. Cần lưu ý giới hạn dòng điện 100mA để tránh quá tải.
HU, HV, HW: Đây là các cổng tín hiệu đầu ra từ cảm biến Hall. Cảm biến Hall được sử dụng để xác định vị trí của rotor trong động cơ BLDC (không chổi than). Các tín hiệu này được sử dụng bởi bộ điều khiển động cơ để điều khiển chính xác động cơ.
GND: Đây là điểm nối đất, cung cấp điện áp tham chiếu 0V cho mạch điện.
