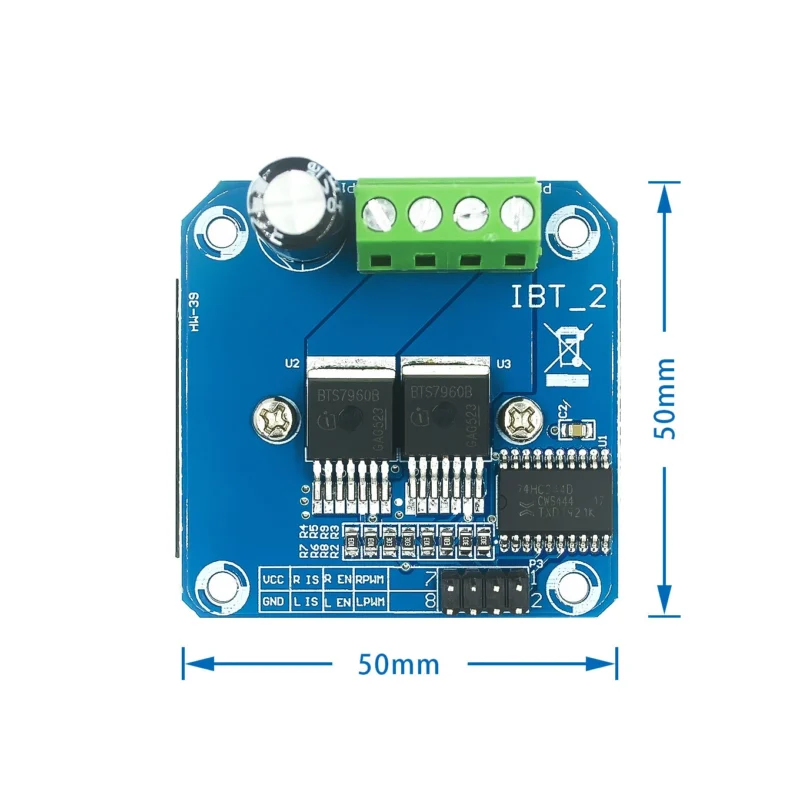

Mạch điều khiển động cơ DC công suất lớn BTS7960 43A

Module BTS7960 điều khiển 1 động cơ DC công suất lớn (dòng tới 43A tải trở / 15A tải cảm), đảo chiều và chỉnh tốc độ PWM tới 25kHz, có IC đệm 74HC244 bảo vệ vi điều khiển, tự ngắt khi sụt áp và quá nhiệt. Dùng cho xe điện mini, robot tải nặng, động cơ 775, máy bơm, tời.

Thông số kỹ thuật

Thông sốGiá trị
IC2 × BTS7960B (nửa cầu H)
Nguồn động cơ6 – 27V
Dòng43A (tải trở) / 15A (tải cảm)
Mức logic3.3 – 5V
Tần số PWMTới 25 kHz
Bảo vệSụt áp < 5.5V, quá nhiệt, quá dòng

Sơ đồ chân

ChânChức năng
RPWM / LPWMPWM quay thuận / nghịch
R_EN / L_ENBật nửa cầu phải / trái (HIGH)
R_IS / L_ISNgõ ra báo dòng (không bắt buộc)
VCC / GNDNguồn logic 5V
B+ / B- (domino)Nguồn động cơ
M+ / M- (domino)Động cơ

Code mẫu 1: Arduino Uno tăng tốc, đảo chiều động cơ

BTS7960RPWMLPWMR_ENL_ENVCC / GND
Arduino UnoD5D6D7D85V / GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · bts7960_uno.ino
// BTS7960 43A điều khiển 1 động cơ DC công suất lớn - Arduino Uno
#define RPWM 5     // PWM quay thuận
#define LPWM 6     // PWM quay nghịch
#define R_EN 7
#define L_EN 8

void chay(int v) {                         // -255..255
  analogWrite(RPWM, v > 0 ? v : 0);
  analogWrite(LPWM, v < 0 ? -v : 0);
}

void setup() {
  Serial.begin(9600);
  pinMode(RPWM, OUTPUT); pinMode(LPWM, OUTPUT);
  pinMode(R_EN, OUTPUT); pinMode(L_EN, OUTPUT);
  digitalWrite(R_EN, HIGH);
  digitalWrite(L_EN, HIGH);
  Serial.println("BTS7960 - MShop");
}

void loop() {
  Serial.println("Tang toc quay thuan");
  for (int v = 0; v <= 255; v += 5) { chay(v); delay(30); }
  delay(1500);
  for (int v = 255; v >= 0; v -= 5) { chay(v); delay(30); }
  Serial.println("Tang toc quay nghich");
  for (int v = 0; v >= -255; v -= 5) { chay(v); delay(30); }
  delay(1500);
  for (int v = -255; v <= 0; v += 5) { chay(v); delay(30); }
  delay(1000);
}

Code mẫu 2: ESP32 tăng tốc, đảo chiều động cơ

BTS7960RPWMLPWMR_ENL_ENVCC / GND
ESP32GPIO25GPIO26GPIO27GPIO145V (VIN) / GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · bts7960_esp32.ino
// BTS7960 43A điều khiển 1 động cơ DC công suất lớn - ESP32
#define RPWM 25     // PWM quay thuận
#define LPWM 26     // PWM quay nghịch
#define R_EN 27
#define L_EN 14

void chay(int v) {                         // -255..255
  analogWrite(RPWM, v > 0 ? v : 0);
  analogWrite(LPWM, v < 0 ? -v : 0);
}

void setup() {
  Serial.begin(115200);
  pinMode(RPWM, OUTPUT); pinMode(LPWM, OUTPUT);
  pinMode(R_EN, OUTPUT); pinMode(L_EN, OUTPUT);
  digitalWrite(R_EN, HIGH);
  digitalWrite(L_EN, HIGH);
  Serial.println("BTS7960 - MShop");
}

void loop() {
  Serial.println("Tang toc quay thuan");
  for (int v = 0; v <= 255; v += 5) { chay(v); delay(30); }
  delay(1500);
  for (int v = 255; v >= 0; v -= 5) { chay(v); delay(30); }
  Serial.println("Tang toc quay nghich");
  for (int v = 0; v >= -255; v -= 5) { chay(v); delay(30); }
  delay(1500);
  for (int v = -255; v <= 0; v += 5) { chay(v); delay(30); }
  delay(1000);
}

Mẹo khi sử dụng

  • Không cấp PWM đồng thời vào RPWM và LPWM (ngắn mạch qua cầu H).
  • Dòng trên 10A liên tục: gắn quạt tản nhiệt và dùng dây ≥ 1.5mm².
