Mạch điều khiển máy in 3D RAMPS 1.4

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
80.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

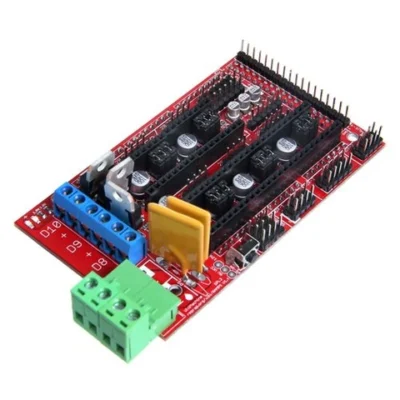

Mạch điều khiển máy in 3D RAMPS 1.4 (shield cho Arduino Mega 2560)

RAMPS 1.4 là board mở rộng cắm lên Arduino Mega 2560 để điều khiển máy in 3D RepRap chạy firmware Marlin: 5 khay driver (X, Y, Z, E0, E1), 3 mạch MOSFET công suất cho đầu nóng, quạt, bàn nhiệt (cầu chì 11A), cổng nhiệt điện trở, endstop, màn hình LCD, servo. Cũng dùng cho robot 3 trục tịnh tiến.

Thông số kỹ thuật

Thông sốGiá trị
Tương thíchArduino Mega 2560, firmware Marlin
Khay driver5 (A4988 / DRV8825 / TMC2208/2209)
MOSFET công suấtD8 (bàn nhiệt), D9 (quạt/đầu 2), D10 (đầu nóng)
Cầu chì11A (bàn nhiệt), 5A (phần còn lại)
Cảm biến nhiệt3 cổng thermistor (T0, T1, T2)
Endstop6 cổng (min/max X, Y, Z)
Nguồn12V (hoặc 24V khi thay linh kiện phù hợp)

Chân theo Marlin

ChânChức năng
X STEP/DIR/EN54 / 55 / 38
Y STEP/DIR/EN60 / 61 / 56
Z STEP/DIR/EN46 / 48 / 62
E0 STEP/DIR/EN26 / 28 / 24
E1 STEP/DIR/EN36 / 34 / 30
Đầu nóng / Quạt / Bàn nhiệtD10 / D9 / D8
Thermistor T0 / T1 / T2A13 / A14 / A15

Code mẫu: Thử 5 khay driver (Mega 2560)

Cắm RAMPS + driver lên Mega, nối động cơ vào từng khay, cấp 12V. Mỗi trục quay thuận rồi nghịch.

Xem code mẫu · ramps14_test_mega.ino
// RAMPS 1.4 + Arduino Mega 2560: thử lần lượt 5 khay driver (X, Y, Z, E0, E1)
// Chân theo Marlin. Serial 115200 baud
struct Truc { const char* ten; uint8_t step, dir, en; };
Truc T[5] = {
  {"X", 54, 55, 38}, {"Y", 60, 61, 56}, {"Z", 46, 48, 62}, {"E0", 26, 28, 24}, {"E1", 36, 34, 30}
};

void setup() {
  Serial.begin(115200);
  for (auto& t : T) {
    pinMode(t.step, OUTPUT); pinMode(t.dir, OUTPUT); pinMode(t.en, OUTPUT);
    digitalWrite(t.en, LOW);           // LOW = bật driver
  }
  pinMode(13, OUTPUT);
  Serial.println("RAMPS 1.4 - MShop");
}

void loop() {
  for (auto& t : T) {
    Serial.print("Truc "); Serial.println(t.ten);
    for (int chieu = 0; chieu < 2; chieu++) {
      digitalWrite(t.dir, chieu);
      for (int i = 0; i < 1600; i++) {
        digitalWrite(t.step, HIGH); delayMicroseconds(300);
        digitalWrite(t.step, LOW);  delayMicroseconds(300);
      }
    }
    digitalWrite(13, !digitalRead(13));
  }
}

Mẹo khi sử dụng

  • Chạy máy in: nạp Marlin với MOTHERBOARD BOARD_RAMPS_14_EFB trong Configuration.h.
  • Kiểm tra kỹ cực nguồn 12V trước khi cấp; cắm ngược sẽ cháy MOSFET và Mega.

Bước 1: Truy cập website và lựa chọn sản phẩm cần mua

Bước 2: Click và sản phẩm muốn mua, màn hình hiển thị ra pop up với các lựa chọn sau

Nếu bạn muốn tiếp tục mua hàng: Bấm vào phần tiếp tục mua hàng để lựa chọn thêm sản phẩm vào giỏ hàng

Nếu bạn muốn xem giỏ hàng để cập nhật sản phẩm: Bấm vào xem giỏ hàng

Nếu bạn muốn đặt hàng và thanh toán cho sản phẩm này vui lòng bấm vào: Đặt hàng và thanh toán

Bước 3: Lựa chọn thông tin tài khoản thanh toán

Nếu bạn đã có tài khoản vui lòng nhập thông tin tên đăng nhập là email và mật khẩu vào mục đã có tài khoản trên hệ thống

Nếu bạn chưa có tài khoản và muốn đăng ký tài khoản vui lòng điền các thông tin cá nhân để tiếp tục đăng ký tài khoản. Khi có tài khoản bạn sẽ dễ dàng theo dõi được đơn hàng của mình

Nếu bạn muốn mua hàng mà không cần tài khoản vui lòng nhấp chuột vào mục đặt hàng không cần tài khoản

Bước 4: Điền các thông tin của bạn để nhận đơn hàng, lựa chọn hình thức thanh toán và vận chuyển cho đơn hàng của mình

Bước 5: Xem lại thông tin đặt hàng, điền chú thích và gửi đơn hàng

Sau khi nhận được đơn hàng bạn gửi chúng tôi sẽ liên hệ bằng cách gọi điện lại để xác nhận lại đơn hàng và địa chỉ của bạn.

Trân trọng cảm ơn.
