Mạch driver động cơ bước TB6600 4A 42V

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
120.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

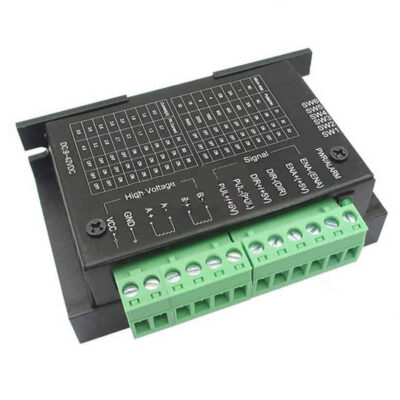

Driver động cơ bước TB6600 4A 42V (cách ly quang)

Driver TB6600 điều khiển động cơ bước 2 pha Nema 17/23/34 (42/57/86) dòng tới 4A, nguồn 9 – 42V, ngõ vào cách ly quang chống nhiễu, chỉnh dòng và vi bước bằng DIP switch, có bảo vệ quá dòng/quá áp. Dùng cho máy CNC, laser, máy tự động, băng tải.

Thông số kỹ thuật

Thông sốGiá trị
ICTB6600HG
Nguồn9 – 42V DC
Dòng0.5 – 4A (DIP switch)
Vi bước1, 1/2, 1/4, 1/8, 1/16, 1/32
Ngõ vàoPUL, DIR, ENA cách ly quang, mức 5V
Kích thước / khối lượng96 × 71 × 37 mm / 200 g

Sơ đồ chân

ChânChức năng
DC+ / DC-Nguồn 9 – 42V
A+ A- / B+ B-2 cuộn dây động cơ
PUL+ / PUL-Xung bước
DIR+ / DIR-Chiều quay
ENA+ / ENA-Bật/tắt driver (để trống = bật)

Code mẫu 1: Arduino Uno chạy động cơ bước

Cài DIP switch: dòng phù hợp động cơ và vi bước 1/8 (1600 xung/vòng với động cơ 1.8°). Nguồn động cơ cấp vào DC+ / DC-.

DriverPUL+PUL-DIR+DIR-ENA+ / ENA-
Arduino UnoD9GNDD8GNDĐể trống (luôn bật)
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tb6600_uno.ino
// Driver động cơ bước TB6600 4A 42V: chạy động cơ bước bằng xung PUL/DIR - Arduino Uno, Serial 9600 baud
// Nối kiểu cathode chung: PUL- và DIR- về GND, PUL+ và DIR+ vào chân vi điều khiển
#define PUL_PIN 9
#define DIR_PIN 8
const int XUNG_MOI_VONG = 1600;   // Theo DIP switch vi bước (vd 1/8 -> 1600 xung/vòng)

void setup() {
  Serial.begin(9600);
  pinMode(PUL_PIN, OUTPUT);
  pinMode(DIR_PIN, OUTPUT);
  Serial.println("Driver động cơ bước TB6600 4A 42V - MShop");
}

void quay(bool chieu, int vong, int tre_us) {
  digitalWrite(DIR_PIN, chieu);
  delayMicroseconds(10);
  for (long i = 0; i < (long)XUNG_MOI_VONG * vong; i++) {
    digitalWrite(PUL_PIN, HIGH);
    delayMicroseconds(tre_us);
    digitalWrite(PUL_PIN, LOW);
    delayMicroseconds(tre_us);
  }
}

void loop() {
  Serial.println("Quay thuan 2 vong");
  quay(HIGH, 2, 150);
  delay(500);
  Serial.println("Quay nghich 2 vong");
  quay(LOW, 2, 150);
  delay(500);
}

Code mẫu 2: ESP32 chạy động cơ bước

DriverPUL+PUL-DIR+DIR-ENA+ / ENA-
ESP32GPIO26GNDGPIO27GNDĐể trống (luôn bật)

Lưu ý: Ngõ vào opto của driver thiết kế cho 5V; ESP32 3.3V thường vẫn kích được, nếu động cơ chạy chập chờn hãy dùng transistor/chuyển mức.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · tb6600_esp32.ino
// Driver động cơ bước TB6600 4A 42V: chạy động cơ bước bằng xung PUL/DIR - ESP32, Serial 115200 baud
// Nối kiểu cathode chung: PUL- và DIR- về GND, PUL+ và DIR+ vào chân vi điều khiển
#define PUL_PIN 26
#define DIR_PIN 27
const int XUNG_MOI_VONG = 1600;   // Theo DIP switch vi bước (vd 1/8 -> 1600 xung/vòng)

void setup() {
  Serial.begin(115200);
  pinMode(PUL_PIN, OUTPUT);
  pinMode(DIR_PIN, OUTPUT);
  Serial.println("Driver động cơ bước TB6600 4A 42V - MShop");
}

void quay(bool chieu, int vong, int tre_us) {
  digitalWrite(DIR_PIN, chieu);
  delayMicroseconds(10);
  for (long i = 0; i < (long)XUNG_MOI_VONG * vong; i++) {
    digitalWrite(PUL_PIN, HIGH);
    delayMicroseconds(tre_us);
    digitalWrite(PUL_PIN, LOW);
    delayMicroseconds(tre_us);
  }
}

void loop() {
  Serial.println("Quay thuan 2 vong");
  quay(HIGH, 2, 150);
  delay(500);
  Serial.println("Quay nghich 2 vong");
  quay(LOW, 2, 150);
  delay(500);
}

Mẹo khi sử dụng

  • Tần số xung tối đa ~200kHz; tăng tốc từ từ để động cơ không mất bước.
  • Gắn driver nơi thoáng gió, tản nhiệt nóng khi chạy dòng lớn.
