Mạch ESC 30A 2S điều tốc động cơ DC chổi than

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
78.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

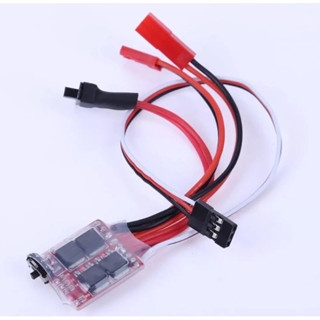

Mạch ESC 30A 2S điều tốc động cơ DC chổi than (tiến, lùi, phanh)

ESC 30A điều khiển tốc độ và chiều quay động cơ DC chổi than (180, 390, 540...) bằng tín hiệu servo PWM 50Hz từ bộ thu RC hoặc vi điều khiển, có tăng tốc, giảm tốc, đảo chiều, phanh và mạch BEC 5.7V 1A cấp nguồn cho bộ thu/Arduino. Dùng cho xe RC, thuyền, xe robot cỡ lớn thay cầu H.

Thông số kỹ thuật

Thông sốGiá trị
Điện áp4 – 12V (khuyên ≤ 8V khi chạy tối đa), pin LiPo 1S – 3S (khuyên 2S)
Dòng20A liên tục, 30A đỉnh / phanh, 20A lùi
BEC5.7V – 1A
Động cơChổi than 180, 390, 540...
Tín hiệuServo PWM 50Hz, 1000 – 2000 µs (1500 = dừng)
Khối lượng12 g

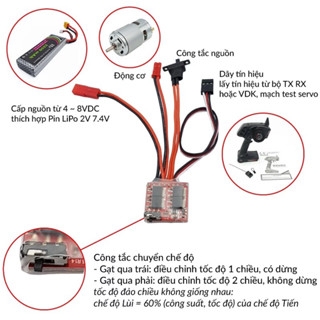

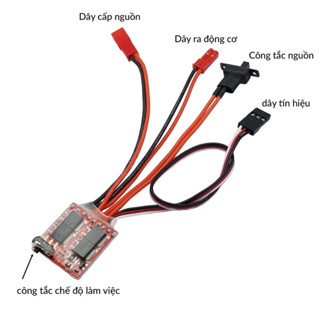

Sơ đồ chân

ChânChức năng
Dây đỏ, đen (dày)Nguồn pin
2 dây ra động cơĐộng cơ DC
Cáp 3 dây (servo)Tín hiệu (trắng/vàng), BEC 5.7V (đỏ), GND (đen/nâu)

Cài đặt thư viện / phần mềm

Arduino Uno dùng thư viện Servo; ESP32 dùng ESP32Servo.

Code mẫu 1: Arduino Uno chạy tiến, dừng, lùi

Bật nguồn ESC khi tín hiệu đang ở 1500µs (code giữ 3 giây đầu). Nếu ESC không nhận, xem hướng dẫn cài đặt chế độ của ESC (nhấn giữ nút setup).

ESCDây tín hiệuGND (cáp servo)Đỏ BEC 5.7V
Arduino UnoD9GNDKhông nối (Uno cấp USB) hoặc cấp vào chân 5V
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · esc30a_brushed_uno.ino
// ESC 30A chổi than: điều khiển như servo - Arduino Uno, Serial 9600 baud
// 1500us = dừng, > 1500us chạy tiến, < 1500us chạy lùi
#include <Servo.h>

Servo esc;

void setup() {
  Serial.begin(9600);
  esc.attach(9, 1000, 2000);
  esc.writeMicroseconds(1500);         // Giữ điểm giữa để ESC nhận tín hiệu (arming)
  Serial.println("ESC 30A - MShop: cho 3 giay arming...");
  delay(3000);
}

void loop() {
  Serial.println("Tien: tang toc");
  for (int us = 1500; us <= 1800; us += 10) { esc.writeMicroseconds(us); delay(80); }
  delay(1500);
  esc.writeMicroseconds(1500);
  Serial.println("Dung");
  delay(2000);
  Serial.println("Lui");
  for (int us = 1500; us >= 1250; us -= 10) { esc.writeMicroseconds(us); delay(80); }
  delay(1500);
  esc.writeMicroseconds(1500);
  delay(2000);
}

Code mẫu 2: ESP32 chạy tiến, dừng, lùi

ESCDây tín hiệuGND (cáp servo)Đỏ BEC 5.7V
ESP32GPIO13GNDKhông nối khi ESP32 cấp USB
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · esc30a_brushed_esp32.ino
// ESC 30A chổi than: điều khiển như servo - ESP32, Serial 115200 baud
// 1500us = dừng, > 1500us chạy tiến, < 1500us chạy lùi
#include <ESP32Servo.h>

Servo esc;

void setup() {
  Serial.begin(115200);
  esc.setPeriodHertz(50);
  esc.attach(13, 1000, 2000);
  esc.writeMicroseconds(1500);         // Giữ điểm giữa để ESC nhận tín hiệu (arming)
  Serial.println("ESC 30A - MShop: cho 3 giay arming...");
  delay(3000);
}

void loop() {
  Serial.println("Tien: tang toc");
  for (int us = 1500; us <= 1800; us += 10) { esc.writeMicroseconds(us); delay(80); }
  delay(1500);
  esc.writeMicroseconds(1500);
  Serial.println("Dung");
  delay(2000);
  Serial.println("Lui");
  for (int us = 1500; us >= 1250; us -= 10) { esc.writeMicroseconds(us); delay(80); }
  delay(1500);
  esc.writeMicroseconds(1500);
  delay(2000);
}

Mẹo khi sử dụng

  • Không cấp đồng thời BEC của ESC và nguồn USB vào cùng chân 5V của Arduino.
  • Khi thử, nâng bánh xe lên khỏi mặt bàn.
