Mạch module Joystick

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
15.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

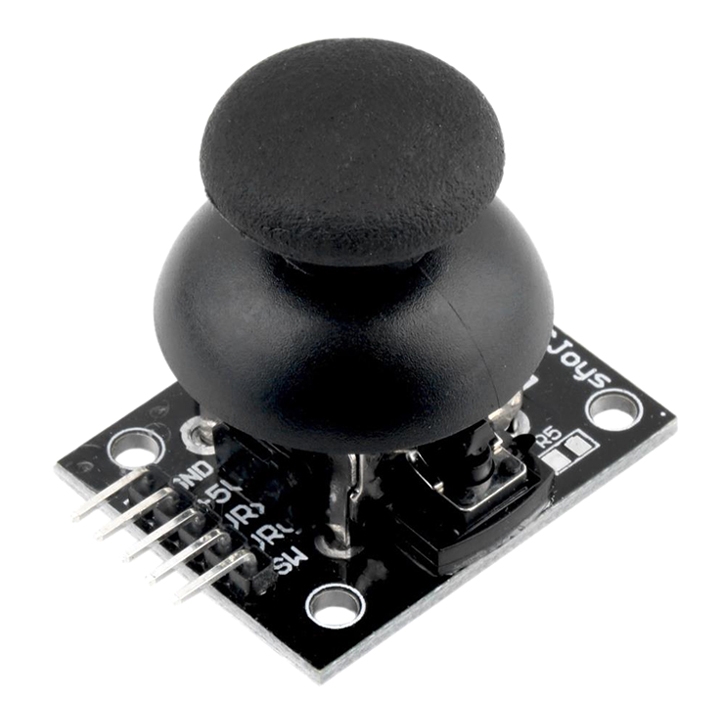

Module joystick 2 trục X, Y có nút nhấn

Module joystick gồm 2 biến trở cho trục X, Y (ngõ ra analog) và 1 nút nhấn khi ấn cần xuống. Dùng làm tay điều khiển xe/robot, cánh tay robot, camera xoay, game.

Thông số kỹ thuật

Thông sốGiá trị
Ngõ ra2 analog (X, Y) + 1 số (SW)
Điện áp3.3V hoặc 5V (mức ra theo nguồn)
Kích thước / khối lượng40 × 26 × 32 mm / 12 g

Sơ đồ chân

ChânChức năng
GND / +5VNguồn
VRx / VRyAnalog trục X / Y
SWNút nhấn (LOW khi ấn)

Code mẫu 1: Arduino Uno đọc hướng và nút

Joystick+5VGNDVRxVRySW
Arduino Uno5VGNDA0A1D2
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · joystick_uno.ino
// Joystick 2 trục + nút nhấn - Arduino Uno, Serial 9600 baud
#define VRX A0
#define VRY A1
#define SW_PIN 2

void setup() {
  Serial.begin(9600);
  pinMode(SW_PIN, INPUT_PULLUP);
  Serial.println("Joystick - MShop");
}

void loop() {
  int x = analogRead(VRX), y = analogRead(VRY);
  int giua = 1023 / 2, vung = 1023 / 6;
  const char* huong = "Giua";
  if (x < giua - vung) huong = "Trai";
  else if (x > giua + vung) huong = "Phai";
  else if (y < giua - vung) huong = "Len";
  else if (y > giua + vung) huong = "Xuong";

  Serial.print("X="); Serial.print(x);
  Serial.print(" Y="); Serial.print(y);
  Serial.print("  Huong: "); Serial.print(huong);
  Serial.println(digitalRead(SW_PIN) == LOW ? "  | NUT DANG NHAN" : "");
  delay(150);
}

Code mẫu 2: ESP32 đọc hướng và nút

Joystick+5VGNDVRxVRySW
ESP323.3VGNDGPIO34GPIO35GPIO27
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · joystick_esp32.ino
// Joystick 2 trục + nút nhấn - ESP32, Serial 115200 baud
#define VRX 34
#define VRY 35
#define SW_PIN 27

void setup() {
  Serial.begin(115200);
  pinMode(SW_PIN, INPUT_PULLUP);
  Serial.println("Joystick - MShop");
}

void loop() {
  int x = analogRead(VRX), y = analogRead(VRY);
  int giua = 4095 / 2, vung = 4095 / 6;
  const char* huong = "Giua";
  if (x < giua - vung) huong = "Trai";
  else if (x > giua + vung) huong = "Phai";
  else if (y < giua - vung) huong = "Len";
  else if (y > giua + vung) huong = "Xuong";

  Serial.print("X="); Serial.print(x);
  Serial.print(" Y="); Serial.print(y);
  Serial.print("  Huong: "); Serial.print(huong);
  Serial.println(digitalRead(SW_PIN) == LOW ? "  | NUT DANG NHAN" : "");
  delay(150);
}

Mẹo khi sử dụng

  • Giá trị vị trí giữa không tuyệt đối 512: đọc lúc khởi động để làm mốc.
  • Với ESP32 cấp joystick 3.3V để không vượt quá mức ADC.
