Mạch Thu Phát RF 433 Mhz

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán: 18.000₫
phân loại:

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

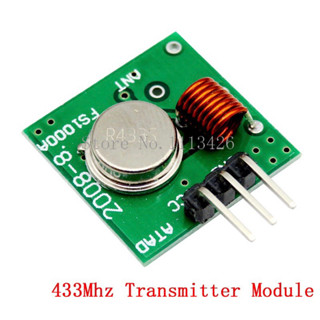

Mạch thu phát RF 433MHz (MX-FS-03V / MX-05V) – mạch thu, mạch phát hoặc bộ thu phát

Cặp mạch RF 433MHz giá rẻ truyền dữ liệu không dây một chiều tầm 20 – 200m: mạch phát MX-FS-03V và mạch thu MX-05V. Dùng truyền dữ liệu cảm biến, điều khiển từ xa đơn giản, chuông cửa. Shop có bán riêng mạch thu, riêng mạch phát hoặc cả bộ.

Thông số kỹ thuật

Thông sốGiá trị
Mạch phátMX-FS-03V, 3.5 – 12V, 10 mW, tầm 20 – 200 m (tùy điện áp và anten)
Mạch thuMX-05V, 5V – 4 mA
Tần số433.92 MHz
Tốc độTới ~4 kbps
AntenHàn thêm dây đồng 17.3 cm để đi xa hơn

Sơ đồ chân

ChânChức năng
Mạch phát: DATA / VCC / GNDDữ liệu vào / nguồn 3.5 – 12V / mass
Mạch thu: VCC / DATA / DATA / GNDNguồn 5V / ngõ ra dữ liệu (2 chân DATA nối chung) / mass

Cài đặt thư viện / phần mềm

Cài thư viện RadioHead.

Code mẫu 1: Arduino Uno bên phát

Mạch phátDATAVCCGND
Arduino UnoD125VGND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · rf433_tx_uno.ino
// RF 433MHz - BÊN PHÁT (Arduino Uno): gửi chuỗi mỗi giây. Thư viện: RadioHead (RH_ASK)
#include <RH_ASK.h>
#include <SPI.h>                     // RadioHead cần include SPI khi biên dịch

RH_ASK rf(2000, 11, 12);             // Tốc độ 2000 bps, chân nhận D11, chân phát D12

void setup() {
  Serial.begin(9600);
  if (!rf.init()) Serial.println("Khoi dong RF that bai");
  Serial.println("RF 433 ben phat - MShop");
}

void loop() {
  const char* tin = "MShop 433MHz";
  rf.send((uint8_t*)tin, strlen(tin));
  rf.waitPacketSent();
  Serial.println("Da gui");
  delay(1000);
}

Code mẫu 2: Arduino Uno bên nhận

Mạch thuDATAVCCGND
Arduino UnoD115VGND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · rf433_rx_uno.ino
// RF 433MHz - BÊN NHẬN (Arduino Uno): in chuỗi nhận được. Thư viện: RadioHead (RH_ASK)
#include <RH_ASK.h>
#include <SPI.h>

RH_ASK rf(2000, 11, 12);             // Chân nhận D11 (DATA của mạch thu)

void setup() {
  Serial.begin(9600);
  if (!rf.init()) Serial.println("Khoi dong RF that bai");
  Serial.println("RF 433 ben nhan - MShop");
}

void loop() {
  uint8_t buf[32];
  uint8_t len = sizeof(buf);
  if (rf.recv(buf, &len)) {
    Serial.print("Nhan: ");
    Serial.write(buf, len);
    Serial.println();
  }
}

Mẹo khi sử dụng

  • Hàn anten dây đồng dài 17.3 cm (1/4 bước sóng) vào lỗ ANT của cả 2 mạch để tăng tầm xa đáng kể.
  • Tăng điện áp mạch phát lên 9 – 12V để phát xa hơn.

Sản phẩm bao gồm

  • Mạch thu, mạch phát hoặc cả bộ (theo loại chọn)

Bước 1: Truy cập website và lựa chọn sản phẩm cần mua

Bước 2: Click và sản phẩm muốn mua, màn hình hiển thị ra pop up với các lựa chọn sau

Nếu bạn muốn tiếp tục mua hàng: Bấm vào phần tiếp tục mua hàng để lựa chọn thêm sản phẩm vào giỏ hàng

Nếu bạn muốn xem giỏ hàng để cập nhật sản phẩm: Bấm vào xem giỏ hàng

Nếu bạn muốn đặt hàng và thanh toán cho sản phẩm này vui lòng bấm vào: Đặt hàng và thanh toán

Bước 3: Lựa chọn thông tin tài khoản thanh toán

Nếu bạn đã có tài khoản vui lòng nhập thông tin tên đăng nhập là email và mật khẩu vào mục đã có tài khoản trên hệ thống

Nếu bạn chưa có tài khoản và muốn đăng ký tài khoản vui lòng điền các thông tin cá nhân để tiếp tục đăng ký tài khoản. Khi có tài khoản bạn sẽ dễ dàng theo dõi được đơn hàng của mình

Nếu bạn muốn mua hàng mà không cần tài khoản vui lòng nhấp chuột vào mục đặt hàng không cần tài khoản

Bước 4: Điền các thông tin của bạn để nhận đơn hàng, lựa chọn hình thức thanh toán và vận chuyển cho đơn hàng của mình

Bước 5: Xem lại thông tin đặt hàng, điền chú thích và gửi đơn hàng

Sau khi nhận được đơn hàng bạn gửi chúng tôi sẽ liên hệ bằng cách gọi điện lại để xác nhận lại đơn hàng và địa chỉ của bạn.

Trân trọng cảm ơn.

Có thể bạn thích

Sản phẩm đã xem

Thông số kỹ thuật

Mạch thu phát RF 433MHz (MX-FS-03V / MX-05V) – mạch thu, mạch phát hoặc bộ thu phát

Cặp mạch RF 433MHz giá rẻ truyền dữ liệu không dây một chiều tầm 20 – 200m: mạch phát MX-FS-03V và mạch thu MX-05V. Dùng truyền dữ liệu cảm biến, điều khiển từ xa đơn giản, chuông cửa. Shop có bán riêng mạch thu, riêng mạch phát hoặc cả bộ.

Thông số kỹ thuật

Thông sốGiá trị
Mạch phátMX-FS-03V, 3.5 – 12V, 10 mW, tầm 20 – 200 m (tùy điện áp và anten)
Mạch thuMX-05V, 5V – 4 mA
Tần số433.92 MHz
Tốc độTới ~4 kbps
AntenHàn thêm dây đồng 17.3 cm để đi xa hơn

Sơ đồ chân

ChânChức năng
Mạch phát: DATA / VCC / GNDDữ liệu vào / nguồn 3.5 – 12V / mass
Mạch thu: VCC / DATA / DATA / GNDNguồn 5V / ngõ ra dữ liệu (2 chân DATA nối chung) / mass

Cài đặt thư viện / phần mềm

Cài thư viện RadioHead.

Code mẫu 1: Arduino Uno bên phát

Mạch phátDATAVCCGND
Arduino UnoD125VGND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · rf433_tx_uno.ino
// RF 433MHz - BÊN PHÁT (Arduino Uno): gửi chuỗi mỗi giây. Thư viện: RadioHead (RH_ASK)
#include <RH_ASK.h>
#include <SPI.h>                     // RadioHead cần include SPI khi biên dịch

RH_ASK rf(2000, 11, 12);             // Tốc độ 2000 bps, chân nhận D11, chân phát D12

void setup() {
  Serial.begin(9600);
  if (!rf.init()) Serial.println("Khoi dong RF that bai");
  Serial.println("RF 433 ben phat - MShop");
}

void loop() {
  const char* tin = "MShop 433MHz";
  rf.send((uint8_t*)tin, strlen(tin));
  rf.waitPacketSent();
  Serial.println("Da gui");
  delay(1000);
}

Code mẫu 2: Arduino Uno bên nhận

Mạch thuDATAVCCGND
Arduino UnoD115VGND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · rf433_rx_uno.ino
// RF 433MHz - BÊN NHẬN (Arduino Uno): in chuỗi nhận được. Thư viện: RadioHead (RH_ASK)
#include <RH_ASK.h>
#include <SPI.h>

RH_ASK rf(2000, 11, 12);             // Chân nhận D11 (DATA của mạch thu)

void setup() {
  Serial.begin(9600);
  if (!rf.init()) Serial.println("Khoi dong RF that bai");
  Serial.println("RF 433 ben nhan - MShop");
}

void loop() {
  uint8_t buf[32];
  uint8_t len = sizeof(buf);
  if (rf.recv(buf, &len)) {
    Serial.print("Nhan: ");
    Serial.write(buf, len);
    Serial.println();
  }
}

Mẹo khi sử dụng

  • Hàn anten dây đồng dài 17.3 cm (1/4 bước sóng) vào lỗ ANT của cả 2 mạch để tăng tầm xa đáng kể.
  • Tăng điện áp mạch phát lên 9 – 12V để phát xa hơn.

Sản phẩm bao gồm

  • Mạch thu, mạch phát hoặc cả bộ (theo loại chọn)
