Mạch thu phát RF NRF24L01 mini

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
25.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

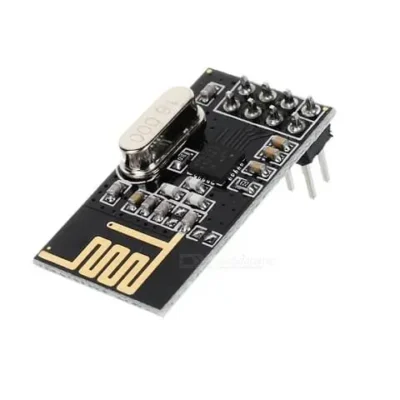

Mạch thu phát RF 2.4GHz NRF24L01 mini (SPI)

Module NRF24L01 thu phát sóng 2.4GHz, tốc độ tới 2Mbps, 125 kênh, giao tiếp SPI, giá rẻ và tiết kiệm điện. Dùng làm tay điều khiển xe/robot, truyền dữ liệu cảm biến không dây giữa 2 Arduino, mạng nhiều node.

Thông số kỹ thuật

Thông sốGiá trị
ChipnRF24L01+
Điện áp1.9 – 3.6V (tín hiệu chịu 5V)
Tần số2.4 – 2.525 GHz, 125 kênh
Tốc độ250 kbps / 1 / 2 Mbps
Giao tiếpSPI
Khoảng cách~100 m (không vật cản)
Kích thước12 × 18 mm

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn 3.3V (không cấp 5V)
CEBật phát/nhận
CSNChọn chip SPI
SCK, MOSI, MISOSPI
IRQNgắt (không bắt buộc)

Cài đặt thư viện / phần mềm

Cài thư viện RF24 (TMRh20).

Code mẫu 1: Arduino Uno làm bên phát

NRF24VCCGNDCECSNSCKMOSIMISO
Arduino Uno3.3VGNDD9D10D13D11D12

Lưu ý: Hàn tụ 10 – 100µF giữa VCC và GND ngay sát module, nếu không module dễ báo gửi thất bại.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · nrf24_tx_uno.ino
// NRF24L01 - BÊN PHÁT (Arduino Uno): gửi bộ đếm mỗi giây. Thư viện: RF24 (TMRh20)
#include <SPI.h>
#include <RF24.h>

RF24 radio(9, 10);                  // CE, CSN
const byte DIA_CHI[6] = "MSHOP";

void setup() {
  Serial.begin(9600);
  if (!radio.begin()) {
    Serial.println("Khong tim thay NRF24L01, kiem tra day va nguon 3.3V!");
    while (1);
  }
  radio.setPALevel(RF24_PA_LOW);    // Thử gần: PA_LOW; đi xa: PA_MAX (bản PA+LNA)
  radio.openWritingPipe(DIA_CHI);
  radio.stopListening();
  Serial.println("NRF24 ben phat - MShop");
}

void loop() {
  static unsigned long dem = 0;
  dem++;
  bool ok = radio.write(&dem, sizeof(dem));
  Serial.print("Gui ");
  Serial.print(dem);
  Serial.println(ok ? " -> OK (ben nhan da xac nhan)" : " -> that bai");
  delay(1000);
}

Code mẫu 2: ESP32 làm bên nhận

NRF24VCCGNDCECSNSCKMOSIMISO
ESP323.3VGNDGPIO4GPIO5GPIO18GPIO23GPIO19
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · nrf24_rx_esp32.ino
// NRF24L01 - BÊN NHẬN (ESP32): in số nhận được. Thư viện: RF24 (TMRh20)
#include <SPI.h>
#include <RF24.h>

RF24 radio(4, 5);                   // CE = GPIO4, CSN = GPIO5 (SPI: SCK 18, MISO 19, MOSI 23)
const byte DIA_CHI[6] = "MSHOP";

void setup() {
  Serial.begin(115200);
  if (!radio.begin()) {
    Serial.println("Khong tim thay NRF24L01, kiem tra day va nguon 3.3V!");
    while (1) delay(1000);
  }
  radio.setPALevel(RF24_PA_LOW);
  radio.openReadingPipe(1, DIA_CHI);
  radio.startListening();
  Serial.println("NRF24 ben nhan - MShop");
}

void loop() {
  if (radio.available()) {
    unsigned long so;
    radio.read(&so, sizeof(so));
    Serial.print("Nhan: ");
    Serial.println(so);
  }
}

Mẹo khi sử dụng

  • Bên phát báo thất bại: kiểm tra nguồn 3.3V (Arduino Uno có chân 3.3V yếu, nên thêm tụ hoặc ổn áp AMS1117 riêng).
  • Cả 2 bên dùng cùng địa chỉ pipe, kênh và tốc độ.
