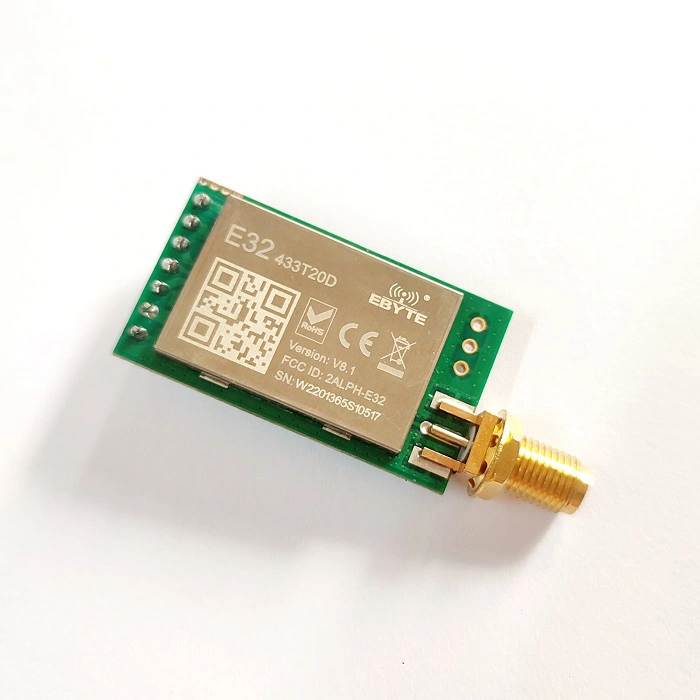

Mạch Thu Phát RF UART Lora SX1278 433Mhz 3000m EBYTE E32-433T20D

Lưu ý mạch không bao gồm Anten

Mạch thu phát RF UART Lora SX1278 433Mhz 3000m EBYTE E32-433T20D sử dụng chip SX1278 của nhà sản xuất SEMTECH chuẩn giao tiếp LORA (Long Range), chuẩn LORA mang đến hai yếu tố quan trọng là tiết kiệm năng lượng và khoảng cách phát siêu xa ( Ultimate long range wireless solution), ngoài ra nó còn có khả năng cấu hình để tạo thành mạng nên hiện tại được phát triển và sử dụng rất nhiều trong các nghiên cứu về IoT.

Mạch thu phát RF UART Lora SX1278 433Mhz 3000m EBYTE E32-433T20D được tích hợp phần chuyển đổi giao tiếp SPI của SX1278 sang UART giúp việc giao tiếp và sử dụng rất dễ dàng, chỉ cần kết nối với Software của hãng để cấu hình địa chỉ , tốc độ và công suất truyền là có thể sử dụng.

Thông số kỹ thuật:

• Model: EBYTE E32-433T20D Lora SX1278 433Mhz
• IC chính: SX1278 từ SEMTECH.
• Điện áp hoạt đông: 2.3 – 5.5 VDC
• Điện áp giao tiếp: TTL-3.3V
• Giao tiếp UART Data bits 8, Stop bits 1, Parity none, tốc độ từ 1200 – 115200.
• Tần số: 410 – 441Mhz
• Công suất: 20dbm (100mW)
• Khoảng cách truyền tối đa trong điều kiện lý tưởng: 3km
• Tốc độ truyền: 0.3 – 19.2 Kbps ( mặc định 2.4 Kbps)
• 512bytes bộ đệm.
• Hỗ trợ 65536 địa chỉ cấu hình.
• Kích thước: 21x36mm.

Lưu ý:

– Chân M0,M1 nối GND để truyền nhận bình thường hoặt nối với GPIO của vi điều khiển để thay đổi các Mode.

Thư viện Arduino, ESP8266, ESP32, …
