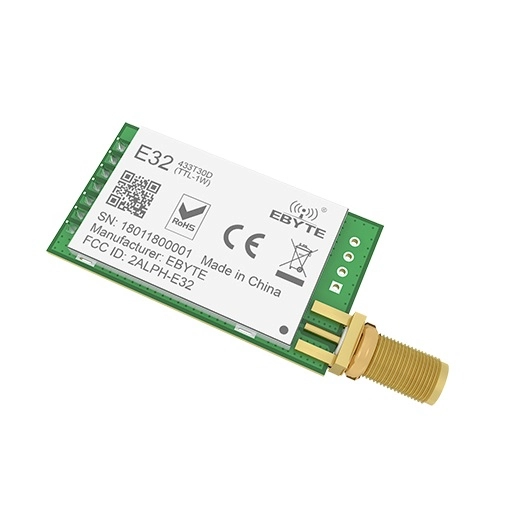

Mạch Thu Phát RF UART Lora SX1278 433Mhz 8000m EBYTE E32-433T30D

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
380.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Mạch thu phát LoRa SX1278 433MHz EBYTE E32-433T30D (UART, 8 km, không kèm anten)

Module LoRa EBYTE E32-433T30D dùng chip SX1278 (Semtech), công suất 30 dBm (1W), truyền xa tới 8 km trong điều kiện lý tưởng. Đã tích hợp bộ chuyển SPI sang UART nên dùng như cổng Serial: gửi gì nhận nấy, không cần thư viện LoRa. Hỗ trợ địa chỉ, kênh, chế độ tiết kiệm năng lượng, phù hợp mạng cảm biến nông nghiệp, đo đạc từ xa, điều khiển thiết bị khoảng cách lớn. Sản phẩm không kèm anten (mua thêm anten 433MHz SMA).

Thông số kỹ thuật

Thông sốGiá trị
ChipSX1278 (Semtech)
Tần số410 – 441 MHz (mặc định 433 MHz)
Công suất phát30 dBm (1W)
Khoảng cáchTới 8 km (trời quang, anten tốt)
Điện áp2.3 – 5.5V DC (mức giao tiếp TTL 3.3V)
Dòng phát~610 mA khi phát
Giao tiếpUART 8N1, 1200 – 115200 baud (mặc định 9600)
Tốc độ không khí0.3 – 19.2 kbps (mặc định 2.4 kbps)
Bộ đệm512 byte
Địa chỉ65536 địa chỉ cấu hình được
Độ nhạy-147 dBm
Nhiệt độ làm việc-40°C – 85°C

Sơ đồ chân

ChânChức năng
M0, M1Chọn chế độ: cả 2 GND = truyền thẳng; cả 2 HIGH = cài đặt (cấu hình)
RXD / TXDUART (nối chéo với vi điều khiển)
AUXBáo bận (không bắt buộc)
VCC / GNDNguồn

Code mẫu 1: Arduino Uno gửi / nhận tin LoRa

Cần 2 module và 2 board, cùng cấu hình mặc định (địa chỉ, kênh, tốc độ). Mỗi board gửi 1 tin mỗi 3 giây và in tin nhận từ board kia.

E32M0M1TXDRXDAUXVCCGND
Arduino UnoGNDGNDD10D11 (qua trở 1kΩ)Để trống5VGND

Lưu ý: Chân RXD của module là 3.3V: nối từ D11 qua điện trở 1kΩ (hoặc chia áp) để bảo vệ module.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · e32_lora_uno.ino
// LoRa EBYTE E32 (UART, chế độ truyền thẳng M0 = M1 = GND) - Arduino Uno, Serial 9600 baud
// Nạp code này cho 2 board: mỗi board gửi 1 tin mỗi 3 giây và in tin nhận được từ board kia
#include <SoftwareSerial.h>
SoftwareSerial LORA(10, 11);       // TXD module -> D10, RXD module -> D11

unsigned long dem = 0, tGui = 0;

void setup() {
  Serial.begin(9600);
  LORA.begin(9600);
  Serial.println("LoRa E32 - MShop");
}

void loop() {
  if (millis() - tGui > 3000) {
    tGui = millis();
    LORA.print("MShop LoRa #");
    LORA.println(++dem);
    Serial.print("Da gui tin #");
    Serial.println(dem);
  }
  while (LORA.available()) {
    String tin = LORA.readStringUntil('\n');
    Serial.print("Nhan: ");
    Serial.println(tin);
  }
  while (Serial.available()) LORA.write(Serial.read());   // Gõ ở Serial Monitor để gửi
}

Code mẫu 2: ESP32 gửi / nhận tin LoRa

E32M0M1TXDRXDAUXVCCGND
ESP32GNDGNDGPIO16GPIO17Để trống5V (VIN)GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · e32_lora_esp32.ino
// LoRa EBYTE E32 (UART, chế độ truyền thẳng M0 = M1 = GND) - ESP32, Serial 115200 baud
// Nạp code này cho 2 board: mỗi board gửi 1 tin mỗi 3 giây và in tin nhận được từ board kia
#define LORA Serial2                 // TXD module -> GPIO16, RXD module -> GPIO17

unsigned long dem = 0, tGui = 0;

void setup() {
  Serial.begin(115200);
  LORA.begin(9600, SERIAL_8N1, 16, 17);
  Serial.println("LoRa E32 - MShop");
}

void loop() {
  if (millis() - tGui > 3000) {
    tGui = millis();
    LORA.print("MShop LoRa #");
    LORA.println(++dem);
    Serial.print("Da gui tin #");
    Serial.println(dem);
  }
  while (LORA.available()) {
    String tin = LORA.readStringUntil('\n');
    Serial.print("Nhan: ");
    Serial.println(tin);
  }
  while (Serial.available()) LORA.write(Serial.read());   // Gõ ở Serial Monitor để gửi
}

Mẹo khi sử dụng

  • Luôn gắn anten trước khi cấp nguồn, phát không anten dễ hỏng module.
  • Bản 1W dòng phát tới ~600mA: cấp nguồn 5V đủ dòng, không lấy từ chân 3.3V của board.
  • Đổi kênh/tốc độ/địa chỉ bằng phần mềm RF Setting của EBYTE (M0 = M1 = HIGH).

Sản phẩm bao gồm
