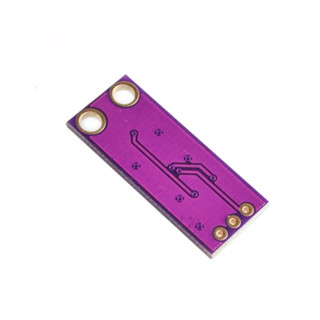

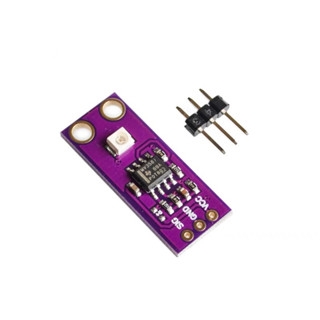

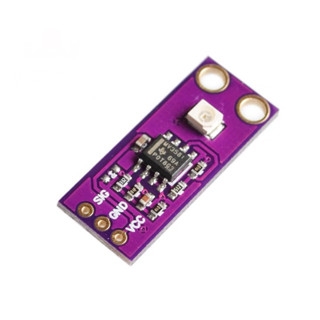

Mô-đun cảm biến UV GUVA-S12SD

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
48.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Module cảm biến tia cực tím UV GUVA-S12SD

Module GUVA-S12SD là cảm biến tia cực tím thật sự, chỉ nhạy với bước sóng 240 – 370nm (UV-B, phần lớn UV-A), có op-amp khuếch đại dòng nA rất nhỏ thành điện áp analog tỉ lệ với cường độ UV. Dùng đo chỉ số UV ánh nắng, giám sát đèn UV diệt khuẩn, đèn nuôi bò sát, máy sấy UV.

Thông số kỹ thuật

Thông sốGiá trị
Cảm biếnGUVA-S12SD
Bước sóng240 – 370 nm
Điện áp3.3 – 5V DC
Ngõ raAnalog tuyến tính, chỉ số UV ≈ Vout(mV) / 100
Khuếch đạiOp-amp trên board

Sơ đồ chân

ChânChức năng
+ / VCCNguồn
- / GNDMass
OUT (SIG)Ngõ ra analog

Code mẫu 1: Arduino Uno đo chỉ số UV

Đưa ra nắng hoặc chiếu đèn UV (đèn soi tiền) vào cảm biến: điện áp và chỉ số UV tăng.

ModuleVCCGNDOUT
Arduino Uno5VGNDA0
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · guva_s12sd_uv_uno.ino
// Cảm biến tia UV GUVA-S12SD - Arduino Uno, Serial Monitor 9600 baud
// Chỉ số UV ≈ điện áp ra (mV) / 100
#define UV_PIN A0

void setup() {
  Serial.begin(9600);
  Serial.println("GUVA-S12SD - MShop");
}

void loop() {
  float tong = 0;
  for (int i = 0; i < 20; i++) tong += analogRead(UV_PIN) * 5000.0 / 1023.0;
  float mv = tong / 20;
  float uvi = mv / 100.0;
  Serial.print("Dien ap: ");
  Serial.print(mv, 0);
  Serial.print(" mV  |  Chi so UV ~ ");
  Serial.print(uvi, 1);
  Serial.print("  -> ");
  Serial.println(uvi < 3 ? "Thap" : uvi < 6 ? "Trung binh" : uvi < 8 ? "Cao" : uvi < 11 ? "Rat cao" : "Nguy hiem");
  delay(1000);
}

Code mẫu 2: ESP32 đo chỉ số UV

ModuleVCCGNDOUT
ESP323.3VGNDGPIO34
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · guva_s12sd_uv_esp32.ino
// Cảm biến tia UV GUVA-S12SD - ESP32, Serial Monitor 115200 baud
// Chỉ số UV ≈ điện áp ra (mV) / 100
#define UV_PIN 34

void setup() {
  Serial.begin(115200);
  Serial.println("GUVA-S12SD - MShop");
}

void loop() {
  float tong = 0;
  for (int i = 0; i < 20; i++) tong += analogReadMilliVolts(UV_PIN);
  float mv = tong / 20;
  float uvi = mv / 100.0;
  Serial.print("Dien ap: ");
  Serial.print(mv, 0);
  Serial.print(" mV  |  Chi so UV ~ ");
  Serial.print(uvi, 1);
  Serial.print("  -> ");
  Serial.println(uvi < 3 ? "Thap" : uvi < 6 ? "Trung binh" : uvi < 8 ? "Cao" : uvi < 11 ? "Rat cao" : "Nguy hiem");
  delay(1000);
}

Mẹo khi sử dụng

  • Kính cửa sổ chặn phần lớn tia UV-B: đo ngoài trời mới đúng chỉ số UV.
  • Không nhìn trực tiếp vào đèn UV khi thử.
