Module 1 nút nhấn 12×12

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán: 6.000₫ 6.000₫
Màu sắc:
đỏ
vàng
trắng
xanh
đen

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

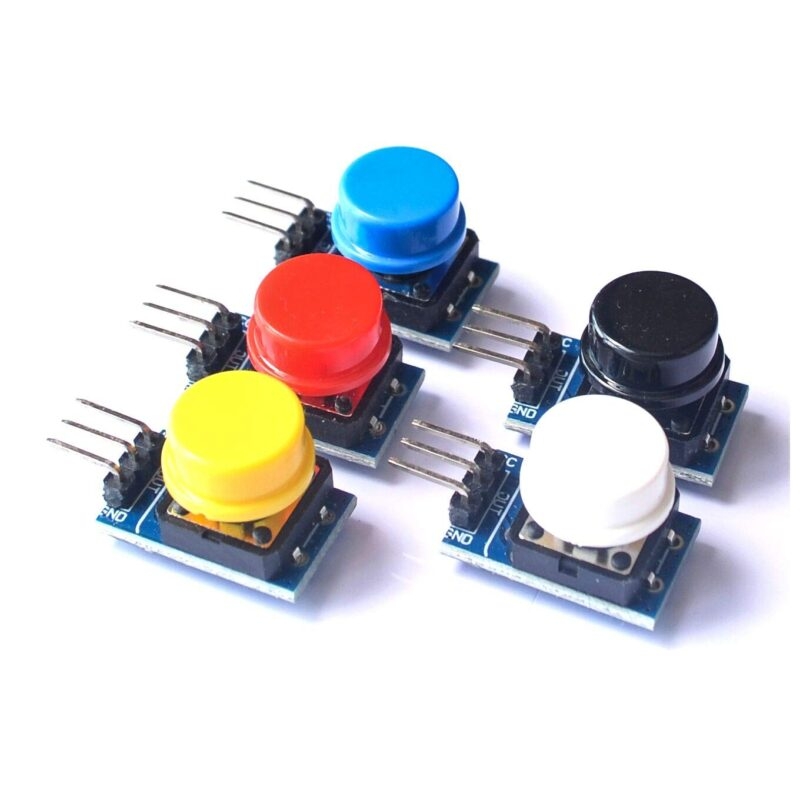

Module 1 nút nhấn 12×12mm (nhiều màu)

Module nút nhấn 12×12mm hàn sẵn trên board có điện trở, nối nhanh với Arduino để làm nút điều khiển: bật/tắt đèn, chọn menu, nút bấm trò chơi. Có nhiều màu nút: đỏ, vàng, trắng, xanh, đen.

Thông số kỹ thuật

Thông sốGiá trị
Nút12 × 12 mm
Điện áp3.3 – 5V
Ngõ raSố: OUT nối VCC khi nhấn, nối GND (qua điện trở) khi nhả
Kích thước11 × 22 mm
MàuĐỏ, vàng, trắng, xanh, đen (chọn khi mua)

Sơ đồ chân

ChânChức năng
VCCNguồn
OUTTín hiệu: HIGH khi nhấn

Code mẫu 1: Arduino Uno phát hiện và đếm sự kiện

Nhấn nút: LED trên board sáng, Serial báo và đếm số lần nhấn.

ModuleVCCGNDOUT
Arduino Uno5VGNDD2
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · button_module_vcc_uno.ino
// Nut nhan - Arduino Uno, xem ket qua o Serial Monitor 9600 baud
#define SENSOR_PIN 2
#define LED_PIN LED_BUILTIN
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(9600);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Nut nhan - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Nhan nut");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Nha nut");
    }
  }
  delay(20);
}

Code mẫu 2: ESP32 phát hiện sự kiện

ModuleVCCGNDOUT
ESP323.3VGNDGPIO27
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · button_module_vcc_esp32.ino
// Nut nhan - ESP32, xem ket qua o Serial Monitor 115200 baud
#define SENSOR_PIN 27
#define LED_PIN 2
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(115200);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Nut nhan - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Nhan nut");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Nha nut");
    }
  }
  delay(20);
}

Mẹo khi sử dụng

  • Nút cơ bị dội (rung tiếp điểm): thêm delay 20 – 50ms hoặc dùng thư viện ezButton/OneButton.
