Module 1 relay 5V với opto cách ly kích H/L

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
17.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

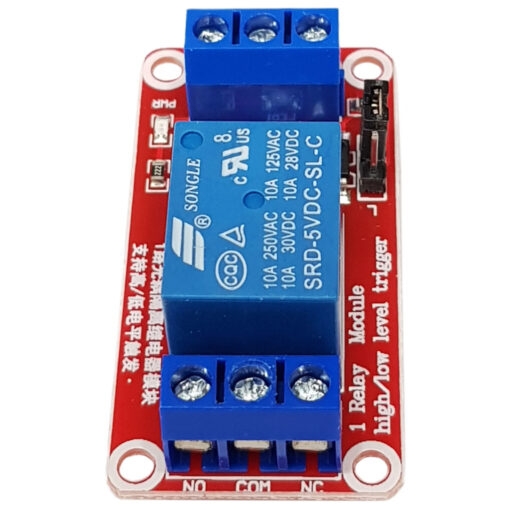

Module 1 relay 5V có opto cách ly, kích mức cao/thấp (H/L)

Module 1 relay 5V nhỏ gọn, có opto và transistor cách ly giúp an toàn cho board mạch chính. Dùng để đóng ngắt thiết bị công suất lớn như đèn, quạt, máy bơm, khóa điện (AC 220V hoặc DC) từ Arduino, ESP8266, ESP32, Raspberry Pi. Có jumper chọn kích mức cao (H) hoặc mức thấp (L).
Tiếp điểm gồm COM (chân chung), NO (thường mở), NC (thường đóng): bình thường COM nối với NC, khi relay được kích COM chuyển sang nối với NO.

Thông số kỹ thuật

Thông sốGiá trị
Điện áp nuôi5V DC
Dòng tiêu thụ~80 mA khi relay đóng
Tải tối đaAC 250V 10A hoặc DC 30V 10A
Tín hiệu kíchChọn mức cao (H) hoặc mức thấp (L) bằng jumper
Cách lyOpto + transistor
Đèn báoLED nguồn, LED trạng thái relay
Kích thước / khối lượng50 × 26 × 19 mm / ~17 g

Sơ đồ chân

ChânChức năng
DC+Nguồn 5V
DC–Mass 0V
INTín hiệu điều khiển từ vi điều khiển
COMChân chung tiếp điểm
NOThường mở, nối với COM khi kích
NCThường đóng, nối với COM khi chưa kích
Jumper H/LH: IN mức cao thì relay đóng; L: IN mức thấp thì relay đóng

Code mẫu 1: Arduino Uno bật/tắt relay theo chu kỳ

RelayDC+DC–IN
Arduino Uno5VGNDD7

Lưu ý: Đấu tải 220V: dây pha từ nguồn vào COM, dây ra thiết bị nối NO. Ngắt điện khi đấu dây, không chạm tay vào mặt dưới board khi đang cấp 220V.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · relay1_uno.ino
// Module relay 1 kênh - jumper đặt ở H (kích mức cao)
#define RELAY_PIN 7

// Nếu jumper đặt ở L thì đổi: RELAY_ON = LOW, RELAY_OFF = HIGH
const uint8_t RELAY_ON  = HIGH;
const uint8_t RELAY_OFF = LOW;

void setup() {
  Serial.begin(9600);
  digitalWrite(RELAY_PIN, RELAY_OFF);   // Đặt mức tắt trước khi cấu hình output
  pinMode(RELAY_PIN, OUTPUT);
}

void loop() {
  Serial.println("Relay BAT");
  digitalWrite(RELAY_PIN, RELAY_ON);
  delay(3000);

  Serial.println("Relay TAT");
  digitalWrite(RELAY_PIN, RELAY_OFF);
  delay(3000);
}

Code mẫu 2: Điều khiển relay bằng lệnh qua Serial / Bluetooth

Gửi ký tự 1 để bật, 0 để tắt qua Serial Monitor (9600 baud). Có thể nối thêm module Bluetooth HC-05 vào RX/TX để điều khiển bằng điện thoại.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · relay1_serial.ino
#define RELAY_PIN 7

void setup() {
  Serial.begin(9600);
  digitalWrite(RELAY_PIN, LOW);
  pinMode(RELAY_PIN, OUTPUT);
  Serial.println("Gui '1' de BAT, '0' de TAT relay");
}

void loop() {
  if (Serial.available()) {
    char c = Serial.read();
    if (c == '1') {
      digitalWrite(RELAY_PIN, HIGH);
      Serial.println("-> Relay BAT");
    } else if (c == '0') {
      digitalWrite(RELAY_PIN, LOW);
      Serial.println("-> Relay TAT");
    }
  }
}

Code mẫu 3: ESP32 bật/tắt relay theo chu kỳ

RelayDC+DC–IN
ESP325V (VIN)GNDGPIO26
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · relay1_esp32.ino
// Relay 1 kênh với ESP32 - jumper đặt ở H (kích mức cao)
#define RELAY_PIN 26

void setup() {
  Serial.begin(115200);
  digitalWrite(RELAY_PIN, LOW);
  pinMode(RELAY_PIN, OUTPUT);
  Serial.println("Relay 1 kenh - MShop");
}

void loop() {
  digitalWrite(RELAY_PIN, HIGH);
  Serial.println("Relay BAT");
  delay(3000);
  digitalWrite(RELAY_PIN, LOW);
  Serial.println("Relay TAT");
  delay(3000);
}

Mẹo khi sử dụng

  • Dùng với ESP32/ESP8266 (3.3V): cấp DC+ = 5V, chân IN nối GPIO. Nếu relay không đóng chắc, đặt jumper ở L và kích mức thấp.
  • Tải động cơ, máy bơm có dòng khởi động lớn: chọn tải thực tế ≤ 50% định mức relay để tăng tuổi thọ tiếp điểm.
  • Cần đóng ngắt nhanh, không tiếng kêu: dùng relay bán dẫn SSR.
