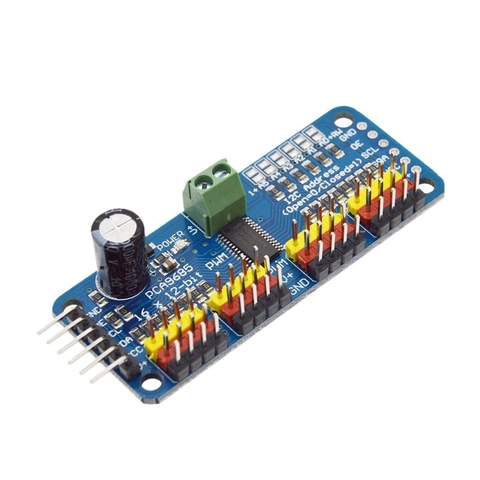

Module 16 kênh PWM 12 bit điều khiển servo PCA9685

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
85.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Module 16 kênh PWM 12-bit PCA9685 điều khiển servo (I2C)

Module PCA9685 xuất 16 kênh PWM 12-bit độc lập qua giao tiếp I2C, điều khiển cùng lúc 16 servo hoặc làm mờ 16 dải LED mà vi điều khiển chỉ dùng 2 chân. Ghép nối tiếp được tới 62 module (992 kênh). Dùng cho cánh tay robot, robot nhện, robot người, bảng LED.

Thông số kỹ thuật

Thông sốGiá trị
ICPCA9685
Số kênh16, PWM 12-bit (4096 mức)
Tần số PWM24 – 1526 Hz (servo dùng 50 Hz)
Điện áp logic2.3 – 5.5V
Nguồn servo (V+)Tới 6V qua domino, cấp riêng
Giao tiếpI2C, địa chỉ 0x40 (đổi bằng cầu hàn A0 – A5)

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn logic 3.3 – 5V
SDA / SCLI2C
OEKéo LOW (mặc định) để bật ngõ ra
V+ (domino)Nguồn cho servo 5 – 6V
0 – 15 (PWM / V+ / GND)16 cổng cắm servo

Cài đặt thư viện / phần mềm

Cài thư viện Adafruit PWM Servo Driver Library.

Code mẫu 1: Arduino Uno quét 16 servo

Cắm servo vào cổng bất kỳ (dây vàng/cam ở hàng PWM). Tất cả servo cùng quay 0 → 45 → 90 → 135 → 180°.

PCA9685VCCGNDSDASCLV+ (domino)
Arduino Uno5VGNDA4A5Nguồn 5 – 6V riêng
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · pca9685_servo_uno.ino
// PCA9685 điều khiển 16 servo - Arduino Uno, Serial 9600 baud
// Thư viện: Adafruit PWM Servo Driver Library
#include <Wire.h>
#include <Adafruit_PWMServoDriver.h>

Adafruit_PWMServoDriver pwm(0x40);
const int SERVO_MIN = 102;   // Xung 500us  (4096 * 0.5 / 20)
const int SERVO_MAX = 491;   // Xung 2400us

void datGoc(uint8_t kenh, int goc) {
  pwm.setPWM(kenh, 0, map(goc, 0, 180, SERVO_MIN, SERVO_MAX));
}

void setup() {
  Serial.begin(9600);
  Wire.begin();
  pwm.begin();
  pwm.setOscillatorFrequency(27000000);
  pwm.setPWMFreq(50);                  // Servo chuẩn 50Hz
  Serial.println("PCA9685 - MShop: 16 kenh quet goc lan luot");
}

void loop() {
  for (int goc = 0; goc <= 180; goc += 45) {
    for (uint8_t k = 0; k < 16; k++) datGoc(k, goc);   // Cắm servo vào kênh bất kỳ 0..15
    Serial.print("Tat ca kenh: ");
    Serial.print(goc);
    Serial.println(" do");
    delay(700);
  }
}

Code mẫu 2: ESP32 quét 16 servo

PCA9685VCCGNDSDASCLV+ (domino)
ESP323.3VGNDGPIO21GPIO22Nguồn 5 – 6V riêng
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · pca9685_servo_esp32.ino
// PCA9685 điều khiển 16 servo - ESP32, Serial 115200 baud
// Thư viện: Adafruit PWM Servo Driver Library
#include <Wire.h>
#include <Adafruit_PWMServoDriver.h>

Adafruit_PWMServoDriver pwm(0x40);
const int SERVO_MIN = 102;   // Xung 500us  (4096 * 0.5 / 20)
const int SERVO_MAX = 491;   // Xung 2400us

void datGoc(uint8_t kenh, int goc) {
  pwm.setPWM(kenh, 0, map(goc, 0, 180, SERVO_MIN, SERVO_MAX));
}

void setup() {
  Serial.begin(115200);
  Wire.begin(21, 22);
  pwm.begin();
  pwm.setOscillatorFrequency(27000000);
  pwm.setPWMFreq(50);                  // Servo chuẩn 50Hz
  Serial.println("PCA9685 - MShop: 16 kenh quet goc lan luot");
}

void loop() {
  for (int goc = 0; goc <= 180; goc += 45) {
    for (uint8_t k = 0; k < 16; k++) datGoc(k, goc);   // Cắm servo vào kênh bất kỳ 0..15
    Serial.print("Tat ca kenh: ");
    Serial.print(goc);
    Serial.println(" do");
    delay(700);
  }
}

Mẹo khi sử dụng

  • Nguồn servo cấp vào domino V+, không cấp qua chân VCC logic.
  • Góc lệch so với thực tế: chỉnh SERVO_MIN / SERVO_MAX theo từng loại servo.
