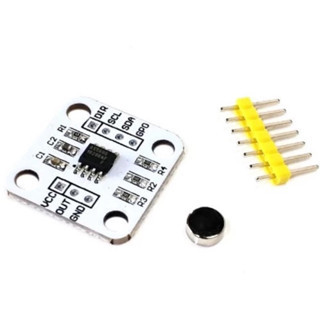

Module cảm biến góc quay bằng từ trường AS5600 I2C kèm nam châm

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
40.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Module cảm biến góc quay từ trường AS5600 (I2C, 12-bit) kèm nam châm

Module AS5600 đo góc quay tuyệt đối 0 – 360° của một nam châm đặt phía trên, không tiếp xúc, độ phân giải 12-bit (4096 bước/vòng). Ngõ ra I2C, analog hoặc PWM. Dùng làm encoder cho động cơ BLDC (gimbal, SimpleFOC), núm xoay, đo góc khớp robot.

Thông số kỹ thuật

Thông sốGiá trị
ICAS5600
Điện áp3.3V (bản 5V: nối jumper)
Độ phân giải12-bit (0.088°)
Ngõ raI2C (0x36), analog hoặc PWM (chân OUT)
Khoảng cách nam châm0.5 – 3 mm
Kích thước / khối lượng23 × 23 mm / 2.2 g

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn 3.3V
SCL / SDAI2C
OUTNgõ ra analog / PWM
DIRChiều tăng: GND = cùng chiều kim đồng hồ, VCC = ngược lại
GPOChọn chế độ lập trình

Code mẫu 1: Arduino Uno đọc góc quay

Đặt nam châm (từ hóa xuyên tâm, đi kèm) đồng trục, cách mặt chip 1 – 2mm rồi xoay.

AS5600VCCGNDSCLSDADIR
Arduino Uno3.3VGNDA5A4GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · as5600_angle_uno.ino
// AS5600 đo góc quay bằng từ trường (12-bit) - Arduino Uno, Serial 9600 baud
#include <Wire.h>

const uint8_t ADDR = 0x36;

uint16_t doc16(uint8_t reg) {
  Wire.beginTransmission(ADDR); Wire.write(reg); Wire.endTransmission(false);
  Wire.requestFrom(ADDR, (uint8_t)2);
  return ((Wire.read() << 8) | Wire.read()) & 0x0FFF;
}

void setup() {
  Serial.begin(9600);
  Wire.begin();
  Serial.println("AS5600 - MShop: xoay nam cham...");
}

void loop() {
  Wire.beginTransmission(ADDR); Wire.write(0x0B); Wire.endTransmission(false);
  Wire.requestFrom(ADDR, (uint8_t)1);
  uint8_t tt = Wire.read();                    // Thanh ghi STATUS
  if (!(tt & 0x20)) { Serial.println("Khong thay nam cham!"); delay(500); return; }
  float goc = doc16(0x0E) * 360.0 / 4096;      // Thanh ghi ANGLE
  Serial.print("Goc: ");
  Serial.print(goc, 1);
  Serial.print(" do");
  if (tt & 0x08) Serial.print("  (nam cham qua manh/gan)");
  if (tt & 0x10) Serial.print("  (nam cham qua yeu/xa)");
  Serial.println();
  delay(100);
}

Code mẫu 2: ESP32 đọc góc quay

AS5600VCCGNDSCLSDADIR
ESP323.3VGNDGPIO22GPIO21GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · as5600_angle_esp32.ino
// AS5600 đo góc quay bằng từ trường (12-bit) - ESP32, Serial 115200 baud
#include <Wire.h>

const uint8_t ADDR = 0x36;

uint16_t doc16(uint8_t reg) {
  Wire.beginTransmission(ADDR); Wire.write(reg); Wire.endTransmission(false);
  Wire.requestFrom(ADDR, (uint8_t)2);
  return ((Wire.read() << 8) | Wire.read()) & 0x0FFF;
}

void setup() {
  Serial.begin(115200);
  Wire.begin(21, 22);
  Serial.println("AS5600 - MShop: xoay nam cham...");
}

void loop() {
  Wire.beginTransmission(ADDR); Wire.write(0x0B); Wire.endTransmission(false);
  Wire.requestFrom(ADDR, (uint8_t)1);
  uint8_t tt = Wire.read();                    // Thanh ghi STATUS
  if (!(tt & 0x20)) { Serial.println("Khong thay nam cham!"); delay(500); return; }
  float goc = doc16(0x0E) * 360.0 / 4096;      // Thanh ghi ANGLE
  Serial.print("Goc: ");
  Serial.print(goc, 1);
  Serial.print(" do");
  if (tt & 0x08) Serial.print("  (nam cham qua manh/gan)");
  if (tt & 0x10) Serial.print("  (nam cham qua yeu/xa)");
  Serial.println();
  delay(100);
}

Mẹo khi sử dụng

  • Chân DIR không được để hở, phải nối GND hoặc VCC.
  • Nam châm lệch tâm làm góc đọc không đều.
