Module cảm biến kim loại KY-036

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
15.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

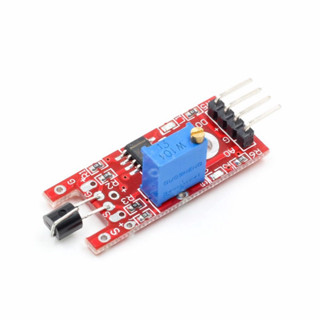

Module cảm biến chạm kim loại KY-036

Module KY-036 phát hiện khi ngón tay chạm vào đầu kim loại của cảm biến (cơ thể người dẫn tín hiệu nhiễu nhỏ), có IC so sánh LM393 và biến trở chỉnh độ nhạy, ngõ ra số DO và analog AO. Dùng làm công tắc chạm, đồ chơi cảm ứng, chuông chạm, trò chơi phản xạ.

Thông số kỹ thuật

Thông sốGiá trị
Điện áp5V DC
Ngõ raDO (số) và AO (analog)
Chỉnh độ nhạyBiến trở
Kích thước43 × 16 × 15 mm
Khối lượng3 g

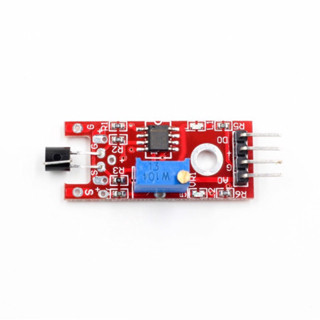

Sơ đồ chân

ChânChức năng
AONgõ ra analog
GGND
+5V
DONgõ ra số

Code mẫu 1: Arduino Uno đọc giá trị analog và trạng thái ngõ ra số

Chạm ngón tay vào đầu kim loại (chân linh kiện màu đen phía đầu board): giá trị analog dao động mạnh và DO đổi trạng thái. Chỉnh biến trở nếu DO không đổi.

ModuleVCCGNDAODO
Arduino Uno5VGNDA0D2
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ky036_touch_uno.ino
// Cam bien cham kim loai KY-036 - Arduino Uno, xem ket qua o Serial Monitor 9600 baud
#define AO_PIN A0      // Chan analog
#define DO_PIN 2       // Chan so (nguong chinh bang bien tro tren module)
#define LED_PIN LED_BUILTIN

void setup() {
  Serial.begin(9600);
  pinMode(DO_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Cam bien cham kim loai KY-036 - MShop");
}

void loop() {
  int ao = analogRead(AO_PIN);
  int phanTram = map(ao, 0, 1023, 0, 100);
  bool d = digitalRead(DO_PIN);
  digitalWrite(LED_PIN, d == LOW);   // LED tren board sang khi DO = LOW
  Serial.print("Analog: "); Serial.print(ao);
  Serial.print(" ("); Serial.print(phanTram); Serial.print("%)");
  Serial.print("  |  DO: ");
  Serial.print(d == LOW ? "LOW - LOW" : "HIGH - HIGH");
  Serial.println();
  delay(500);
}

Code mẫu 2: ESP32 đọc giá trị analog và trạng thái ngõ ra số

ModuleVCCGNDAODO
ESP325V (VIN)GNDGPIO34GPIO27

Lưu ý: Module cần nguồn 5V nên chân AO/DO có thể lên tới 5V: nối qua cầu chia áp (10kΩ + 20kΩ) trước khi vào GPIO của ESP32. ESP32 đọc analog 0 – 4095 (3.3V). Dùng chân ADC1 (GPIO32–39) để vẫn đọc được khi bật WiFi.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ky036_touch_esp32.ino
// Cam bien cham kim loai KY-036 - ESP32, xem ket qua o Serial Monitor 115200 baud
#define AO_PIN 34      // Chan analog
#define DO_PIN 27       // Chan so (nguong chinh bang bien tro tren module)
#define LED_PIN 2

void setup() {
  Serial.begin(115200);
  pinMode(DO_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Cam bien cham kim loai KY-036 - MShop");
}

void loop() {
  int ao = analogRead(AO_PIN);
  int phanTram = map(ao, 0, 4095, 0, 100);
  bool d = digitalRead(DO_PIN);
  digitalWrite(LED_PIN, d == LOW);   // LED tren board sang khi DO = LOW
  Serial.print("Analog: "); Serial.print(ao);
  Serial.print(" ("); Serial.print(phanTram); Serial.print("%)");
  Serial.print("  |  DO: ");
  Serial.print(d == LOW ? "LOW - LOW" : "HIGH - HIGH");
  Serial.println();
  delay(500);
}

Mẹo khi sử dụng

  • Độ nhạy phụ thuộc độ ẩm da tay và nguồn điện; chạm cả ngón tay vào đầu kim loại cho kết quả rõ hơn.
