Module cảm biến nhiệt độ DS18b20

Loại: Đang cập nhật

Thương hiệu: Đang cập nhật

Tình trạng: Còn hàng

Mã sản phẩm: Đang cập nhật

Cam kết bán hàng

Hàng được kiểm tra trước khi bán
Giá cả hợp lý
Vận chuyển nhanh chóng

Danh sách khuyến mãi

Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Mô tả sản phẩm
Hướng dẫn mua hàng

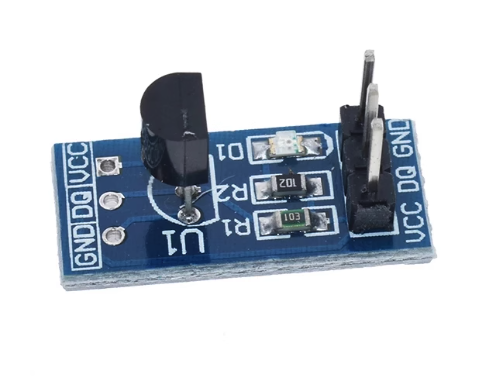

Module cảm biến nhiệt độ DS18B20 (có sẵn điện trở kéo lên)

Module DS18B20 đo nhiệt độ số độ phân giải tới 12-bit, sai số ±0.5°C, chỉ cần 1 dây tín hiệu (1-Wire). Module đã có sẵn điện trở kéo lên nên cắm là chạy. Dùng đo nhiệt độ phòng, kho lạnh, nhà kính, giám sát thiết bị.

Thông số kỹ thuật

Thông số	Giá trị
Chip	DS18B20
Điện áp	3.3V – 5V DC
Dải đo	-55°C – +125°C
Sai số	±0.5°C (-10°C – +85°C)
Độ phân giải	9 – 12 bit
Giao tiếp	1-Wire
Kích thước	28 × 12 × 10 mm

Sơ đồ chân

Chân	Chức năng
VCC	Nguồn 3.3V – 5V
DQ / DAT	Tín hiệu 1-Wire
GND	Mass

Cài đặt thư viện / phần mềm

Cài thư viện OneWire và DallasTemperature trong Library Manager.

Code mẫu 1: Arduino Uno đọc nhiệt độ

Module	VCC	DQ	GND
Arduino Uno	5V	D2	GND

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ds18b20_module_uno.ino

// DS18B20 đo nhiệt độ - Arduino Uno, Serial Monitor 9600 baud
// Thư viện: OneWire + DallasTemperature
#include <OneWire.h>
#include <DallasTemperature.h>

#define ONE_WIRE_PIN 2

OneWire oneWire(ONE_WIRE_PIN);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(9600);
  sensors.begin();
  Serial.println("DS18B20 - MShop");
  Serial.print("So cam bien tim thay: ");
  Serial.println(sensors.getDeviceCount());   // Nhiều DS18B20 có thể nối chung 1 dây
}

void loop() {
  sensors.requestTemperatures();
  float t = sensors.getTempCByIndex(0);
  if (t == DEVICE_DISCONNECTED_C) {
    Serial.println("Khong doc duoc DS18B20: kiem tra day va dien tro keo len 4.7k");
  } else {
    Serial.print("Nhiet do: ");
    Serial.print(t, 2);
    Serial.println(" *C");
  }
  delay(1000);
}

Code mẫu 2: ESP32 đọc nhiệt độ

Module	VCC	DQ	GND
ESP32	3.3V	GPIO4	GND

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ds18b20_module_esp32.ino

// DS18B20 đo nhiệt độ - ESP32, Serial Monitor 115200 baud
// Thư viện: OneWire + DallasTemperature
#include <OneWire.h>
#include <DallasTemperature.h>

#define ONE_WIRE_PIN 4

OneWire oneWire(ONE_WIRE_PIN);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(115200);
  sensors.begin();
  Serial.println("DS18B20 - MShop");
  Serial.print("So cam bien tim thay: ");
  Serial.println(sensors.getDeviceCount());   // Nhiều DS18B20 có thể nối chung 1 dây
}

void loop() {
  sensors.requestTemperatures();
  float t = sensors.getTempCByIndex(0);
  if (t == DEVICE_DISCONNECTED_C) {
    Serial.println("Khong doc duoc DS18B20: kiem tra day va dien tro keo len 4.7k");
  } else {
    Serial.print("Nhiet do: ");
    Serial.print(t, 2);
    Serial.println(" *C");
  }
  delay(1000);
}

Mẹo khi sử dụng

Đọc ra -127°C: cảm biến không phản hồi, kiểm tra dây DATA và điện trở kéo lên.
Nhiều DS18B20 nối chung 1 dây DATA, đọc từng con bằng getTempCByIndex(0), (1), ....
