Module cảm biến rung A39 dây 15cm

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
45.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

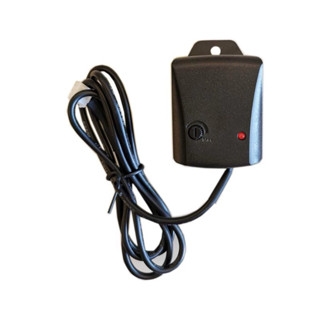

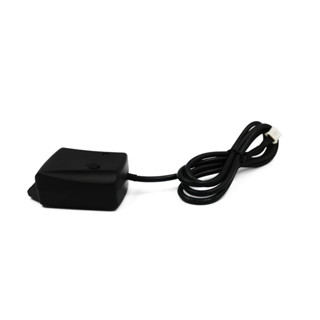

Module cảm biến rung A39 (6 – 12V, dây 15cm)

Module cảm biến rung A39 độ nhạy cao, mạch khuếch đại LM358, dùng nguồn 6 – 12V: phát hiện rung động, va đập. Thường dùng cho báo động chống trộm xe máy, ô tô, két sắt, cửa.

Thông số kỹ thuật

Thông sốGiá trị
Điện áp6 – 12V DC
Dòng chờ≤ 6 mA
Dòng tải ngõ ra≤ 100 mA
Độ nhạy-105 dB
ICLM358
Dây15 cm

Sơ đồ chân

ChânChức năng
Đỏ+12V (6 – 12V)
ĐenGND
Xanh dươngOUT (lên mức cao khi rung)

Code mẫu 1: Arduino Uno phát hiện và đếm sự kiện

Cấp nguồn 12V cho module (GND chung với board). Ngõ ra lên gần 12V nên phải qua cầu chia áp trước khi vào vi điều khiển.

ModuleVCCGNDOUT (xanh)
Arduino Uno5VGNDD2

Lưu ý: Arduino Uno: nối dây xanh qua cầu chia 10kΩ (trên) + 6.8kΩ (dưới) vào D2.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · a39_vibration_uno.ino
// Cam bien rung A39 - Arduino Uno, xem ket qua o Serial Monitor 9600 baud
#define SENSOR_PIN 2
#define LED_PIN LED_BUILTIN
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(9600);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Cam bien rung A39 - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Phat hien rung!");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Yen");
    }
  }
  delay(20);
}

Code mẫu 2: ESP32 phát hiện sự kiện

ModuleVCCGNDOUT (xanh)
ESP323.3VGNDGPIO27

Lưu ý: ESP32: nối dây xanh qua cầu chia 10kΩ (trên) + 3.3kΩ (dưới) vào GPIO27.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · a39_vibration_esp32.ino
// Cam bien rung A39 - ESP32, xem ket qua o Serial Monitor 115200 baud
#define SENSOR_PIN 27
#define LED_PIN 2
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(115200);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Cam bien rung A39 - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Phat hien rung!");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Yen");
    }
  }
  delay(20);
}

Mẹo khi sử dụng

  • Kiểm tra mức ra bằng đồng hồ trước khi nối vào vi điều khiển.
