Module cảm biến vật cản Radar RCWL-0516

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
15.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

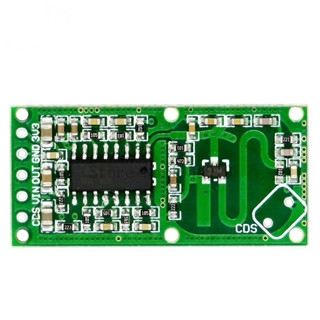

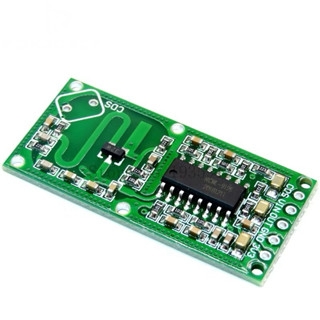

Module cảm biến chuyển động radar vi sóng RCWL-0516 (5 – 9m)

RCWL-0516 phát hiện người/vật chuyển động bằng radar vi sóng Doppler: tầm 5 – 9m, xuyên được nhựa, gỗ mỏng, kính nên giấu được trong hộp, không bị ảnh hưởng bởi nhiệt độ như PIR. Dùng cho đèn tự bật, chống trộm, cửa tự động, đếm người.

Thông số kỹ thuật

Thông sốGiá trị
Điện áp4 – 28V DC
Dòng~2.8 mA
Tầm phát hiện5 – 9 m
Tần số~3.2 GHz
Ngõ raHIGH 3.3V khi có chuyển động (giữ ~2 giây), tải 100 mA
Ngõ ra 3V3Nguồn 3.3V cho mạch ngoài (100 mA)

Sơ đồ chân

ChânChức năng
VIN / GNDNguồn 4 – 28V
OUTNgõ ra số 3.3V
3V3Ngõ ra nguồn 3.3V
CDSGắn quang trở để chỉ hoạt động ban đêm

Code mẫu 1: Arduino Uno phát hiện và đếm sự kiện

Đi lại trước cảm biến (kể cả sau tấm nhựa mỏng): LED trên board sáng, Serial báo.

ModuleVCCGNDOUT
Arduino Uno5VGNDD2
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · rcwl0516_radar_uno.ino
// Radar RCWL-0516 - Arduino Uno, xem ket qua o Serial Monitor 9600 baud
#define SENSOR_PIN 2
#define LED_PIN LED_BUILTIN
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(9600);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Radar RCWL-0516 - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Co chuyen dong!");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Yen tinh");
    }
  }
  delay(20);
}

Code mẫu 2: ESP32 phát hiện sự kiện

ModuleVCCGNDOUT
ESP323.3VGNDGPIO27
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · rcwl0516_radar_esp32.ino
// Radar RCWL-0516 - ESP32, xem ket qua o Serial Monitor 115200 baud
#define SENSOR_PIN 27
#define LED_PIN 2
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(115200);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Radar RCWL-0516 - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Co chuyen dong!");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Yen tinh");
    }
  }
  delay(20);
}

Mẹo khi sử dụng

  • Mặt có linh kiện hướng về vùng cần phát hiện, không đặt sau tấm kim loại.
  • Tránh đặt gần quạt, rèm lay động vì radar cũng nhận chuyển động đó.
