Module nút nhấn cảm ứng chạm mini TTP223

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
3.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

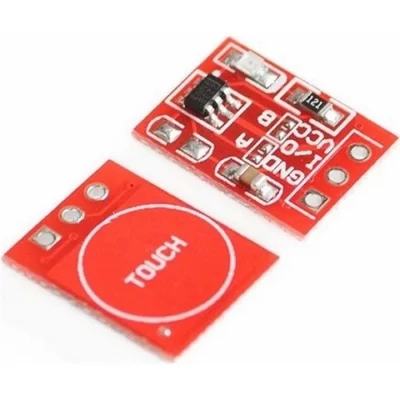

Module nút cảm ứng chạm mini TTP223 (1 kênh)

Module TTP223 là nút cảm ứng điện dung: chạm nhẹ là nhận, cảm ứng xuyên qua kính, nhựa, mica mỏng nên làm được công tắc cảm ứng giấu sau mặt hộp. Có LED báo, jumper chọn mức ngõ ra và chế độ giữ (toggle). Siêu nhỏ, giá rẻ, tiêu thụ rất thấp.

Thông số kỹ thuật

Thông sốGiá trị
ICTTP223B
Điện áp2 – 5.5V
Dòng~25 µA
Ngõ raMặc định HIGH khi chạm (đổi bằng jumper A)
Chế độNhấn nhả (mặc định) / giữ trạng thái (jumper B)
Cảm ứng quaKính, nhựa, acrylic mỏng (≤ ~5 mm)

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn
I/O (SIG)Ngõ ra số
Jumper A / BĐảo mức ngõ ra / chế độ giữ

Code mẫu 1: Arduino Uno phát hiện và đếm sự kiện

Chạm vào mặt cảm ứng: LED trên module và LED trên board sáng, Serial đếm số lần chạm.

ModuleVCCGNDI/O
Arduino Uno5VGNDD2
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ttp223_touch_uno.ino
// Cam ung TTP223 - Arduino Uno, xem ket qua o Serial Monitor 9600 baud
#define SENSOR_PIN 2
#define LED_PIN LED_BUILTIN
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(9600);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Cam ung TTP223 - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Cham!");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Tha tay");
    }
  }
  delay(20);
}

Code mẫu 2: ESP32 phát hiện sự kiện

ModuleVCCGNDI/O
ESP323.3VGNDGPIO27
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ttp223_touch_esp32.ino
// Cam ung TTP223 - ESP32, xem ket qua o Serial Monitor 115200 baud
#define SENSOR_PIN 27
#define LED_PIN 2
#define ACTIVE HIGH          // Muc tin hieu khi co su kien

bool truoc = false;
unsigned long soLan = 0;

void setup() {
  Serial.begin(115200);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  Serial.println("Cam ung TTP223 - MShop");
}

void loop() {
  bool coSuKien = digitalRead(SENSOR_PIN) == ACTIVE;
  digitalWrite(LED_PIN, coSuKien);           // LED tren board bao trang thai

  if (coSuKien != truoc) {                    // Chi in khi trang thai thay doi
    truoc = coSuKien;
    if (coSuKien) {
      soLan++;
      Serial.print("Cham!");
      Serial.print("  (lan thu ");
      Serial.print(soLan);
      Serial.print(")");
      Serial.println();
    } else {
      Serial.println("Tha tay");
    }
  }
  delay(20);
}

Mẹo khi sử dụng

  • Cấp nguồn khi không chạm tay: IC tự hiệu chuẩn lúc khởi động.
  • Dán module sau mặt nhựa mỏng để làm công tắc cảm ứng ẩn.
