Module cảm ứng điện dung 16 phím - touch TTP229

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
35.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

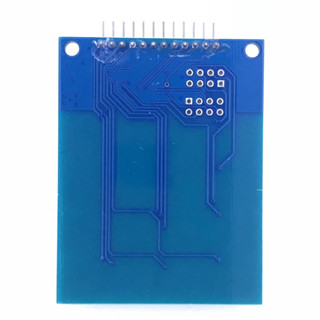

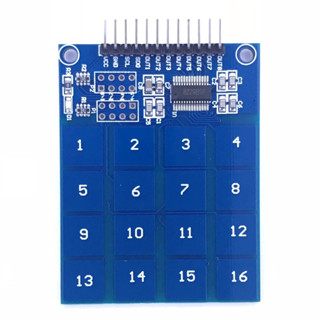

Module bàn phím cảm ứng điện dung 16 phím TTP229

Module TTP229 gồm 16 phím cảm ứng điện dung (số 1 – 16) trên PCB, chạm nhẹ là nhận, có LED báo phím. Ngõ ra 8 chân trực tiếp (chế độ 8 phím) hoặc 2 dây nối tiếp đọc đủ 16 phím. Dùng làm bàn phím mật mã, đàn cảm ứng, bảng điều khiển không phím cơ.

Thông số kỹ thuật

Thông sốGiá trị
ICTTP229 (BSF)
Điện áp2.4 – 5.5V
Dòng< 25 µA (nghỉ < 10 µA)
Số phím16 (2 dây nối tiếp) / 8 (ngõ ra trực tiếp)
Ngõ raOUT1 – OUT8 (TTL), SCL/SDO nối tiếp
JumperTP2: bật 16 phím; các TP khác: chế độ đa phím, mức ra...
Kích thước65 × 50 mm

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn
SCL / SDOĐọc nối tiếp 16 phím
OUT1 – OUT8Ngõ ra trực tiếp 8 phím đầu

Code mẫu 1: Arduino Uno đọc 16 phím cảm ứng

Hàn chập 2 chân của jumper TP2 (dãy jumper trên board) để bật chế độ 16 phím, rồi cấp lại nguồn.

TTP229VCCGNDSCLSDO
Arduino Uno5VGNDD2D3
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ttp229_16key_uno.ino
// TTP229 bàn phím cảm ứng 16 phím, đọc qua 2 dây SCL/SDO - Arduino Uno, Serial 9600 baud
// Cần nối jumper TP2 (chế độ 16 phím). Phím đang chạm = mức LOW
#define SCL_PIN 2
#define SDO_PIN 3

void setup() {
  Serial.begin(9600);
  pinMode(SCL_PIN, OUTPUT);
  pinMode(SDO_PIN, INPUT);
  digitalWrite(SCL_PIN, HIGH);
  Serial.println("TTP229 - MShop: cham phim 1 - 16");
}

uint16_t docPhim() {
  uint16_t v = 0;
  for (int i = 0; i < 16; i++) {
    digitalWrite(SCL_PIN, LOW);
    delayMicroseconds(5);
    if (digitalRead(SDO_PIN) == LOW) v |= 1 << i;
    digitalWrite(SCL_PIN, HIGH);
    delayMicroseconds(5);
  }
  return v;
}

void loop() {
  static uint16_t truoc = 0;
  uint16_t v = docPhim();
  if (v != truoc && v) {
    for (int i = 0; i < 16; i++) if (v & (1 << i)) { Serial.print("Phim "); Serial.println(i + 1); }
  }
  truoc = v;
  delay(20);
}

Code mẫu 2: ESP32 đọc 16 phím cảm ứng

TTP229VCCGNDSCLSDO
ESP323.3VGNDGPIO18GPIO19
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ttp229_16key_esp32.ino
// TTP229 bàn phím cảm ứng 16 phím, đọc qua 2 dây SCL/SDO - ESP32, Serial 115200 baud
// Cần nối jumper TP2 (chế độ 16 phím). Phím đang chạm = mức LOW
#define SCL_PIN 18
#define SDO_PIN 19

void setup() {
  Serial.begin(115200);
  pinMode(SCL_PIN, OUTPUT);
  pinMode(SDO_PIN, INPUT);
  digitalWrite(SCL_PIN, HIGH);
  Serial.println("TTP229 - MShop: cham phim 1 - 16");
}

uint16_t docPhim() {
  uint16_t v = 0;
  for (int i = 0; i < 16; i++) {
    digitalWrite(SCL_PIN, LOW);
    delayMicroseconds(5);
    if (digitalRead(SDO_PIN) == LOW) v |= 1 << i;
    digitalWrite(SCL_PIN, HIGH);
    delayMicroseconds(5);
  }
  return v;
}

void loop() {
  static uint16_t truoc = 0;
  uint16_t v = docPhim();
  if (v != truoc && v) {
    for (int i = 0; i < 16; i++) if (v & (1 << i)) { Serial.print("Phim "); Serial.println(i + 1); }
  }
  truoc = v;
  delay(20);
}

Mẹo khi sử dụng

  • Chưa hàn TP2 thì chỉ đọc được phím 1 – 8.
  • Không chạm tay khi cấp nguồn để IC tự hiệu chuẩn đúng.

Bước 1: Truy cập website và lựa chọn sản phẩm cần mua

Bước 2: Click và sản phẩm muốn mua, màn hình hiển thị ra pop up với các lựa chọn sau

Nếu bạn muốn tiếp tục mua hàng: Bấm vào phần tiếp tục mua hàng để lựa chọn thêm sản phẩm vào giỏ hàng

Nếu bạn muốn xem giỏ hàng để cập nhật sản phẩm: Bấm vào xem giỏ hàng

Nếu bạn muốn đặt hàng và thanh toán cho sản phẩm này vui lòng bấm vào: Đặt hàng và thanh toán

Bước 3: Lựa chọn thông tin tài khoản thanh toán

Nếu bạn đã có tài khoản vui lòng nhập thông tin tên đăng nhập là email và mật khẩu vào mục đã có tài khoản trên hệ thống

Nếu bạn chưa có tài khoản và muốn đăng ký tài khoản vui lòng điền các thông tin cá nhân để tiếp tục đăng ký tài khoản. Khi có tài khoản bạn sẽ dễ dàng theo dõi được đơn hàng của mình

Nếu bạn muốn mua hàng mà không cần tài khoản vui lòng nhấp chuột vào mục đặt hàng không cần tài khoản

Bước 4: Điền các thông tin của bạn để nhận đơn hàng, lựa chọn hình thức thanh toán và vận chuyển cho đơn hàng của mình

Bước 5: Xem lại thông tin đặt hàng, điền chú thích và gửi đơn hàng

Sau khi nhận được đơn hàng bạn gửi chúng tôi sẽ liên hệ bằng cách gọi điện lại để xác nhận lại đơn hàng và địa chỉ của bạn.

Trân trọng cảm ơn.

Có thể bạn thích

Sản phẩm đã xem

Thông số kỹ thuật

Module bàn phím cảm ứng điện dung 16 phím TTP229

Module TTP229 gồm 16 phím cảm ứng điện dung (số 1 – 16) trên PCB, chạm nhẹ là nhận, có LED báo phím. Ngõ ra 8 chân trực tiếp (chế độ 8 phím) hoặc 2 dây nối tiếp đọc đủ 16 phím. Dùng làm bàn phím mật mã, đàn cảm ứng, bảng điều khiển không phím cơ.

Thông số kỹ thuật

Thông sốGiá trị
ICTTP229 (BSF)
Điện áp2.4 – 5.5V
Dòng< 25 µA (nghỉ < 10 µA)
Số phím16 (2 dây nối tiếp) / 8 (ngõ ra trực tiếp)
Ngõ raOUT1 – OUT8 (TTL), SCL/SDO nối tiếp
JumperTP2: bật 16 phím; các TP khác: chế độ đa phím, mức ra...
Kích thước65 × 50 mm

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn
SCL / SDOĐọc nối tiếp 16 phím
OUT1 – OUT8Ngõ ra trực tiếp 8 phím đầu

Code mẫu 1: Arduino Uno đọc 16 phím cảm ứng

Hàn chập 2 chân của jumper TP2 (dãy jumper trên board) để bật chế độ 16 phím, rồi cấp lại nguồn.

TTP229VCCGNDSCLSDO
Arduino Uno5VGNDD2D3
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ttp229_16key_uno.ino
// TTP229 bàn phím cảm ứng 16 phím, đọc qua 2 dây SCL/SDO - Arduino Uno, Serial 9600 baud
// Cần nối jumper TP2 (chế độ 16 phím). Phím đang chạm = mức LOW
#define SCL_PIN 2
#define SDO_PIN 3

void setup() {
  Serial.begin(9600);
  pinMode(SCL_PIN, OUTPUT);
  pinMode(SDO_PIN, INPUT);
  digitalWrite(SCL_PIN, HIGH);
  Serial.println("TTP229 - MShop: cham phim 1 - 16");
}

uint16_t docPhim() {
  uint16_t v = 0;
  for (int i = 0; i < 16; i++) {
    digitalWrite(SCL_PIN, LOW);
    delayMicroseconds(5);
    if (digitalRead(SDO_PIN) == LOW) v |= 1 << i;
    digitalWrite(SCL_PIN, HIGH);
    delayMicroseconds(5);
  }
  return v;
}

void loop() {
  static uint16_t truoc = 0;
  uint16_t v = docPhim();
  if (v != truoc && v) {
    for (int i = 0; i < 16; i++) if (v & (1 << i)) { Serial.print("Phim "); Serial.println(i + 1); }
  }
  truoc = v;
  delay(20);
}

Code mẫu 2: ESP32 đọc 16 phím cảm ứng

TTP229VCCGNDSCLSDO
ESP323.3VGNDGPIO18GPIO19
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · ttp229_16key_esp32.ino
// TTP229 bàn phím cảm ứng 16 phím, đọc qua 2 dây SCL/SDO - ESP32, Serial 115200 baud
// Cần nối jumper TP2 (chế độ 16 phím). Phím đang chạm = mức LOW
#define SCL_PIN 18
#define SDO_PIN 19

void setup() {
  Serial.begin(115200);
  pinMode(SCL_PIN, OUTPUT);
  pinMode(SDO_PIN, INPUT);
  digitalWrite(SCL_PIN, HIGH);
  Serial.println("TTP229 - MShop: cham phim 1 - 16");
}

uint16_t docPhim() {
  uint16_t v = 0;
  for (int i = 0; i < 16; i++) {
    digitalWrite(SCL_PIN, LOW);
    delayMicroseconds(5);
    if (digitalRead(SDO_PIN) == LOW) v |= 1 << i;
    digitalWrite(SCL_PIN, HIGH);
    delayMicroseconds(5);
  }
  return v;
}

void loop() {
  static uint16_t truoc = 0;
  uint16_t v = docPhim();
  if (v != truoc && v) {
    for (int i = 0; i < 16; i++) if (v & (1 << i)) { Serial.print("Phim "); Serial.println(i + 1); }
  }
  truoc = v;
  delay(20);
}

Mẹo khi sử dụng

  • Chưa hàn TP2 thì chỉ đọc được phím 1 – 8.
  • Không chạm tay khi cấp nguồn để IC tự hiệu chuẩn đúng.
