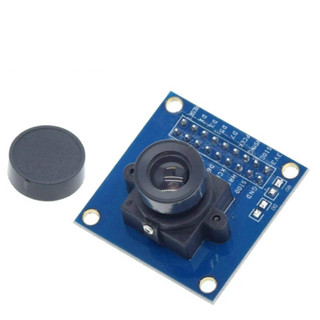

Module Camera OV7670

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
48.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

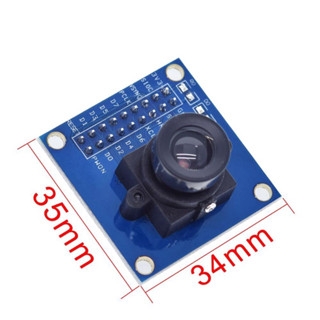

Module camera OV7670 (VGA 640×480, không FIFO)

Module camera OV7670 dùng cảm biến CMOS 0.3MP, xuất ảnh VGA 640×480 tới 30 khung/giây qua giao tiếp song song 8-bit, cấu hình bằng SCCB (giống I2C). Dùng cho học xử lý ảnh với STM32, ESP32, FPGA, nhận dạng màu, chụp ảnh đơn giản.

Thông số kỹ thuật

Thông sốGiá trị
Cảm biếnOV7670, 0.3 MP
Độ phân giảiVGA 640 × 480 (QVGA, QQVGA...)
Tốc độTới 30 fps (VGA)
Định dạngRGB565/555, YUV, Raw RGB (không có JPEG)
Điện áp3.3V, mức giao tiếp 2.8 – 3.3V
Giao tiếpSong song 8-bit + SCCB, cần xung XCLK 10 – 24 MHz
Bộ đệmKhông FIFO

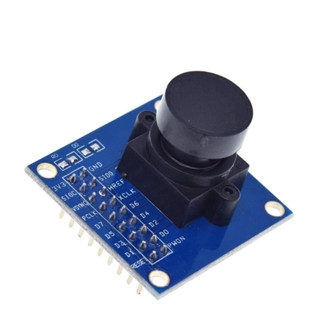

Sơ đồ chân

ChânChức năng
3.3V / GNDNguồn
SIOC / SIODSCCB (cấu hình)
VSYNC / HREF / PCLKĐồng bộ khung, dòng, điểm ảnh
XCLKXung clock vào
D0 – D7Dữ liệu ảnh 8-bit
RESET / PWDNReset (kéo lên 3.3V) / tắt nguồn (kéo GND)

Cài đặt thư viện / phần mềm

Với ESP32 dùng thư viện esp32-camera (có trong core ESP32, hỗ trợ OV7670 chế độ RGB565/YUV). Arduino Uno không đủ RAM và tốc độ để chụp ảnh OV7670 bản không FIFO.

Mẹo khi sử dụng

  • OV7670 không có JPEG: ảnh RGB565 VGA cần ~600KB RAM, nên dùng ESP32 có PSRAM hoặc độ phân giải QVGA.
  • Muốn làm camera WiFi đơn giản, chọn ESP32-CAM (đã tích hợp camera OV2640 có JPEG).
