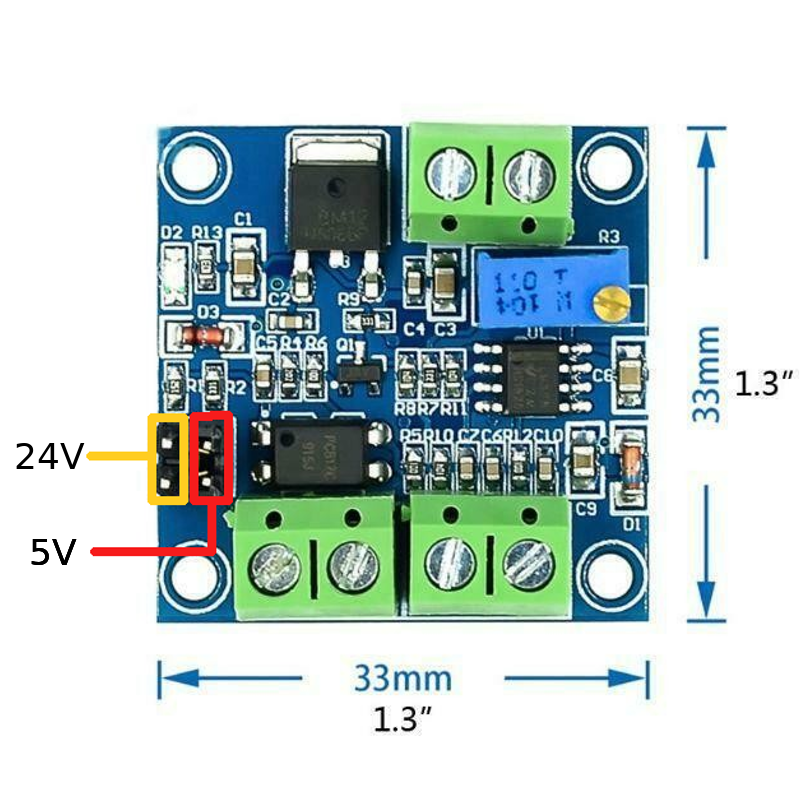

Module chuyển đổi PWM LM358 0-100% sang điện áp 0-10V

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
38.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

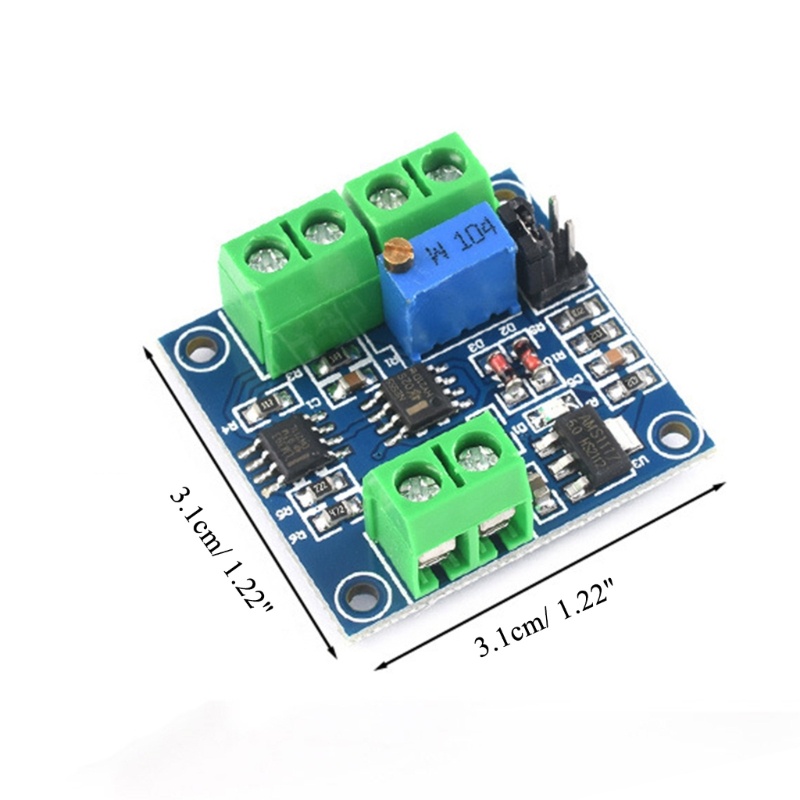

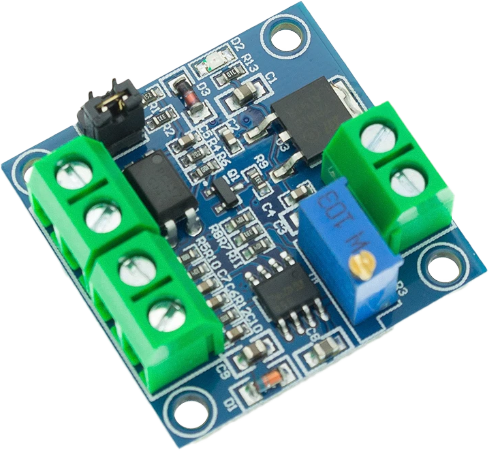

Module chuyển đổi PWM 0 – 100% sang điện áp 0 – 10V (LM358)

Module chuyển tín hiệu PWM từ vi điều khiển (độ rộng xung 0 – 100%) thành điện áp analog 0 – 10V chuẩn công nghiệp. Dùng điều khiển biến tần, driver đèn LED 0-10V, van tỉ lệ, bộ điều tốc có ngõ vào 0-10V từ Arduino, ESP32, PLC.

Thông số kỹ thuật

Thông sốGiá trị
ICLM358
Nguồn12 – 30V DC
Ngõ vào PWM0 – 100%, tần số 1 – 3 kHz, biên độ 4.5 – 24V
Ngõ ra0 – 10V tương ứng 0 – 100%

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn 12 – 30V
PWM / GNDNgõ vào xung
VOUT / GNDNgõ ra 0 – 10V

Code mẫu 1: Arduino Uno xuất điện áp 0 – 10V

Đo VOUT bằng đồng hồ vạn năng: điện áp tăng theo từng bậc 25%. Chỉnh biến trở trên module nếu 100% chưa ra đúng 10V.

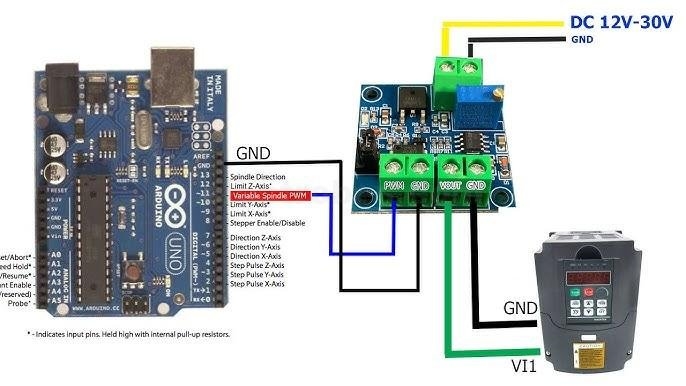

ModuleVCC / GNDPWMGND (PWM)
Arduino UnoNguồn 12V / GND chungD5GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · pwm_to_0_10v_uno.ino
// Module chuyển PWM -> 0-10V: xuất các mức 0, 2.5, 5, 7.5, 10V - Arduino Uno, Serial 9600 baud
#define PWM_PIN 5   // Uno chân 5: PWM ~980Hz

void setup() {
  Serial.begin(9600);
  pinMode(PWM_PIN, OUTPUT);
  Serial.println("PWM -> 0-10V - MShop");
}

void loop() {
  for (int phanTram = 0; phanTram <= 100; phanTram += 25) {
    analogWrite(PWM_PIN, phanTram * 255 / 100);
    Serial.print("Duty ");
    Serial.print(phanTram);
    Serial.print("% -> VOUT ~ ");
    Serial.print(phanTram / 10.0, 1);
    Serial.println(" V");
    delay(3000);
  }
}

Code mẫu 2: ESP32 xuất điện áp 0 – 10V

ModuleVCC / GNDPWMGND (PWM)
ESP32Nguồn 12V / GND chungGPIO25GND

Lưu ý: ESP32 xuất xung 3.3V: một số module cần biên độ ≥ 4.5V, nếu VOUT không lên đủ hãy dùng transistor/chuyển mức lên 5V.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · pwm_to_0_10v_esp32.ino
// Module chuyển PWM -> 0-10V: xuất các mức 0, 2.5, 5, 7.5, 10V - ESP32, Serial 115200 baud
#define PWM_PIN 25   // Uno chân 5: PWM ~980Hz

void setup() {
  Serial.begin(115200);
  pinMode(PWM_PIN, OUTPUT);
  analogWriteFrequency(PWM_PIN, 1000);   // Module nhận PWM 1 - 3kHz
  Serial.println("PWM -> 0-10V - MShop");
}

void loop() {
  for (int phanTram = 0; phanTram <= 100; phanTram += 25) {
    analogWrite(PWM_PIN, phanTram * 255 / 100);
    Serial.print("Duty ");
    Serial.print(phanTram);
    Serial.print("% -> VOUT ~ ");
    Serial.print(phanTram / 10.0, 1);
    Serial.println(" V");
    delay(3000);
  }
}

Mẹo khi sử dụng

  • Tần số PWM nằm trong 1 – 3 kHz: Arduino Uno dùng chân 5 hoặc 6 (~980 Hz).

Bước 1: Truy cập website và lựa chọn sản phẩm cần mua

Bước 2: Click và sản phẩm muốn mua, màn hình hiển thị ra pop up với các lựa chọn sau

Nếu bạn muốn tiếp tục mua hàng: Bấm vào phần tiếp tục mua hàng để lựa chọn thêm sản phẩm vào giỏ hàng

Nếu bạn muốn xem giỏ hàng để cập nhật sản phẩm: Bấm vào xem giỏ hàng

Nếu bạn muốn đặt hàng và thanh toán cho sản phẩm này vui lòng bấm vào: Đặt hàng và thanh toán

Bước 3: Lựa chọn thông tin tài khoản thanh toán

Nếu bạn đã có tài khoản vui lòng nhập thông tin tên đăng nhập là email và mật khẩu vào mục đã có tài khoản trên hệ thống

Nếu bạn chưa có tài khoản và muốn đăng ký tài khoản vui lòng điền các thông tin cá nhân để tiếp tục đăng ký tài khoản. Khi có tài khoản bạn sẽ dễ dàng theo dõi được đơn hàng của mình

Nếu bạn muốn mua hàng mà không cần tài khoản vui lòng nhấp chuột vào mục đặt hàng không cần tài khoản

Bước 4: Điền các thông tin của bạn để nhận đơn hàng, lựa chọn hình thức thanh toán và vận chuyển cho đơn hàng của mình

Bước 5: Xem lại thông tin đặt hàng, điền chú thích và gửi đơn hàng

Sau khi nhận được đơn hàng bạn gửi chúng tôi sẽ liên hệ bằng cách gọi điện lại để xác nhận lại đơn hàng và địa chỉ của bạn.

Trân trọng cảm ơn.

Có thể bạn thích

Sản phẩm đã xem

Thông số kỹ thuật

Module chuyển đổi PWM 0 – 100% sang điện áp 0 – 10V (LM358)

Module chuyển tín hiệu PWM từ vi điều khiển (độ rộng xung 0 – 100%) thành điện áp analog 0 – 10V chuẩn công nghiệp. Dùng điều khiển biến tần, driver đèn LED 0-10V, van tỉ lệ, bộ điều tốc có ngõ vào 0-10V từ Arduino, ESP32, PLC.

Thông số kỹ thuật

Thông sốGiá trị
ICLM358
Nguồn12 – 30V DC
Ngõ vào PWM0 – 100%, tần số 1 – 3 kHz, biên độ 4.5 – 24V
Ngõ ra0 – 10V tương ứng 0 – 100%

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn 12 – 30V
PWM / GNDNgõ vào xung
VOUT / GNDNgõ ra 0 – 10V

Code mẫu 1: Arduino Uno xuất điện áp 0 – 10V

Đo VOUT bằng đồng hồ vạn năng: điện áp tăng theo từng bậc 25%. Chỉnh biến trở trên module nếu 100% chưa ra đúng 10V.

ModuleVCC / GNDPWMGND (PWM)
Arduino UnoNguồn 12V / GND chungD5GND
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · pwm_to_0_10v_uno.ino
// Module chuyển PWM -> 0-10V: xuất các mức 0, 2.5, 5, 7.5, 10V - Arduino Uno, Serial 9600 baud
#define PWM_PIN 5   // Uno chân 5: PWM ~980Hz

void setup() {
  Serial.begin(9600);
  pinMode(PWM_PIN, OUTPUT);
  Serial.println("PWM -> 0-10V - MShop");
}

void loop() {
  for (int phanTram = 0; phanTram <= 100; phanTram += 25) {
    analogWrite(PWM_PIN, phanTram * 255 / 100);
    Serial.print("Duty ");
    Serial.print(phanTram);
    Serial.print("% -> VOUT ~ ");
    Serial.print(phanTram / 10.0, 1);
    Serial.println(" V");
    delay(3000);
  }
}

Code mẫu 2: ESP32 xuất điện áp 0 – 10V

ModuleVCC / GNDPWMGND (PWM)
ESP32Nguồn 12V / GND chungGPIO25GND

Lưu ý: ESP32 xuất xung 3.3V: một số module cần biên độ ≥ 4.5V, nếu VOUT không lên đủ hãy dùng transistor/chuyển mức lên 5V.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · pwm_to_0_10v_esp32.ino
// Module chuyển PWM -> 0-10V: xuất các mức 0, 2.5, 5, 7.5, 10V - ESP32, Serial 115200 baud
#define PWM_PIN 25   // Uno chân 5: PWM ~980Hz

void setup() {
  Serial.begin(115200);
  pinMode(PWM_PIN, OUTPUT);
  analogWriteFrequency(PWM_PIN, 1000);   // Module nhận PWM 1 - 3kHz
  Serial.println("PWM -> 0-10V - MShop");
}

void loop() {
  for (int phanTram = 0; phanTram <= 100; phanTram += 25) {
    analogWrite(PWM_PIN, phanTram * 255 / 100);
    Serial.print("Duty ");
    Serial.print(phanTram);
    Serial.print("% -> VOUT ~ ");
    Serial.print(phanTram / 10.0, 1);
    Serial.println(" V");
    delay(3000);
  }
}

Mẹo khi sử dụng

  • Tần số PWM nằm trong 1 – 3 kHz: Arduino Uno dùng chân 5 hoặc 6 (~980 Hz).
