Module điều khiển động cơ L298N

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
40.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

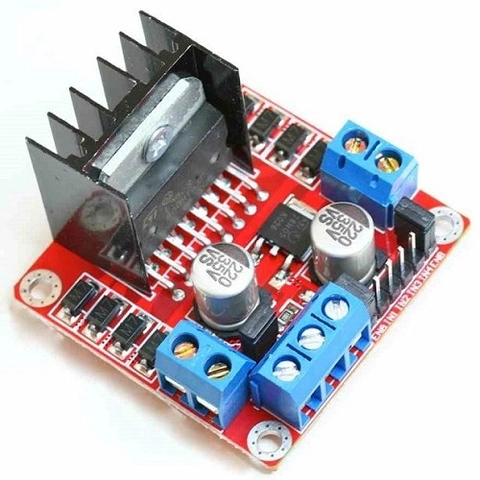

Module điều khiển động cơ L298N (cầu H kép)

Module L298N tích hợp 2 mạch cầu H, điều khiển được 2 động cơ DC (đảo chiều, chỉnh tốc độ bằng PWM) hoặc 1 động cơ bước lưỡng cực. Có tản nhiệt cho IC, dòng đỉnh mỗi kênh tới 2A, có sẵn ổn áp 5V và 4 lỗ bắt vít ở 4 góc. Lựa chọn phổ biến cho xe robot, xe dò line, xe điều khiển Bluetooth.

Thông số kỹ thuật

Thông sốGiá trị
IC driverL298N, 2 mạch cầu H
Điện áp cấp cho động cơ (12V)5V – 35V (khuyên dùng 7 – 12V)
Dòng tối đa mỗi cầu H2A
Điện áp tín hiệu điều khiển5V (tương thích 3.3V với hầu hết module)
Dòng tín hiệu điều khiển0 – 36 mA
Ổn áp 5V trên boardCó (bật bằng jumper 5V-EN)
Công suất tối đa25 W
Kích thước43 × 43 × 27 mm

Sơ đồ chân

ChânChức năng
12V (VS)Nguồn cấp cho động cơ
GNDMass chung, phải nối chung GND với vi điều khiển
5VNgõ ra 5V (khi có jumper và VS ≤ 12V) hoặc ngõ vào 5V logic (khi tháo jumper)
ENA, ENBBật kênh A/B, cấp PWM để chỉnh tốc độ (tháo jumper khi dùng PWM)
IN1, IN2Điều khiển chiều động cơ A
IN3, IN4Điều khiển chiều động cơ B
OUT1, OUT2 / OUT3, OUT4Nối động cơ A / động cơ B

Code mẫu 1: Arduino Uno điều khiển 2 động cơ (xe robot) tiến, lùi, rẽ

L298NENAIN1IN2IN3IN4ENBGND
Arduino UnoD5D7D8D9D10D6GND

Lưu ý: Tháo 2 jumper ENA, ENB để dùng PWM. Nguồn pin (7–12V) cấp vào chân 12V và GND của L298N; nếu giữ jumper 5V có thể lấy chân 5V của L298N cấp cho Arduino.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · l298n_xe_robot.ino
// L298N điều khiển 2 động cơ DC - xe robot 2 bánh
#define ENA 5    // PWM động cơ trái
#define IN1 7
#define IN2 8
#define IN3 9
#define IN4 10
#define ENB 6    // PWM động cơ phải

void dongCo(int tocDoTrai, int tocDoPhai) {
  // tocDo: -255 (lùi hết tốc) .. 0 (dừng) .. 255 (tiến hết tốc)
  digitalWrite(IN1, tocDoTrai > 0);
  digitalWrite(IN2, tocDoTrai < 0);
  analogWrite(ENA, abs(tocDoTrai));

  digitalWrite(IN3, tocDoPhai > 0);
  digitalWrite(IN4, tocDoPhai < 0);
  analogWrite(ENB, abs(tocDoPhai));
}

void setup() {
  int pins[] = {ENA, IN1, IN2, IN3, IN4, ENB};
  for (int p : pins) pinMode(p, OUTPUT);
  dongCo(0, 0);
}

void loop() {
  dongCo(200, 200);   delay(2000);   // Tiến
  dongCo(0, 0);       delay(500);
  dongCo(-200, -200); delay(2000);   // Lùi
  dongCo(0, 0);       delay(500);
  dongCo(-180, 180);  delay(800);    // Xoay trái tại chỗ
  dongCo(180, -180);  delay(800);    // Xoay phải tại chỗ
  dongCo(0, 0);       delay(1500);
}

Code mẫu 2: Tăng giảm tốc mượt một động cơ

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · l298n_tang_toc.ino
#define ENA 5
#define IN1 7
#define IN2 8

void setup() {
  pinMode(ENA, OUTPUT);
  pinMode(IN1, OUTPUT);
  pinMode(IN2, OUTPUT);
}

void chay(bool chieuThuan) {
  digitalWrite(IN1, chieuThuan ? HIGH : LOW);
  digitalWrite(IN2, chieuThuan ? LOW : HIGH);

  for (int pwm = 0; pwm <= 255; pwm += 5) {   // Tăng tốc
    analogWrite(ENA, pwm);
    delay(30);
  }
  delay(1000);
  for (int pwm = 255; pwm >= 0; pwm -= 5) {   // Giảm tốc
    analogWrite(ENA, pwm);
    delay(30);
  }
  delay(500);
}

void loop() {
  chay(true);    // Quay thuận
  chay(false);   // Quay nghịch
}

Code mẫu 3: ESP32 điều khiển 2 động cơ

L298NENAIN1IN2IN3IN4ENBGND
ESP32GPIO14GPIO27GPIO26GPIO25GPIO33GPIO32GND

Lưu ý: Tháo jumper ENA, ENB. Chân điều khiển của L298N nhận được mức 3.3V của ESP32.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · l298n_esp32.ino
// L298N + ESP32: tiến, lùi, xoay - tốc độ bằng PWM (analogWrite)
#define ENA 14
#define IN1 27
#define IN2 26
#define IN3 25
#define IN4 33
#define ENB 32

void dongCo(int trai, int phai) {      // -255..255
  digitalWrite(IN1, trai > 0);
  digitalWrite(IN2, trai < 0);
  analogWrite(ENA, abs(trai));
  digitalWrite(IN3, phai > 0);
  digitalWrite(IN4, phai < 0);
  analogWrite(ENB, abs(phai));
}

void setup() {
  Serial.begin(115200);
  int pins[] = {ENA, IN1, IN2, IN3, IN4, ENB};
  for (int p : pins) pinMode(p, OUTPUT);
  dongCo(0, 0);
  Serial.println("L298N - MShop");
}

void loop() {
  Serial.println("Tien");  dongCo(200, 200);   delay(2000);
  Serial.println("Dung");  dongCo(0, 0);       delay(500);
  Serial.println("Lui");   dongCo(-200, -200); delay(2000);
  Serial.println("Xoay");  dongCo(-180, 180);  delay(800);
  dongCo(0, 0);            delay(1500);
}

Mẹo khi sử dụng

  • Động cơ không quay hoặc yếu: L298N sụt áp khoảng 2V, nên dùng nguồn cao hơn điện áp động cơ một chút.
  • Nguồn cấp trên 12V phải tháo jumper 5V và cấp 5V riêng cho mạch logic.
  • Luôn nối GND chung giữa L298N và Arduino, nếu không động cơ sẽ chạy loạn.
  • Cần hiệu suất cao, nhỏ gọn hơn: tham khảo driver TB6612.
