Module định vị GPS U-Blox NEO-M8N

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Hết hàng
Mã sản phẩm: C1.10
Giá bán:
270.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

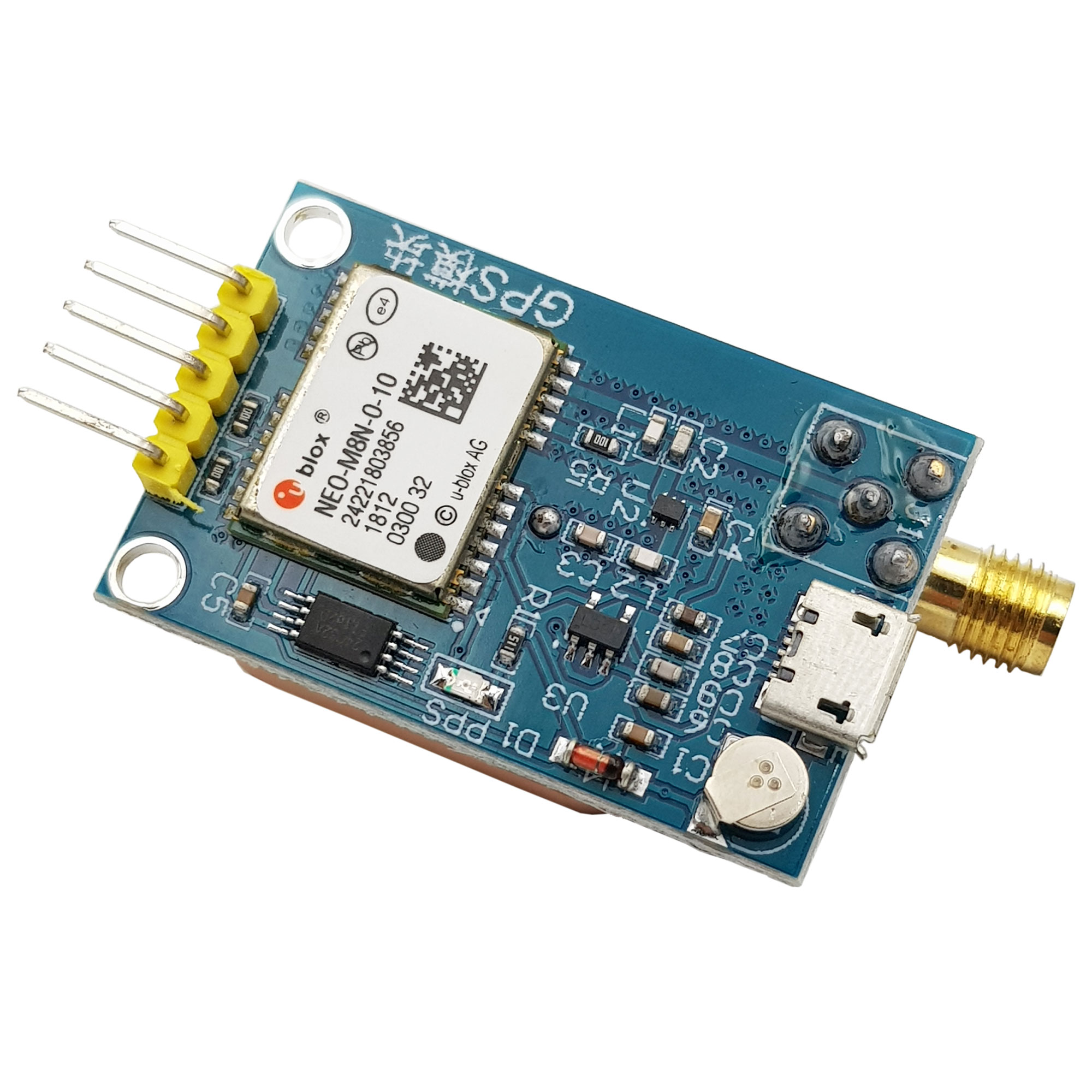

Module định vị GPS u-blox NEO-M8N (anten rời 18 × 18mm)

NEO-M8N là module GPS cao cấp của u-blox thu đồng thời nhiều hệ (GPS, GLONASS, BeiDou, Galileo), khởi động nóng 1 giây, độ chính xác cao, kèm anten gốm rời 18 × 18mm. Dùng cho drone, xe tự hành, thiết bị đo đạc cần định vị ổn định.

Thông số kỹ thuật

Thông sốGiá trị
Chipu-blox NEO-M8N
Điện áp3.3 – 5V
Dòng45 mA
Giao tiếpUART 9600 baud (cấu hình 4800 – 115200)
Tốc độ cập nhậtTới 5 Hz (mặc định 1 Hz)
Khởi độngLạnh ~27 s, nóng 1 s
AntenGốm rời 18 × 18 mm
Kích thước / khối lượng22 × 30 × 13 mm / 19 g

Sơ đồ chân

ChânChức năng
VCC / GNDNguồn 3.3 – 5V
TXDữ liệu NMEA ra (nối RX vi điều khiển)
RXNhận lệnh cấu hình (mức 3.3V)
PPSXung 1 giây chính xác (nếu có)

Cài đặt thư viện / phần mềm

Cài thư viện TinyGPSPlus (Mikal Hart).

Code mẫu 1: Arduino Uno đọc tọa độ GPS

Đưa anten GPS ra ngoài trời hoặc sát cửa sổ. Khi định vị xong, Serial in tọa độ kèm link Google Maps.

GPSVCCGNDTXRX
Arduino Uno5VGNDD4D3 (qua trở 1kΩ)
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · gps_tinygps_uno.ino
// Module GPS (NMEA 9600 baud) đọc tọa độ, số vệ tinh, giờ UTC - Arduino Uno, Serial 9600 baud
// Thư viện: TinyGPSPlus. Đặt anten ngoài trời / cạnh cửa sổ, lần đầu chờ 1 - 5 phút
#include <TinyGPSPlus.h>
#include <SoftwareSerial.h>
SoftwareSerial GPS(4, 3);           // TX của GPS -> D4, RX của GPS -> D3

TinyGPSPlus gps;
unsigned long tIn = 0;

void setup() {
  Serial.begin(9600);
  GPS.begin(9600);
  Serial.println("GPS - MShop: dang cho tin hieu ve tinh...");
}

void loop() {
  while (GPS.available()) gps.encode(GPS.read());

  if (millis() - tIn > 2000) {
    tIn = millis();
    if (gps.charsProcessed() < 10) {
      Serial.println("Chua nhan du lieu tu GPS: kiem tra day TX/RX");
    } else if (!gps.location.isValid()) {
      Serial.print("Chua dinh vi duoc, so ve tinh: ");
      Serial.println(gps.satellites.value());
    } else {
      Serial.print("Vi do: ");  Serial.print(gps.location.lat(), 6);
      Serial.print("  Kinh do: "); Serial.print(gps.location.lng(), 6);
      Serial.print("  Ve tinh: "); Serial.print(gps.satellites.value());
      Serial.print("  Toc do: "); Serial.print(gps.speed.kmph(), 1);
      Serial.print(" km/h  Gio UTC: ");
      Serial.print(gps.time.hour()); Serial.print(':'); Serial.print(gps.time.minute()); Serial.print(':'); Serial.println(gps.time.second());
      Serial.print("Google Maps: https://maps.google.com/?q=");
      Serial.print(gps.location.lat(), 6); Serial.print(','); Serial.println(gps.location.lng(), 6);
    }
  }
}

Code mẫu 2: ESP32 đọc tọa độ GPS

GPSVCCGNDTXRX
ESP323.3VGNDGPIO16GPIO17
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · gps_tinygps_esp32.ino
// Module GPS (NMEA 9600 baud) đọc tọa độ, số vệ tinh, giờ UTC - ESP32, Serial 115200 baud
// Thư viện: TinyGPSPlus. Đặt anten ngoài trời / cạnh cửa sổ, lần đầu chờ 1 - 5 phút
#include <TinyGPSPlus.h>
#define GPS Serial2                  // TX của GPS -> GPIO16, RX của GPS -> GPIO17

TinyGPSPlus gps;
unsigned long tIn = 0;

void setup() {
  Serial.begin(115200);
  GPS.begin(9600, SERIAL_8N1, 16, 17);
  Serial.println("GPS - MShop: dang cho tin hieu ve tinh...");
}

void loop() {
  while (GPS.available()) gps.encode(GPS.read());

  if (millis() - tIn > 2000) {
    tIn = millis();
    if (gps.charsProcessed() < 10) {
      Serial.println("Chua nhan du lieu tu GPS: kiem tra day TX/RX");
    } else if (!gps.location.isValid()) {
      Serial.print("Chua dinh vi duoc, so ve tinh: ");
      Serial.println(gps.satellites.value());
    } else {
      Serial.print("Vi do: ");  Serial.print(gps.location.lat(), 6);
      Serial.print("  Kinh do: "); Serial.print(gps.location.lng(), 6);
      Serial.print("  Ve tinh: "); Serial.print(gps.satellites.value());
      Serial.print("  Toc do: "); Serial.print(gps.speed.kmph(), 1);
      Serial.print(" km/h  Gio UTC: ");
      Serial.print(gps.time.hour()); Serial.print(':'); Serial.print(gps.time.minute()); Serial.print(':'); Serial.println(gps.time.second());
      Serial.print("Google Maps: https://maps.google.com/?q=");
      Serial.print(gps.location.lat(), 6); Serial.print(','); Serial.println(gps.location.lng(), 6);
    }
  }
}

Mẹo khi sử dụng

  • Không nối TX/RX trực tiếp với cổng RS232 (mức điện áp khác).
  • Khởi động lạnh lần đầu cần 30 giây – vài phút; trong nhà kín thường không bắt được vệ tinh.
  • Cấu hình tốc độ cập nhật, baud... bằng phần mềm u-center trên máy tính qua USB-TTL.
