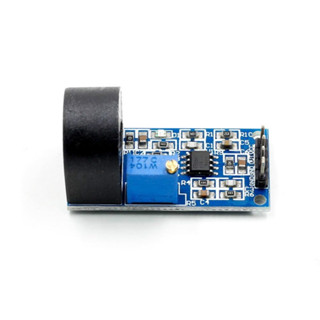

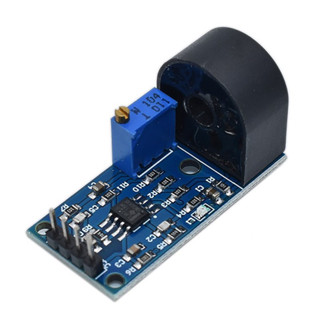

Module Đo Dòng AC 5A ZMCT103C

Loại: Đang cập nhật
Thương hiệu: Đang cập nhật
Tình trạng: Còn hàng
Mã sản phẩm: Đang cập nhật
Giá bán:
35.000₫

Cam kết bán hàng

  • Hàng được kiểm tra trước khi bán Hàng được kiểm tra trước khi bán
  • Giá cả hợp lý Giá cả hợp lý
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng

Danh sách khuyến mãi

  • Miễn phí giao hàng cho đơn từ 500k thanh toán trước.Miễn phí giao hàng cho đơn từ 500k thanh toán trước.

Module cảm biến dòng điện AC 5A ZMCT103C

Module dùng biến dòng ZMCT103C đo dòng điện xoay chiều tới 5A mà không cần cắt dây: chỉ luồn 1 dây pha của tải qua lỗ biến dòng. Mạch đo cách ly hoàn toàn với điện lưới. Biến trở trên board chỉnh độ khuếch đại / ngưỡng. Dùng phát hiện thiết bị đang chạy, báo quá tải, giám sát máy bơm, quạt, máy giặt.

Thông số kỹ thuật

Thông sốGiá trị
Biến dòngZMCT103C, tỉ số 1000:1
Dòng đo tối đa5A AC
Điện áp module5V DC
Ngõ raOUT (tùy phiên bản: tín hiệu analog hoặc mức số báo quá ngưỡng)
ChỉnhBiến trở trên board
Kích thước38 × 18.5 mm
Khối lượng18 g

Sơ đồ chân

ChânChức năng
VCC5V
GNDMass
OUTNgõ ra tín hiệu

Code mẫu 1: Arduino Uno phát hiện có dòng điện AC

Luồn 1 dây (dây pha) của thiết bị 220V qua lỗ biến dòng rồi bật thiết bị: biên độ tăng và báo có dòng. Luồn cả 2 dây thì từ trường triệt tiêu, không đo được.

ModuleVCCGNDOUT
Arduino Uno5VGNDA0
Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · zmct103c_uno.ino
// Module dòng AC ZMCT103C - Arduino Uno, Serial Monitor 9600 baud
// Đo biên độ tín hiệu trong 2 chu kỳ điện 50Hz (40ms): có dòng thì biên độ lớn
#define OUT_PIN A0
const int NGUONG = 51;           // Biên độ lớn hơn ngưỡng coi là có dòng

void setup() {
  Serial.begin(9600);
  Serial.println("ZMCT103C - MShop");
}

void loop() {
  int lon = 0, nho = 1023;
  long tong = 0, n = 0;
  unsigned long t0 = millis();
  while (millis() - t0 < 40) {
    int v = analogRead(OUT_PIN);
    if (v > lon) lon = v;
    if (v < nho) nho = v;
    tong += v;
    n++;
  }
  int bienDo = lon - nho;
  Serial.print("Muc TB: ");
  Serial.print(tong / n);
  Serial.print("  |  Bien do: ");
  Serial.print(bienDo);
  Serial.println(bienDo > NGUONG ? "  -> CO DONG DIEN" : "  -> Khong co dong");
  delay(300);
}

Code mẫu 2: ESP32 phát hiện có dòng điện AC

ModuleVCCGNDOUT
ESP325V (VIN)GNDGPIO34 (qua cầu chia áp)

Lưu ý: Ngõ ra tới 5V: nối OUT → 10kΩ → GPIO34, GPIO34 → 20kΩ → GND.

Nạp code nhanh

Nối dây theo bảng trên, cắm board qua USB và mở bằng Chrome hoặc Edge trên máy tính. Chương trình mẫu đã được biên dịch sẵn, không cần build.

Xem code mẫu · zmct103c_esp32.ino
// Module dòng AC ZMCT103C - ESP32, Serial Monitor 115200 baud
// Đo biên độ tín hiệu trong 2 chu kỳ điện 50Hz (40ms): có dòng thì biên độ lớn
#define OUT_PIN 34
const int NGUONG = 204;           // Biên độ lớn hơn ngưỡng coi là có dòng

void setup() {
  Serial.begin(115200);
  Serial.println("ZMCT103C - MShop");
}

void loop() {
  int lon = 0, nho = 4095;
  long tong = 0, n = 0;
  unsigned long t0 = millis();
  while (millis() - t0 < 40) {
    int v = analogRead(OUT_PIN);
    if (v > lon) lon = v;
    if (v < nho) nho = v;
    tong += v;
    n++;
  }
  int bienDo = lon - nho;
  Serial.print("Muc TB: ");
  Serial.print(tong / n);
  Serial.print("  |  Bien do: ");
  Serial.print(bienDo);
  Serial.println(bienDo > NGUONG ? "  -> CO DONG DIEN" : "  -> Khong co dong");
  delay(300);
}

Mẹo khi sử dụng

  • Không chạm vào dây 220V; biến dòng cách ly nhưng dây luồn qua vẫn mang điện.
  • Đo dòng nhỏ: luồn dây qua lỗ 2 – 3 vòng để tăng tín hiệu (chia kết quả cho số vòng).
